Белый: Передний левый + или высший диапазон левый +

Белый/черный: Передний левый – или высший диапазон

левый –

Серый: Передний правый + или высший диапазон правый +

Серый/черный: Передний правый – или высший диапазон

правый –

Зеленый: Задний левый + или средний диапазон левый +

Зеленый/черный: Задний левый – или средний диапазон

левый –

Фиолетовый: Задний правый + или средний диапазон правый

+

Фиолетовый/черный: Задний правый – или средний диапазон

правый –

l

  Разъем ISO

В некоторых автомобилях может разделяться на два. В этом

случае подключите оба разъема.

  Положение выключателя ручного тормоза зависит от модели

автомобиля. Подробные сведения можно получить в руковод

-

стве владельца автомобиля или дилера.

  При подключении сабвуфера к данному изделию вместо

заднего динамика измените настройку заднего выхода в

начальное значение. Выход сабвуфера данного изделия

монофонический.

  При использовании сабвуфера сопротивлением 2 Ω подклю

-

чите сабвуфер к фиолетовому и фиолетовому/черному выво

-

дам этого устройства. Не подключайте ничего к зеленому и

зеленому/черному выводам.

Усилитель мощности (прода

-

ются отдельно)

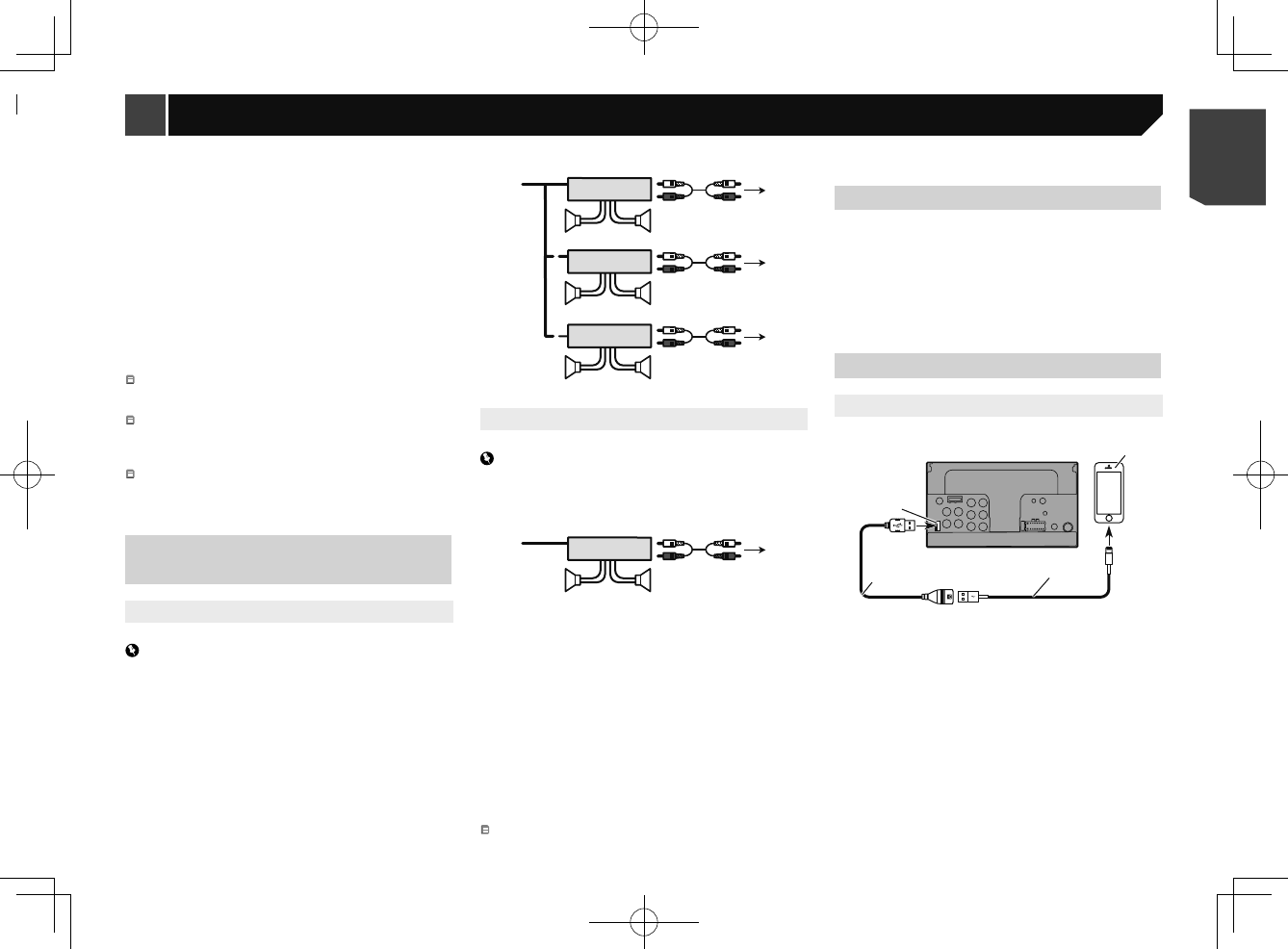

Без внутреннего усилителя

Важно

Выводы динамиков не используются, когда применяется это

подключение.

























1

1

3

2

4

3

8

5

5

3

2

6

7

7

9

9

2

1

С внутренним усилителем

Важно

Сигналы переднего и заднего динамиков (STD) или сигналы

динамиков среднего диапазона (NW) – выход от выводов

динамиков, когда используется это подключение.









1

3

2

8

9

9

1

  Система дистанционного управления

Подключите к синему/белому кабелю.

2

  Усилитель мощности (продаются отдельно)

3

  Подключите с помощью RCA-кабеля (продается отдельно)

4

  К заднему выходу (STD)

К выходу среднего диапазона (NW)

5

  Задний динамик (STD)

Динамик среднего диапазона (NW)

6

  К переднему выходу (STD)

К выходу высшего диапазона (NW)

7

  Передний громкоговоритель (STD)

Громкоговоритель высоких частот (NW)

8

  К выходу сабвуфера (STD)

К выходу низшего диапазона (NW)

9

  Сабвуфер (STD)

Динамик низшего диапазона (NW)

  Выберите соответствующий режим громкоговорителя: стан

-

дартный (STD) или сетевой режим (NW).



  См.

При первом запуске на стр. 8

iPhone и смартфон



  Подробную информацию о подключении внешнего устрой

-

ства с помощью кабеля, приобретаемого дополнительно, см.

в руководстве по эксплуатации кабеля.



  Подробную информацию о подключении, управлении и

совместимости iPhone см. в

Настройка iPod / iPhone или

смартфона на стр. 16.



  Подробную информацию о подключении, управлении и

совместимости устройства Android см. в

Настройка iPod /

iPhone или смартфона на стр. 16.

iPhone с разъемом Lightning

Подключение через USB-порт

1

2

4

3

1

  USB-порт

2

  USB-кабель 1,5 м

3

  Интерфейсный USB-кабель для iPod / iPhone (CD-IU52)

(продается отдельно)

4

  iPhone с разъемом Lightning

1

  К источнику питания

2

  Зависит от типа автомобиля, функция 2* и 4* могут разли

-

чаться. В этом случае подключите 1* к 4* и 3* к 2*.

3

  Желтый (2*)

Резервный (или дополнительный)

4

  Желтый (1*)

Подключение к клемме источника 12 В постоянного тока.

5

  Красный (4*)

Дополнительный (или резервный)

6

  Красный (3*)

Подключение к клемме управления включения зажигания (12

В пост. тока).

7

  Соединяйте между собой одинаковые по цвету выводы.

8

  Оранжевый/белый

К клемме переключения освещения.

9

  Черный (земля)

К корпусу (металл) автомобиля.

a

  Синий/белый (5*)

Положение контакта разъема ISO будет отличаться в зависи

-

мости от типа автомобиля. Подключите 5* и 6*, если контакт

5 – тип управления антенной. В другом типе автомобиля

никогда не соединяйте 5* и 6*.

b

  Синий/белый (6*)

Подключение к клемме управления реле автомобильной

антенны (макс. 300 мА 12 В пост. тока).

c

  Синий/белый

Подключение к клемме управления системой усилителя

мощности (макс. 300 мА 12 В пост. тока).

d

  Фиолетовый/белый

Из двух электрических проводов, подключенных к задней

лампе, подключите один, в котором изменяется напряжение

при положении рычага переключения передач REVERSE (R).

Данное подключение позволяет устройству распознавать

движение автомобиля вперед или назад.

e

  Желтый/черный

При использовании оборудования с функцией отключения

звука подключите этот вывод к выводу “Audio Mute” на

этом оборудовании. Если нет, оставьте вывод “Audio Mute”

свободным.

f

  Светло-зеленый

Используется для обнаружения состояния ON/OFF. ручного

тормоза. Этот вывод должен подключаться со стороны

подачи энергии выключателя ручного тормоза.

g

  Способ подключения

1  Зажмите вывод.

2  Зажмите жестко с помощью плоскогубцев с большим

удлинением.

h

  Сторона подачи энергии

i

  Выключатель ручного тормоза

j

  Сторона земли

k

  Выводы динамика
