VIDEO-IN

(желтый)

Провод управления питанием внешнего усилителя

(синий с белой полосой) к внешнему усилителю

А7

(красный)

А8

(черный)

А5

(синий с белой полосой)

А4

(желтый)

В8

(зеленый с черной полосой)

В6

(белый с черной полосой)

В7

(зеленый)

В5

(белый)

В4

(серый с черной полосой)

В3

(серый)

В2

(фиолетовый с черной полосой)

В1

(фиолетовый)

Цветной ЖК-дисплей CY-VM1500EX
(приобретается отдельно)

Провод стояночного тормоза

(синий с желтой полосой). В целях безопасности и

предупреждения аварий убедитесь, что провод стояночного тормоза подсоединен
правильно.

Провод внешнего пульта ДУ

(коричневый с черной полосой).Если Вы используете

внешний пульт ДУ, произведенный не Panasonic, обратитесь к производителю этого
изделия перед подключением.

Провод внешнего приглушения звука

(оранжевый)

Подключается к разъему Navi Mute автомобильной навигационной системы Panasonic
или к проводу приглушения звука автомобильного телефона.

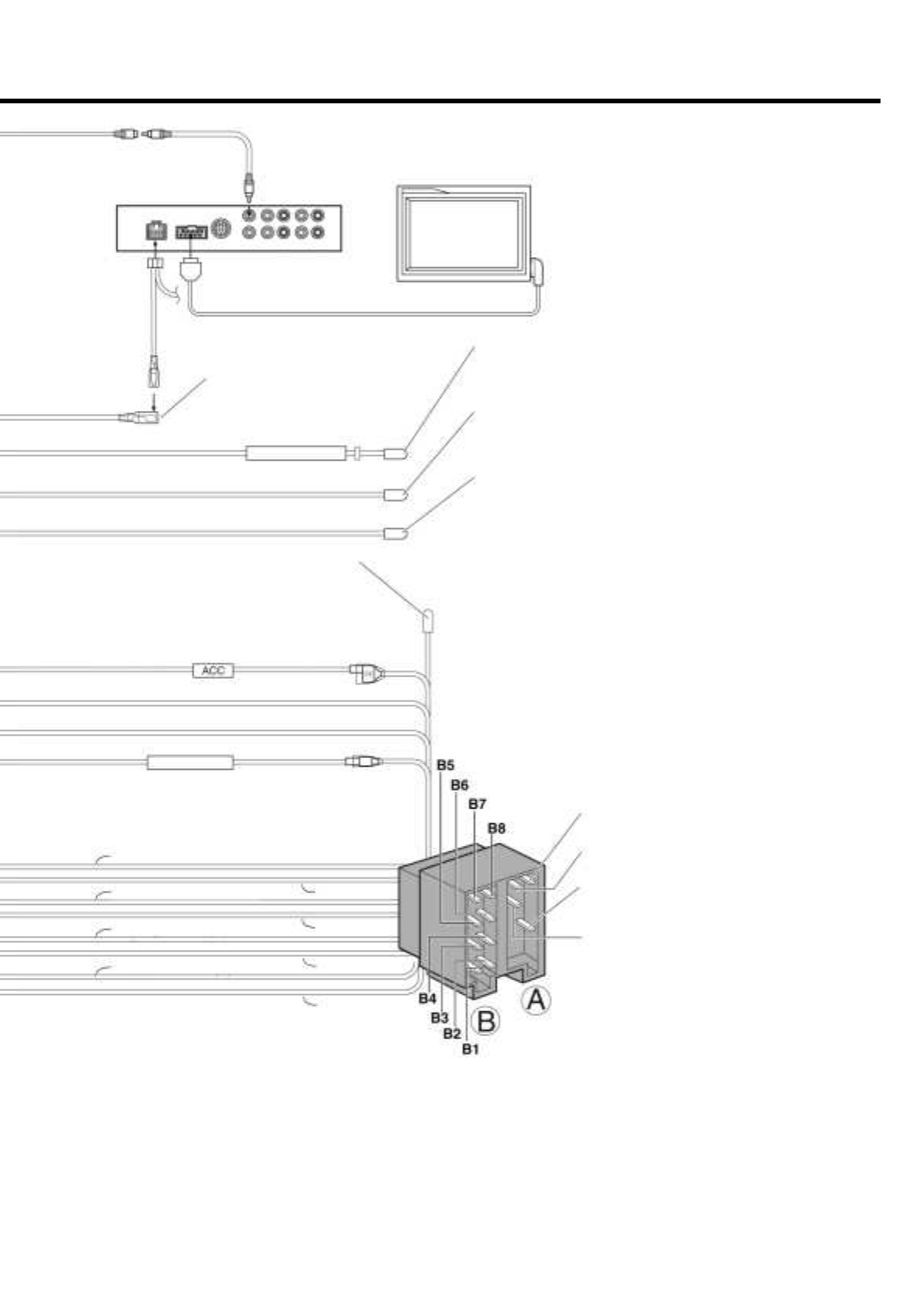

Акустические системы
В8: левый тыловой динамик –

В4: правый фронтальный динамик –

В7: левый тыловой динамик +

В3: правый фронтальный динамик +

В6: левый фронтальный динамик –

В2: правый тыловой динамик –

В5: левый фронтальный динамик +

В1: правый тыловой динамик +

А8: Провод заземления

(черный)

Подсоединяется к зачищенному металлическому участку шасси
автомобиля.

А7: Провод питания (АСС или IGN)

(красный)

К источнику питания АСС, +12 В постоянного тока

А4: Аккумуляторный провод

(желтый)

К автомобильному аккумулятору, непрерывная подача +12 В
постоянного тока

А5: Провод управления реле электроприводной антенны

(синий с белой полосой)
К электроприводной антенне (макс. 500 мА)
(Этот провод не предназначен для использования с антенной,
имеющей переключатель привода.)

Примечание

Электроприводная антенна выдвигается автоматически при
включении питания устройства.

БАТАРЕЯ 15 А

СТОЯНОЧНЫЙ ТОРМОЗ

Кабель RCA

(поставляется с CQ-D5501N)

Провод для управления видеосигналом

(зеленый с желтой полосой)
