Внимание!

• Перед подключением системы проверьте соединители Вашего

автомобиля (см. предупреждения, приведенные ниже).

• Чтобы  не  повредить  устройство,  внимательно  следуйте  схеме

подключения проводов.

• Для  подключения  зачистите  примерно  5  мм  провода  на  конце

(кроме проводов соединителя ISO).

• Не подсоединяйте питание к устройству до тех пор, пока не бу-

дет завершено подключение всех проводов.

Меры предосторожности (соединитель ISO)

• Конфигурация  разъема  питания  должна  соответствовать  стан-

дарту ISO.

• Конфигурация  соединителя  ISO  в  некоторых  автомобилях  мо-

жет отличаться от стандарта ISO.

• Убедитесь,  что  конфигурация  разъемов  в  вашем  автомобиле

соответствует стандарту ISO.

• Для автомобилей типов А или В измените подсоединение крас-

ного и желтого проводов, как показано на рисунке ниже.

• После выполнения всех соединений следует заизолировать де-

тали, обозначенные на схеме звездочкой ( ), при помощи изо-
ляционной ленты.

Примечание

По поводу подключения проводов в автомобилях, не относящих-
ся к классам А и В, проконсультируйтесь в магазине, специализи-
рующемся на продаже этих автомобилей.

Стандарт ISO

А7:

IGN или АСС источник питания +12 В

А7

(красный)

(красный)

А4

(желтый)

(желтый)

А4:

батарея +12 В (постоянный источник питания)

Автомобиль типа А

А7:

батарея +12 В (постоянный источник питания)

(красный)

(желтый)

(желтый)

(красный)

А4:

IGN или АСС источник питания 12 В

Автомобиль типа В

А7:

батарея 12 В (постоянный источник питания)

(красный)

(красный)

(желтый)

(желтый)

А4:

нет соединения

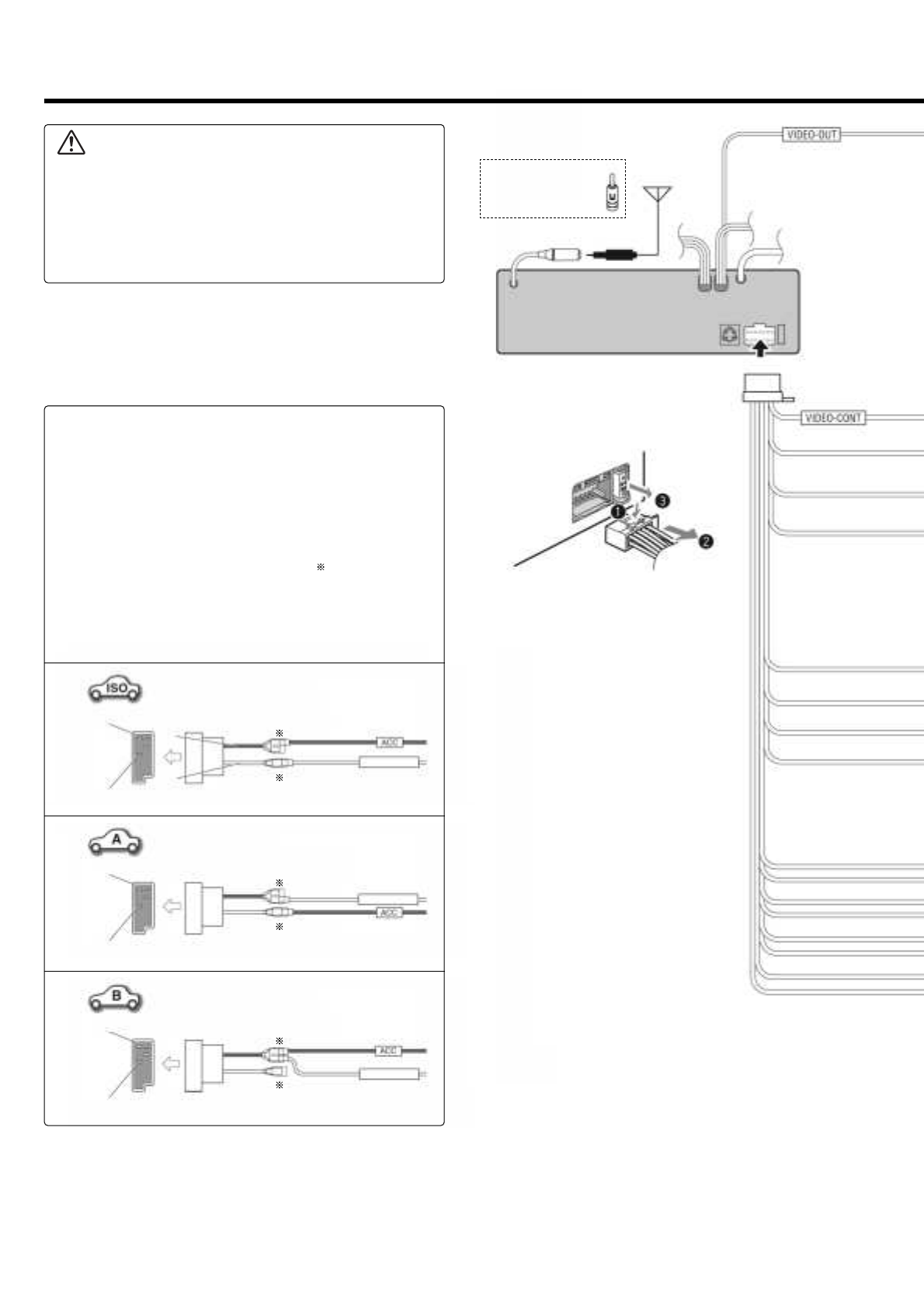

Базовое подсоединение

Антенный адаптер

3

стандарта ISO

(если необходим)

Антенна

CQ-D5501N

DVD-плеер/ресивер

* Предохранитель 15 А

. По поводу замены пре-

дохранителя обратитесь в ближайший авторизо-
ванный сервисный центр Panasonic. Не пытайтесь
заменить предохранитель самостоятельно.

БАТАРЕЯ 15 А

БАТАРЕЯ 15 А

БАТАРЕЯ 15 А

Подключение электрических проводов

(продолжение)

VIDEO-OUT

(желтый)

Соединитель питания
