54

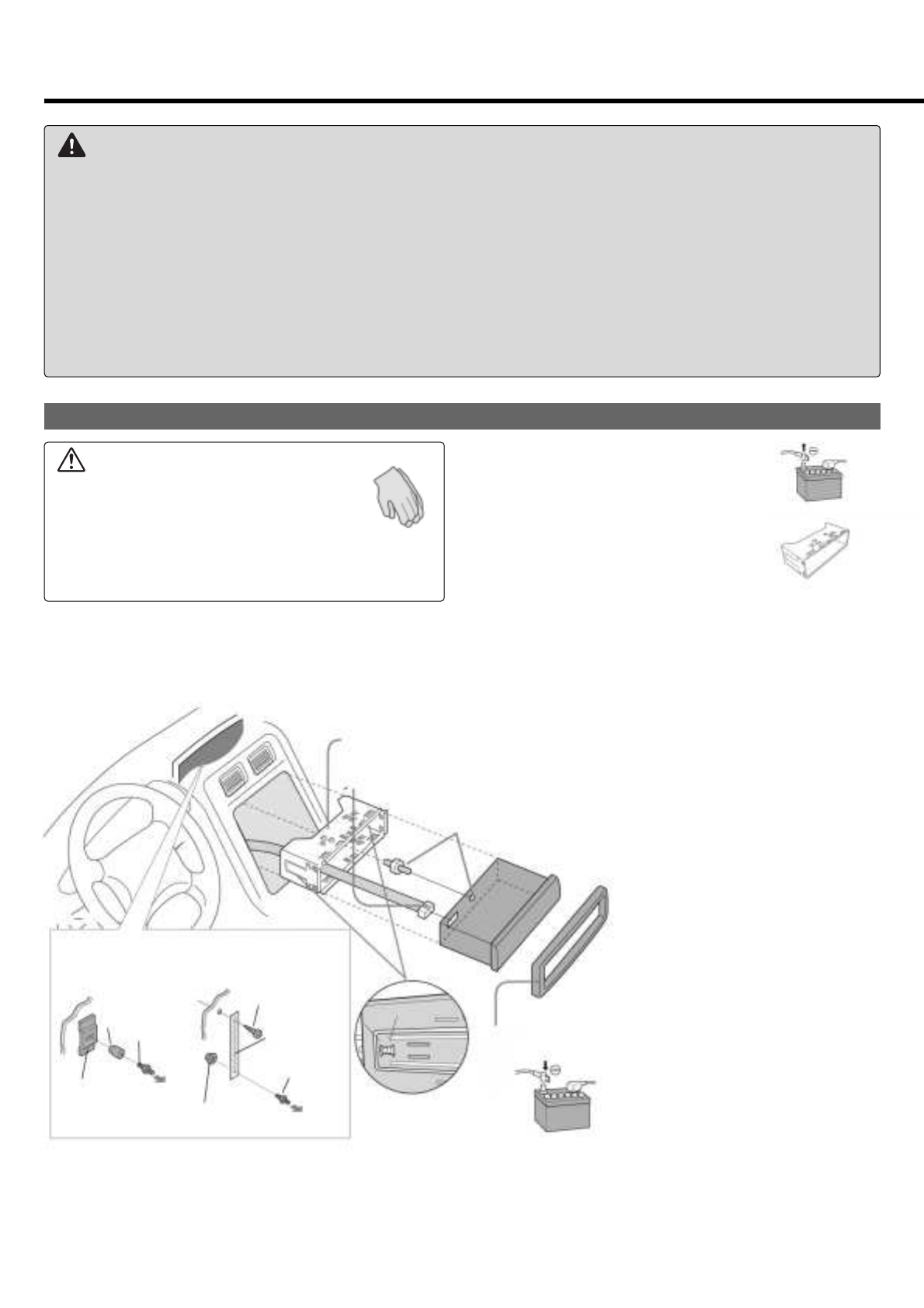

Руководство по инсталляции

Внимание!

• Пользуйтесь перчатками, чтобы не поранить руки.
• Перед инсталляцией убедитесь, что подключе-

ние проводов выполнено полностью.

• Когда устройство будет инсталлировано в при-

борной панели, убедитесь, что вокруг него обеспечена доста-
точная вентиляция, чтобы предотвратить неисправности, воз-
никающие от перегрева. Не закрывайте вентиляционные от-
верстия в корпусе устройства.

Временно снимите с основного устройства монтажный кожух

1

и

декоративную окантовку

4

, которые обычно монтируются при по-

ставке.

1

Отсоедините кабель от отрицательной (–)
клеммы аккумулятора.

2

Установка монтажного кожуха

1

Загните соответствующие монтажные лепе-
стки, чтобы прочно закрепить устройство.

3

Подключение разъема питания

5

4

Закрепление основного устройства

¡

Закрутите монтажный болт

2

в основное устройство.

™

Закрепите заднюю часть основного устройства на
противопожарной перегородке.

£

Защелкните правую и левую пружины в их отверстиях.

5

Монтаж декоративной окантовки

4

6

Подключение кабелей

Как инсталлировать устройство

Осторожно!

• Эта инструкция по инсталляции предназначена для профессионалов, которые досконально знают электрическую систему безопасности

автомобиля, и не предназначается для людей, незнакомых с техникой, но пытающихся выполнить инсталляцию самостоятельно. Она
не содержит инструкций по инсталляции электрики и предупреждению возможных повреждений системы пневмоподушек, системы
предотвращения кражи и других систем, необходимых для инсталляции данного устройства. Любые попытки инсталлировать данное
устройство в автомобиле кем-либо, кроме профессионального инсталлятора, могут привести к повреждению электрической системы
безопасности, а также к серьезным травмам.

• Если Ваш автомобиль оборудован системой пневмоподушек и/или предотвращения кражи, необходимо выполнить определенные

предварительные процедуры для подключения и отсоединения клеммы аккумулятора при инсталляции данного устройства. Прежде
чем пытаться инсталлировать этот электронный компонент в нарушение рекомендаций производителя, необходимо проконсультиро-
ваться у дилера или у производителя вашего автомобиля, чтобы определить необходимые процедуры, и затем неукоснительно следо-
вать их рекомендациям.

НЕСОБЛЮДЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К НЕОЖИДАННОЙ АКТИВИЗАЦИИ СИСТЕМЫ ПНЕВМОПОДУШЕК
И/ИЛИ СИСТЕМЫ ПРЕДОТВРАЩЕНИЯ КРАЖИ, ЧТО В СВОЮ ОЧЕРЕДЬ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ АВТОМОБИЛЯ, ТРАВ-
МИРОВАНИЮ ЧЕЛОВЕКА И ДАЖЕ К СМЕРТЕЛЬНОМУ ИСХОДУ.

Щелчок!

Защелка

4 –

™

5

6

3

Закрепление на противопожарной перегородке

С помощью резиновой прокладки
(приобретается отдельно)

С помощью задней поддерживающей
планки (приобретается отдельно)

Резиновая прокладка
(приобретается отдельно)

Монтажный болт

2

К устройству

Диаметр 3 мм

Самонарезающий винт
(приобретается отдельно)

Монтажный болт

2

Шестигранная гайка
(приобретается отдельно)

Задняя поддерживаю-
щая планка (приобре-
тается отдельно)

Задний поддержи-
вающий кронштейн
(входит в комплек-
тацию автомобиля)

4 –

¡

4 –

£
