Česky

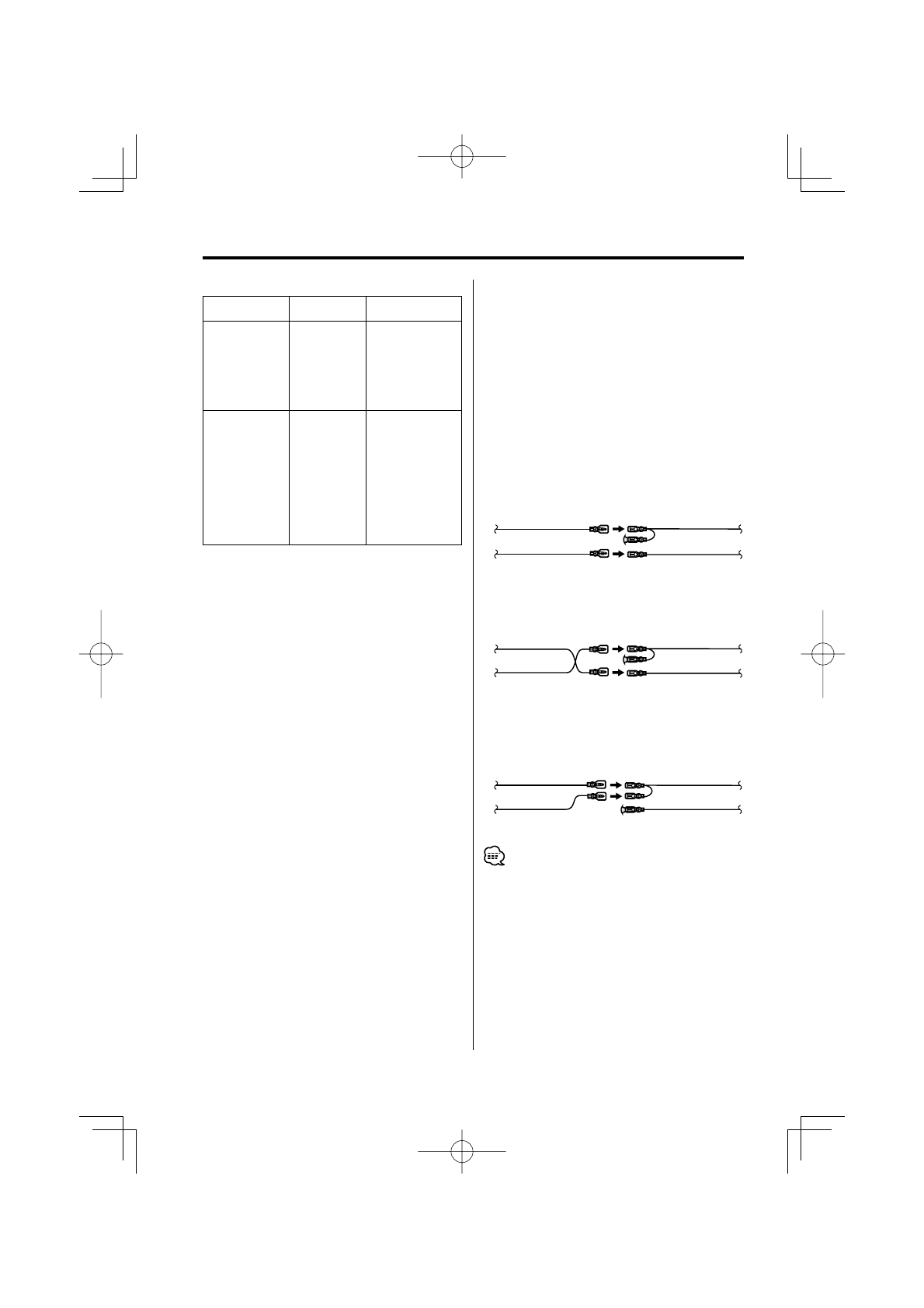

Připojování kabelů ke svorkám

Přehled funkcí konektoru

Číslo špičky

konektoru ISO

Barva kabelu

Funkce

Konektor

externího napájení
A-4

Žlutá

Baterie

A-5

Modrá/Bílá

Řízené napájení

A-7

Rudá

Zapalování (ACC)

A-8

Černá

Zemní (uzemňovací)

vodič

Reproduktorový

konektor
B-1

Fialová

Zadní pravý (+)

B-2

Fialová/černá

Zadní pravý (–)

B-3

Šedá

Přední pravý (+)

B-4

Šedá/černá

Přední pravý (–)

B-5

Bílá

Přední levý (+)

B-6

Bílá/černá

Přední levý(–)

B-7

Zelená

Zadní levý (+)

B-8

Zelená/černá

Zadní levý (–)

VÝSTRAHA

Připojení konektoru ISO

Uspořádání špiček konektoru ISO záleží na typu vozidla.
Ujistěte se, že je propojení správné, aby nedošlo k
poškození přístroje.
Základní propojení kabelového svazku je uvedeno v

dále. Pokud je konektor ISO propojen podle

nebo

propojte kabely podle vyobrazení.
Pokud chcete instalovat tento přístroj do vozů

Volkswagen

apod., musíte připojit kabely podle následujícího
vyobrazení

(Základní zapojení) Špička A-7 (rudá) na ISO

konektoru vozidla je propojena se zapalováním
a špička A-4 (žlutá) je připojena k trvalému
napájení.

Přístroj

Vozidlo

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Kabel k zapalování (Rudá)

Kabel k baterii (Žlutá)

Špička A-7 (rudá) na ISO konektoru vozidla je

připojena k trvalému napájení a špička A-4 (žlutá)
je propojena se zapalováním.

Přístroj

Vozidlo

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Kabel k zapalování

(Rudá)

Kabel k baterii

(Žlutá)

Špička A-4 (žlutá) na ISO konektoru vozidla není

připojena vůbec a špička A-7 (rudá) je připojena k
trvalému napájení (nebo jak špička A-7 (rudá), tak
A-4 (žlutá) jsou připojeny k trvalému napájení).

Přístroj

Vozidlo

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Kabel k zapalování (Rudá)

Kabel k baterii (Žlutá)

• Jestliže jsou kabely propojeny podle

, není napájení

přístroje ovládáno zapalováním. Proto vždy napájení
přístroje vypněte, když je vypnuté zapalování.
Aby bylo možno ovládat přístroj zapalováním, připojte
kabel k zapalování (ACC...rudá) k napájecímu zdroji
přístroje, který se zapíná a vypíná zapalováním.
