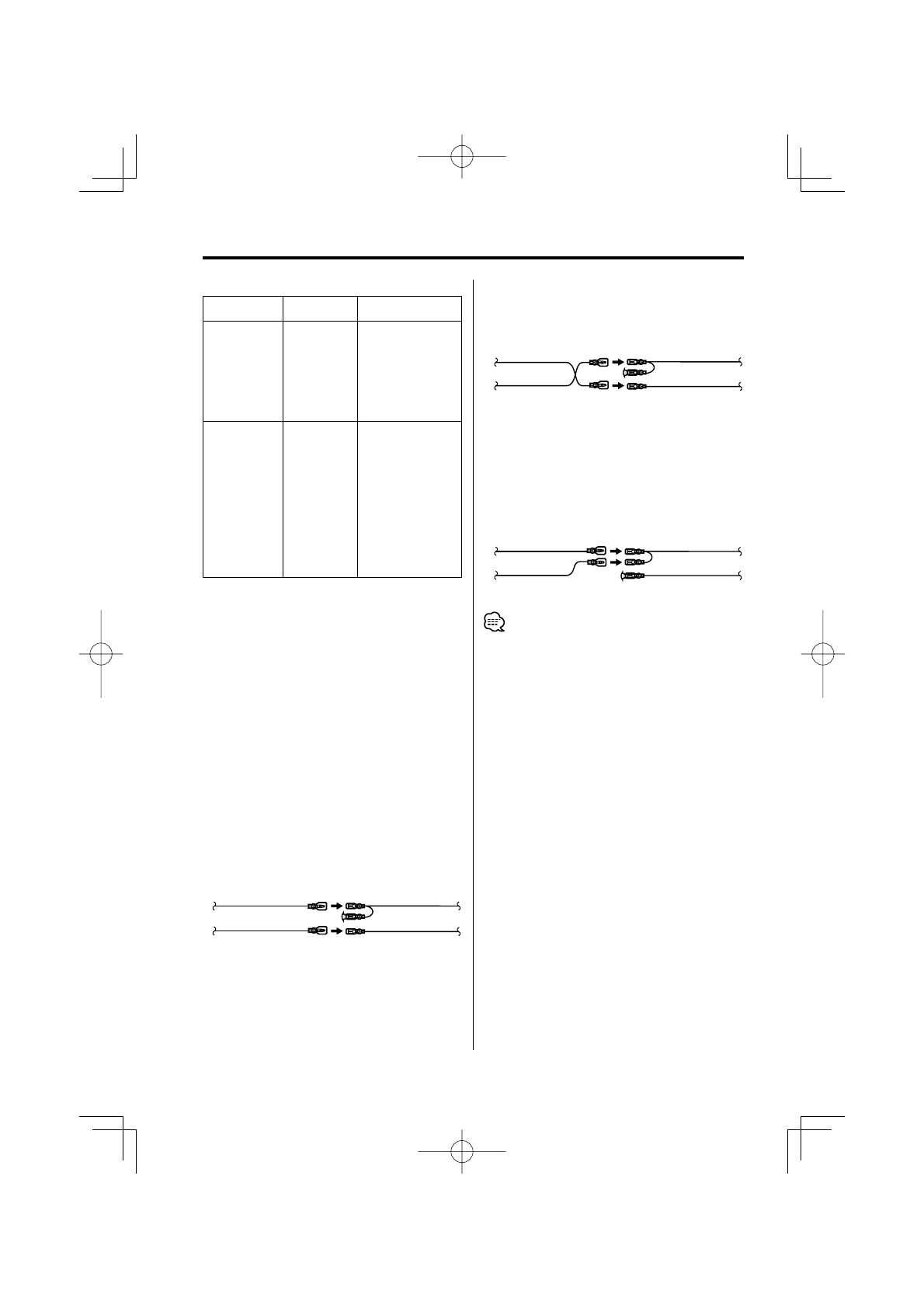

26

|

Pyccкий

Подсоединение кабелей к гнездам для подключения

Taблица функций разеъема

Номера штырей
разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего
питания
A-4

Желтый

Аккумулятор

A-5

Cиний/Белый

Управление питанием

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземляющее
соединение (земля)

Разъем для
колонок
B-1

Фиолетовый

Задний правый (+)

B-2

Фиолетовый/
Черный

Задний правый (–)

B-3

Cерый

Передний правый (+)

B-4

Cерый/Черный Передний правый (–)

B-5

Белый

Передний левый(+)

B-6

Белый/Черный Передний левый (–)

B-7

Зеленый

Задний левый (+)

B-8

Зеленый/
Черный

Задний левый (–)

2

ПРEДУПРEЖДEНИE

Присоединение разъема ISO

Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения аппарата следует проверить, что
соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано
ниже в пункте

1

.

Eсли штыри разъема ISO расположены соответственно
пункту

2

 или

3

, следует провести соединение в

соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении
кабеля для установки этого аппарата в автомобилях
фирмы Volkswagen, как показано внизу на Рис.

2

.

1

 (Cтандартная настройка) Штепсель А-7

(красный) автомобильного разъема ISO
подсоединен к зажиганию, а штепсель А-
4 (желтый) подсоединен к постоянному
электропитанию.

Аппарат

Автомобиль

Штепсель А-7
(Kрасный)

Штепсель А-4
(Желтый)

Kабель зажигания
(Kрасный)

Kабель батареи
(Желтый)

2

 Штепсель А-7 (красный) автомобильного

разъема ISO подсоединен к источнику
постоянного электропитания, а штепсель А-4
(желтый) соединен с зажиганием.

Аппарат

Автомобиль

Штепсель А-7
(Kрасный)

Штепсель А-4
(Желтый)

Kабель зажигания
(Kрасный)

Kабель батареи
(Желтый)

3

Штепсель А-4 (желтый) автомобильного

разъема ISO не подсоединен вообще, однако
штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или
оба штепселя А-7 (красный) и А-4 (желтый)
подсоединены к источнику постоянного
электропитания).

Аппарат

Автомобиль

Штепсель А-7
(Kрасный)

Штепсель А-4
(Желтый)

Kабель зажигания
(Kрасный)

Kабель батареи
(Желтый)

•  Eсли подсоединение выполняется по описанному

выше варианту

3

, питание аппарата не связано с

ключом зажигания. По этой причине не забывайте
каждый раз при выключении зажигания выключать
питание аппарата.
Для подключения питания аппарата к зажиганию
подсоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться от ключа зажигания.
