28

|

Pyccкий

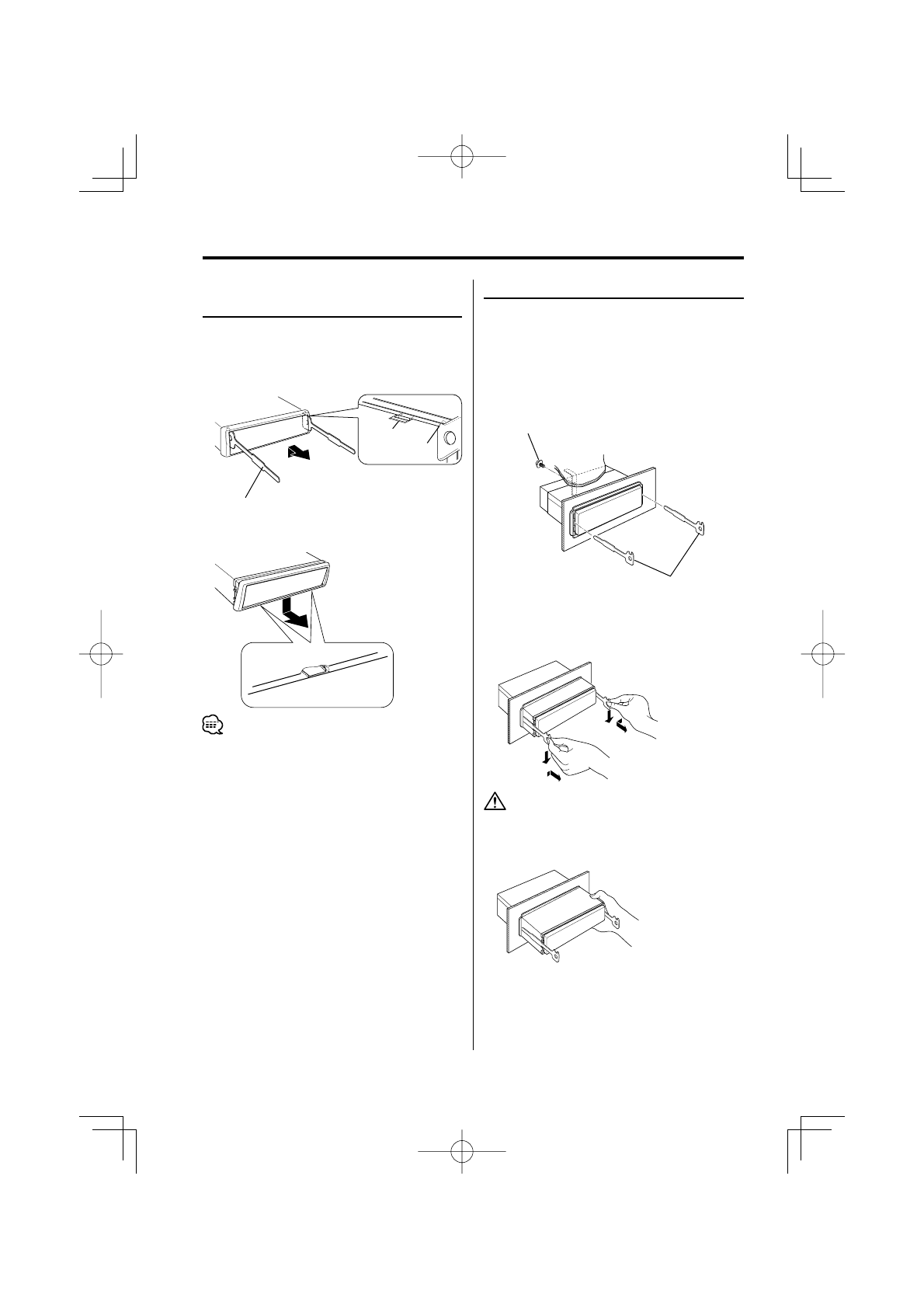

Cнятие аппарата

Cнятие жесткой резиновой
оправки

1

  Задействуйте удерживающие шпильки

снимающего приспособления и снимите два
замка на верхнем уровне.
Приподнимите рамку и вытяните её, как
показано на рисунке.

2

  Когда удалён верхний уровень, снимите два

нижних положения.

•  Эта рамка может быть снята начиная с нижней

стороны таким же образом.

Cнятие аппарата

1

  Прочитайте раздел 'Cнятие жесткой резиновой

оправки' (страница 28) и затем снимите
жесткую резиновую оправку.

2

  Удалите винт (М4×8) из задней панели.

3

  Вставьте оба экстрактора под углом и введите

их глубоко в отверстия с каждой стороны, как
показано на рисунке.

4

  Отведите экстрактор в нижнее направление и

потяните устройство на себя, выдвинув его из
отверстия наполовину, надавливая при этом
на его боковые стенки.

•  Cнимая аппарат, будьте осторожны, чтобы не ранить

себя захватывающими крючками.

5

  Затем следует вытащить аппарат руками, следя

за тем, чтобы не уронить его.

Фиксирующая
кромка

Входящий в комплект
принадлежностей экстрактор

2

Входящий в комплект
принадлежностей экстрактор

2

Винт (M4×8)
(можно купить в магазинах)

Затвор
