Установка/Подключение

Установка/Подключение

Подключение

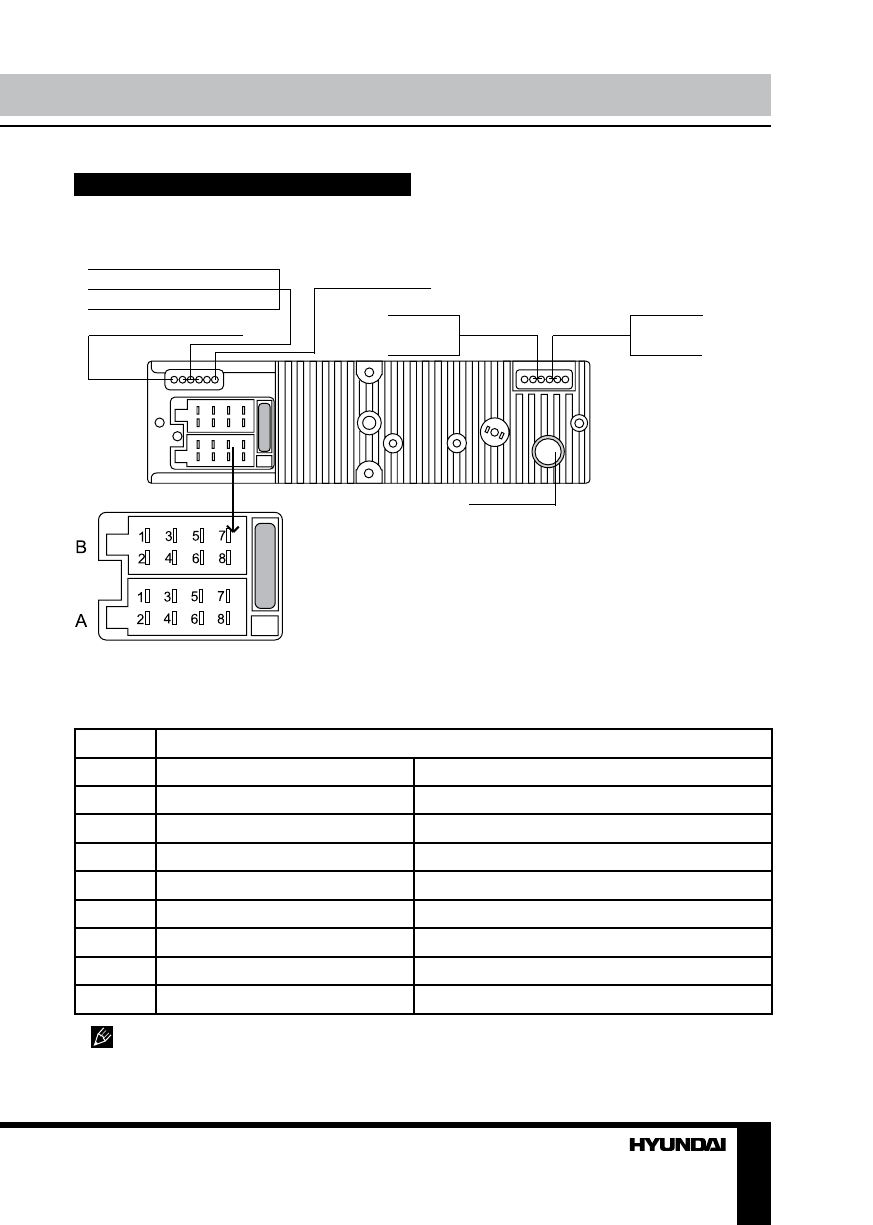

Схема электрических соединений

Коннектор A

1. -
2. -
3. -
4. К аккумулятору +12В
5. Питание антенны
6. К габаритным огням
7. +12В (питание)
8. Заземление

Коннектор B

1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)

ISO-коннектор

DVD видео RCA вых.(желт.)

Красн.-Прав.

Красн.-Прав.

Лин. вых.
Сер.-фронт.

Лин. вых.
Корич.-тыл.

DVD аудио RCA вых.(бел.-лев.)

DVD аудио RCA вых.(красн.-пр.)

Бел.-Лев.

Бел.-Лев.

Парковочный (коричн.)

Выход сабвуфера (синий)

Разъем для антенны

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

Тыловой правый(+)---Фиолетовый

2

Тыловой правый(-)---Фиолетовый/Черный

3

Фронтальный правый(+)---Серый

4

Питание 12В (+)/желтый

Фронтальн. правый(-)---Серый/Черный

5

Питание антенны/синий

Фронтальный левый(+)---Белый

6

Подсветка панели/оранжевывй

Фронт. левый((-)---Белый/Черный

7

Зажигание/красный

Тыловой левый(+)---Зеленый

8

Земля/черный

Тыловой левый(-)---Зеленый/Черный

  Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.
