Установка/Подключение

Установка

Общая информация

• Перед окончательной установкой

устройства временно подключите все
провода и убедитесь, что все соединения
выполнены верно, а устройство и система
работают правильно.

• Для обеспечения правильной установ-

ки устройства используйте только те дета-
ли, которые входят в комплект. Использова-
ние других приспособлений может привести
к появлению сбоев в работе устройства.

• Если для установки устройства не-

обходимо сверлить отверстия в кузове
автомобиля или вносить какие-либо другие
изменения в его конструкцию, проконсуль-
тируйтесь с продавцом.

• Устанавливайте устройство там, где

оно не будет закрывать водителю обзор и
отвлекать его от дорожной обстановки и не
сможет нанести травм пассажирам в случае
внезапной остановки автомобиля, напри-
мер, при экстренном торможении.

• Если при установке устройства угол

относительно горизонтальной плоскости
превышает 30°, рабочие характеристики
проигрывателя могут быть не оптимальны.

• Никогда не устанавливайте устройство

в таких местах, где оно будет подвергаться
воздействию высокой температуры, напри-
мер, в местах попадания прямых солнечных
лучей, в местах выхода горячего воздуха от
отопителя автомобиля, в местах, где очень
грязно или пыльно, или там, где устройство
будет подвергаться сильной вибрации.

• Перед установкой устройства обяза-

тельно снимите переднюю панель.

Установка устройства в

приборную панель

Данное устройство может быть установ-

лено либо «спереди» (обычная установка
стандарта DIN в приборную панель автомо-
биля), либо «сзади» (установка стандарта
DIN, при которой используются отверстия

на боковых сторонах корпуса проигрыва-
теля, имеющие резьбу под винты). Более
подробно методы установки А и Б описыва-
ются ниже.

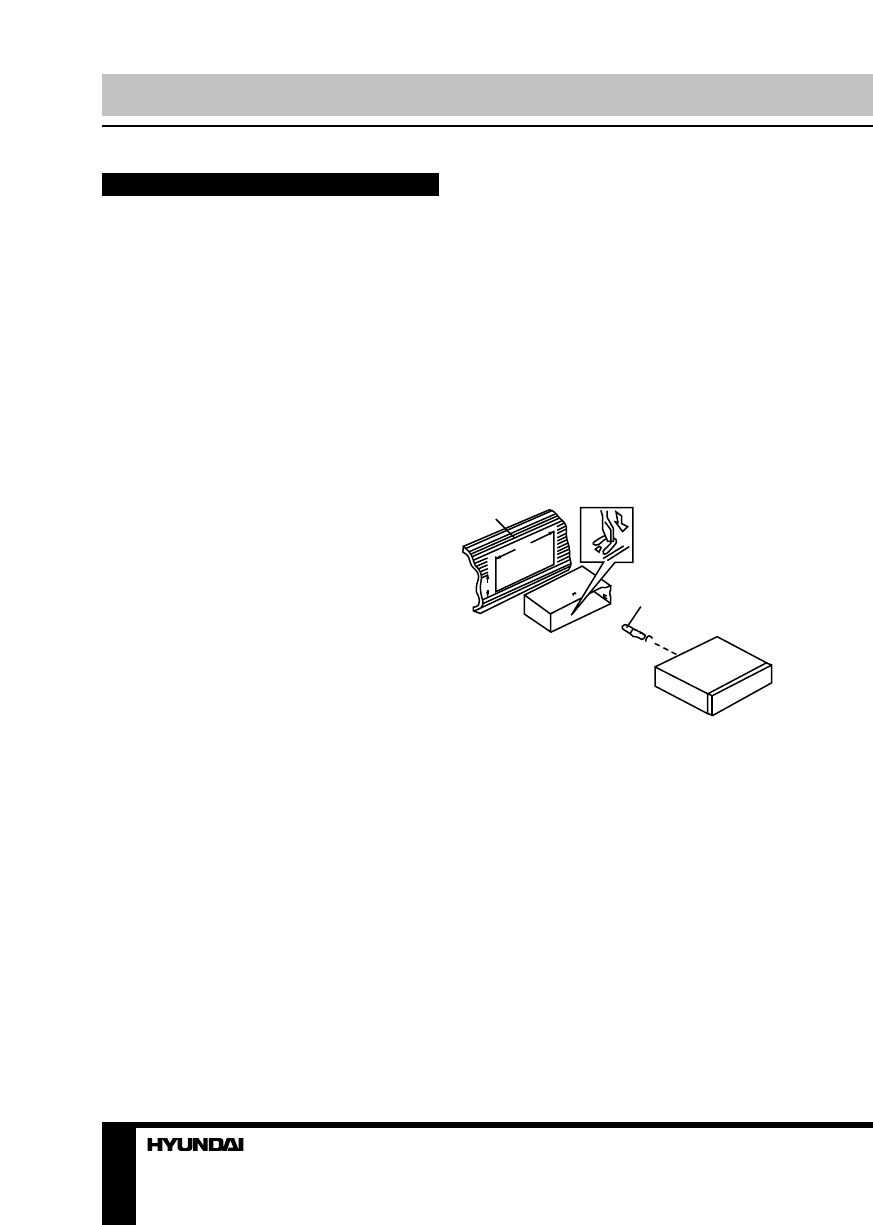

Установка в приборную панель

(Метод А)

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 х 25 мм)
7. Опорная планка.
8. Плоская шайба

182

1. Установите монтажный кожух в при-

борную панель автомобиля, убедитесь, что
он установлен правильной стороной и нет
препятствий (провода, элементы приборной
панели) для установки магнитолы.

2. После установки монтажного кожу-

ха в приборную панель отогните на нем
металлические язычки, соответствующие
толщине приборной панели. Это позволит
закрепить кожух на месте.

3. Обязательно используйте опорную

планку для закрепления задней стороны
проигрывателя. Определите место крепле-
ния и установите ее согласно приведенному
рисунку. Планку можно согнуть руками под
нужным углом.

4. Подключите необходимые провода и

разъемы. Убедитесь в правильности под-
