6
Installation/Connection
Connection

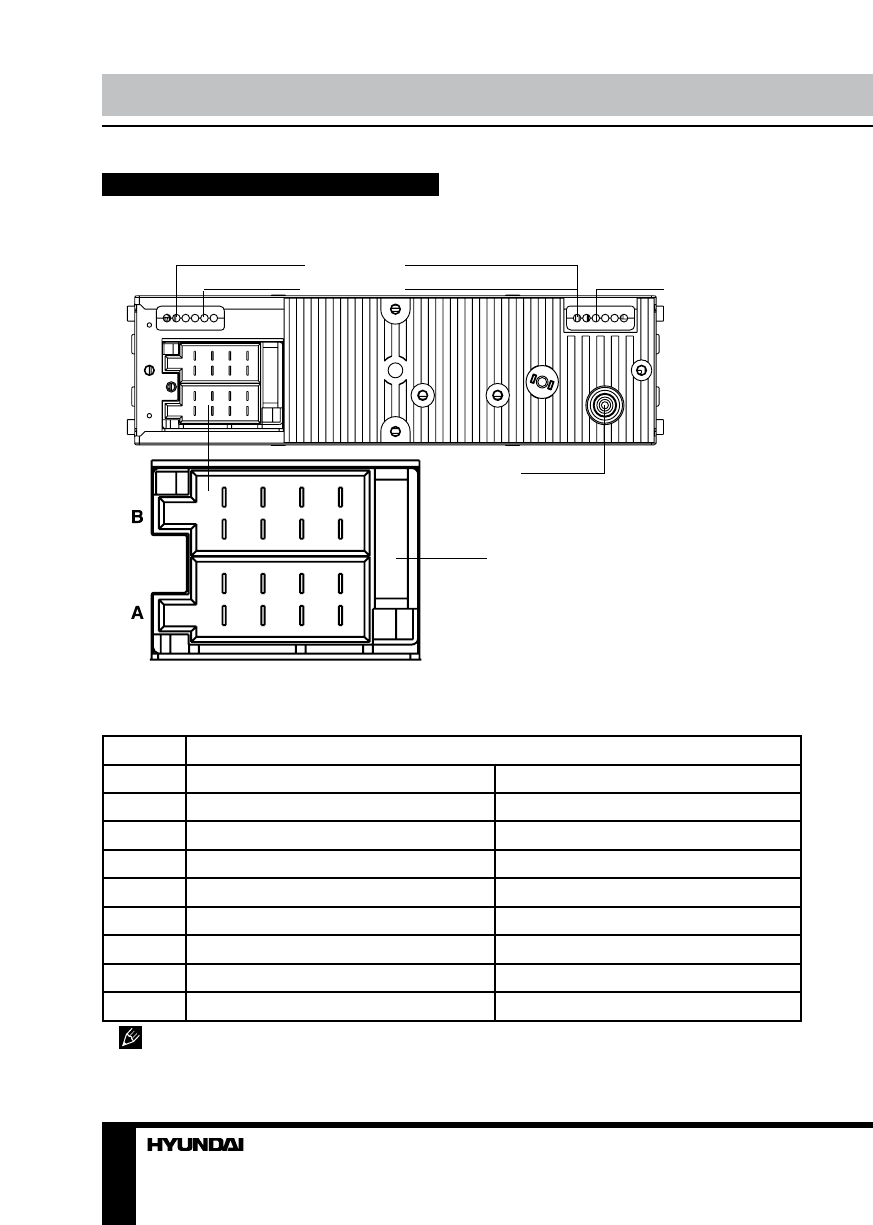

Connection diagram
1
1
3
3
5
5
7
7
2
2
4
4
6
6
8
8
Parking wire (brown)
Video out (yellow)
TV antenna
ISO connector
Line out RCA (red=right)
Antenna jack
Fuse 15 A
Line out RCA (white=left)
ISO connection table
Location
Function
Connector A
Connector B
1
-
Rear right (+) - Purple
2
-
Rear right (-) - Purple/Black
3
-
Front right (+) - Grey
4
Battery +12V/Yellow
Front right (-) - Grey/Black
5
Power antenna/Blue
Front left (+) - White
6
-
Front left (-) - White/Black
7
Ignition key (+12V)/Red
Rear left (+) - Green
8
Ground/Black
Rear left (-) - Green/Black
Power antenna wire is intended for power supply of the antenna and for remote control of
an additional amplifier.
