Установка/Подключение

Управление устройством

Подключение

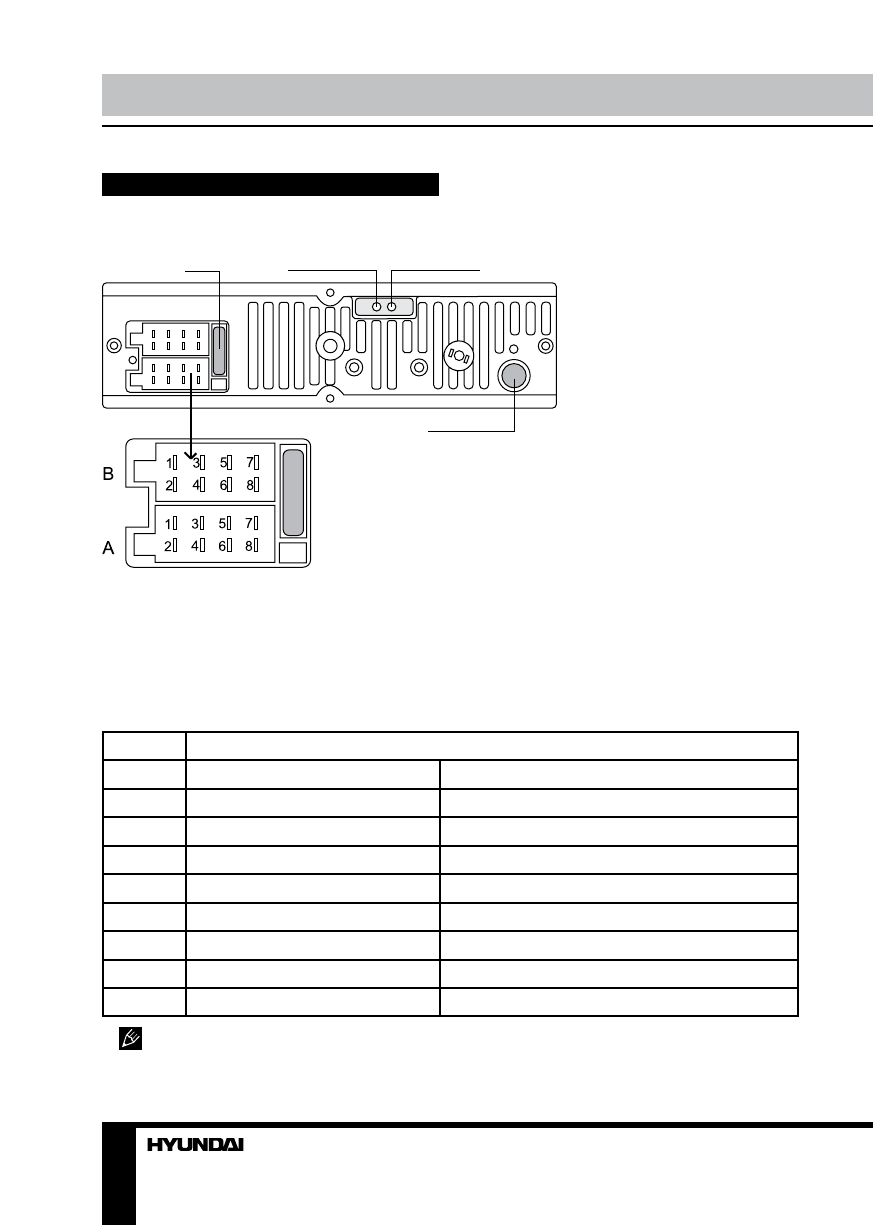

Схема электрических соединений

Лин.выход лев. (белый)

Коннектор A

1. -
2. -
3. -
4. К аккумулятору +12В
5. Питание антенны
6. -
7. +12В (питание)
8. Заземление

Коннектор B

1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)

ISO-коннектор

Предохранитель

Лин. выход прав. (красный)

Разъем для антенны

Использование разъема ISO

Номер

Функция

Разъем A

Разъем B

1

-

Тыл. прав. динамик (+) - Фиолетовый

2

-

Тыл. прав. динамик (-) - Фиолетовый/Черный

3

-

Фронт прав. динамик (+) - Серый

4

Питание +12В/Желтый

Фронт прав. динамик (-) - Серый/Черный

5

Питание антенны/Синий

Фронт лев. динамик (+) - Белый

6

-

Фронт. лев. динамик (-) - Белый/Черный

7

Зажигание/Красный

Тыл. лев. динамик (+) - Зеленый

8

Заземление/Черный

Тыл. лев. динамик (-) - Зеленый/Черный

  Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.
