Установка/Подключение

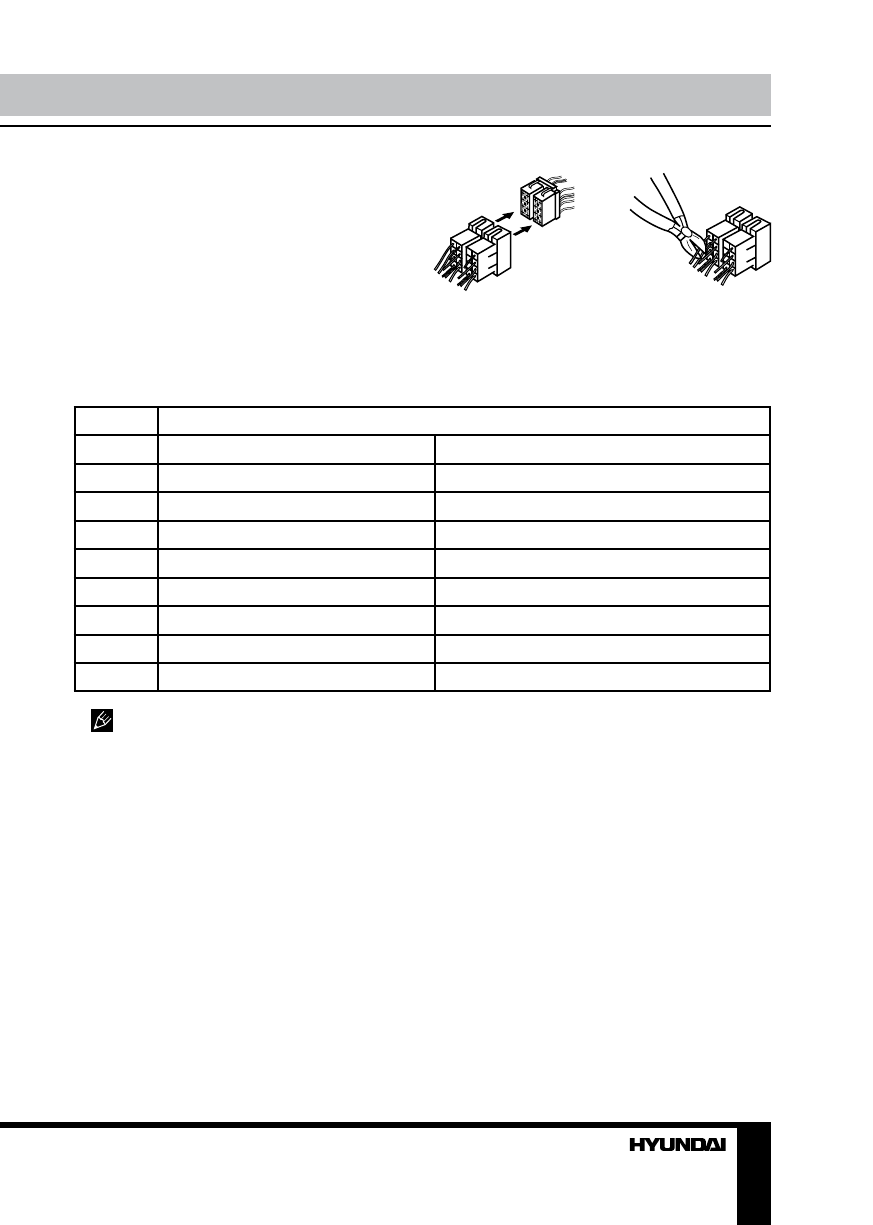

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

Тыл. прав. динамик (+) - Синий

Тыл. прав. динамик (-) - Синий/Белый

Фронт прав. динамик (+) - Серый

Питание +12В/Желтый

Фронт прав. динамик (-) - Серый/Белый

Питание антенны/Оранжевый

Фронт лев. динамик (+) - Зеленый

Подсветка панели/Белый

Фронт. лев. динамик (-) - Зеленый/Белый

Зажигание/Красный

Тыл. лев. динамик (+) - Коричневый

Заземление/Черный

Тыл. лев. динамик (-) - Коричнев./Белый

Провод подсветки панели подсоеди-

няется к “+” провода габаритных огней.
Провод питания антенны предназначен для
подачи питания на антенну и для удален-
ного управления дополнительным усилите-
лем.
