17
Установка/подключение

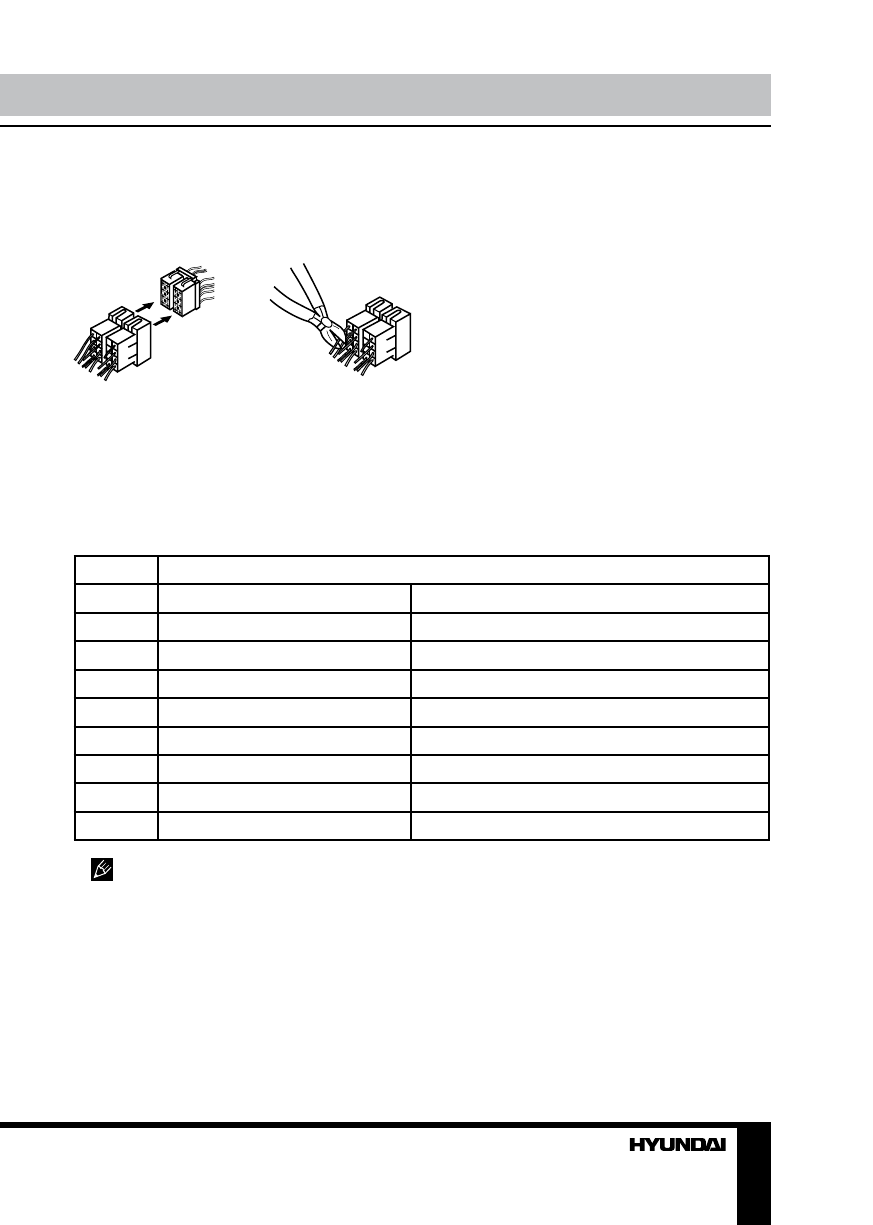

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый (+) - Фиолетовый
2
Тыловой правый (-) - Фиолетовый/Черный
3
Фронтальный правый (+) - Серый
4
К аккумулятору +12В/Желтый
Фронтальный правый (-) - Серый/Черный
5
Питание антенны/Синий
Фронтальный левый (+) - Белый
6
Фронтальный левый (-) - Белый/Черный
7
Зажигание/Красный
Тыловой левый (+) - Зеленый
8
Заземление/Черный
Тыловой левый (-) - Зеленый/Черный
Провод питания антенны предназна-
чен для подачи питания на антенну и для
удаленного управления дополнительным
усилителем.
