15

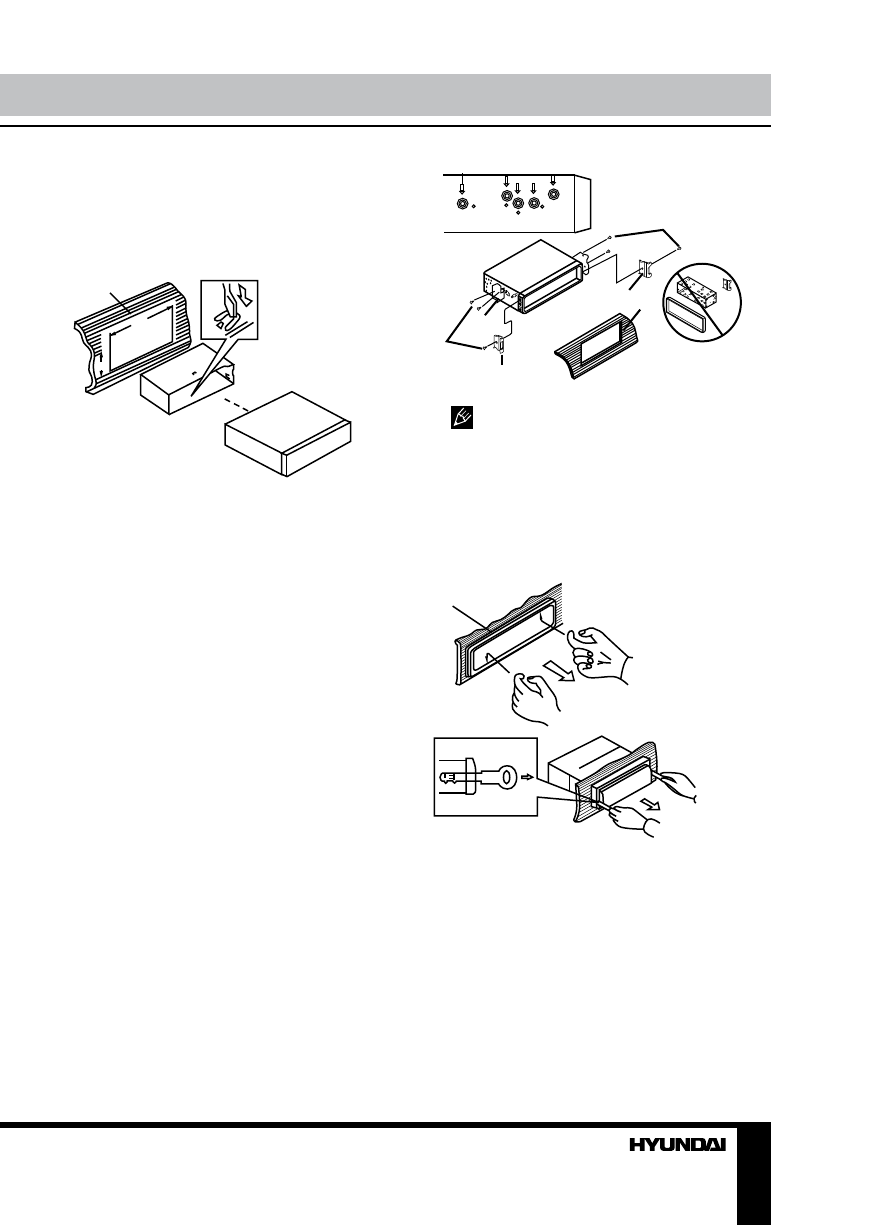

Установка/Подключение

3.  Подключите необходимые провода и

разъемы. Убедитесь в правильности под-

ключения.

4.  Установите магнитолу в монтажный

кожух до фиксации боковых защелок.

2

1

182

53

1. Приборная панель
2. Металлический язычок монтажного

кожуха

Установка декоративной рамки

Для установки декоративной рамки при-

жмите ее к корпусу устройства и нажмите,
чтобы вставить на место. Это необходимо
сделать до установки передней панели,
иначе вы не сможете установить декоратив-
ную рамку на место.

Установка в приборную панель

(Метод Б)

В данном случае установки используются

отверстия для винтов на боковых сторонах
устройства. Закрепите устройство с по-
мощью штатных кронштейнов крепления
радиоприемника.

1. Выберите такое положение, в котором

отверстия для винтов на кронштейне (3)
будут совмещены с отверстиями для винтов
на корпусе устройства и вкрутите по два
винта (2) с каждой стороны.

2. Винт.
3. Монтажный кронштейн штатного

радиоприемника.

4. Приборная панель или консоль авто-

мобиля.

5. Защелка (снимите эту деталь).

2

2

5

5

4

3

  При установке по методу Б монтаж-

ный кожух и внешняя декоративная рамка
не используются.

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников

в

б

а

1.   Выключите магнитолу.
2.   Вставьте пальцы в канавку на перед-

ней стороне декоративной рамки (рамка
снимается с небольшим усилием). Потяните
рамку на себя, чтобы снять ее.

3.   Вставьте входящие в комплект

ключи-съемники с обеих сторон корпуса
устройства, как показано на рисунке, до
щелчка. Для того чтобы извлечь устройство
из приборной панели, потяните за съемники
или магнитолу и вытяните её на себя.
