Установка/Подключение
Подключение

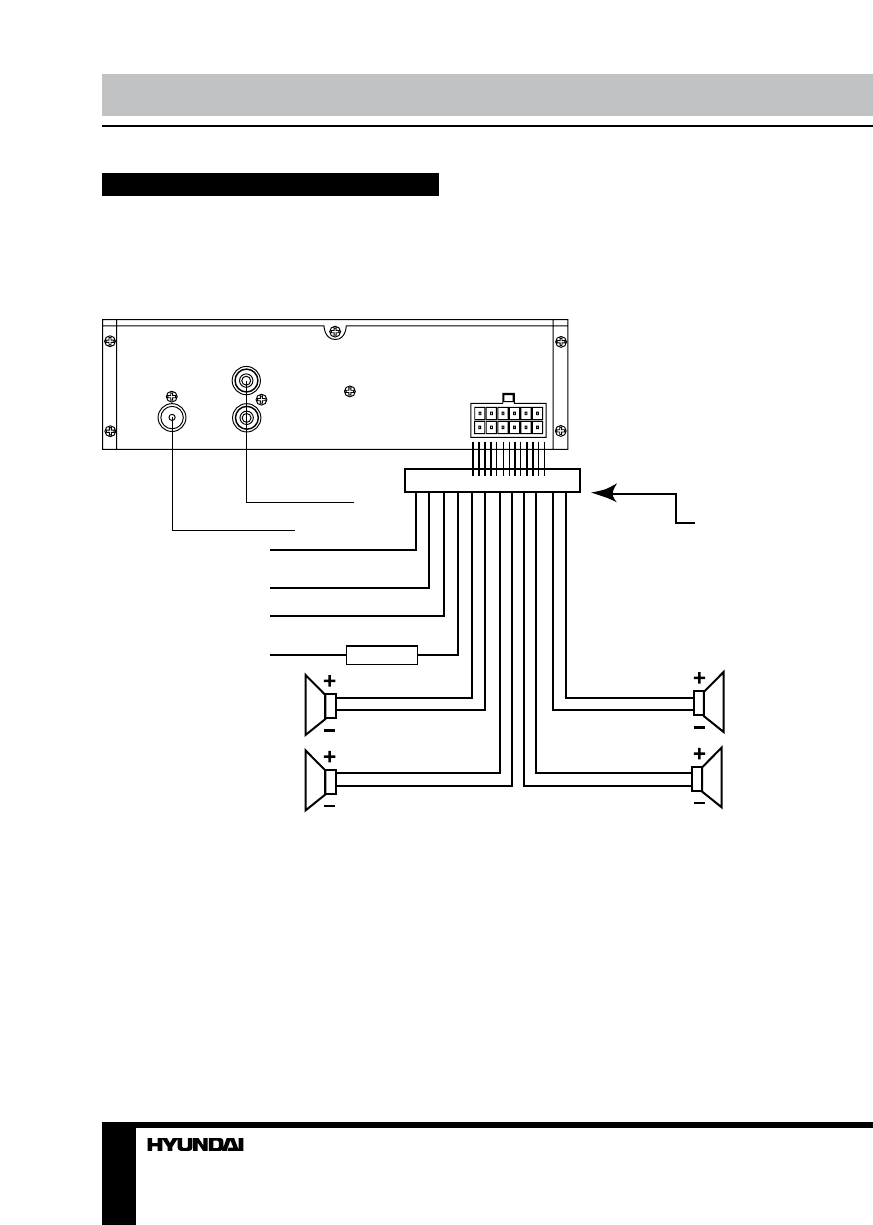

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4-8 Ом.
ISO
КОННЕКТОР
ПИТАНИЕ АНТЕННЫ
ЗАЖИГАНИЕ
К АККУМУЛЯТОРУ +12В
ФРОНТ
4 ОМ
ФРОНТ
4 ОМ
ТЫЛ
4 ОМ
ПРАВЫЙ
ДИНАМИК
ТЫЛ
4 ОМ
ЛЕВЫЙ
ДИНАМИК
ЗАЗЕМЛЕНИЕ
РАЗЪЕМ ДЛЯ АНТЕННЫ
ЛИН. ВЫХОД RCA
(ЛЕВЫЙ = БЕЛЫЙ;
ПРАВЫЙ = КРАСНЫЙ)
ЧЕРНЫЙ
СИНИЙ
КРАСНЫЙ
ЖЕЛТЫЙ
БЕЛЫЙ
СЕРЫЙ
БЕЛЫЙ/ЧЕРНЫЙ
СЕРЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ
ФИОЛЕТОВЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ФИОЛЕТОВЫЙ/ЧЕРНЫЙ
предох15A
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
Содержание
- 13 Утилизация изделия
- 14 Установка
- 15 Установка декоративной рамки
- 16 Подключение
- 17 Установка/подключение; Использование разъема ISO; Номер
- 18 Управление устройством; Элементы управления
- 19 Основные операции
- 21 Руководство по исправлению; Неисправность; Чистка корпуса устройства
- 22 Общая информация; Технические характеристики; Общие
