29
Установка/Подключение
20
Подключение

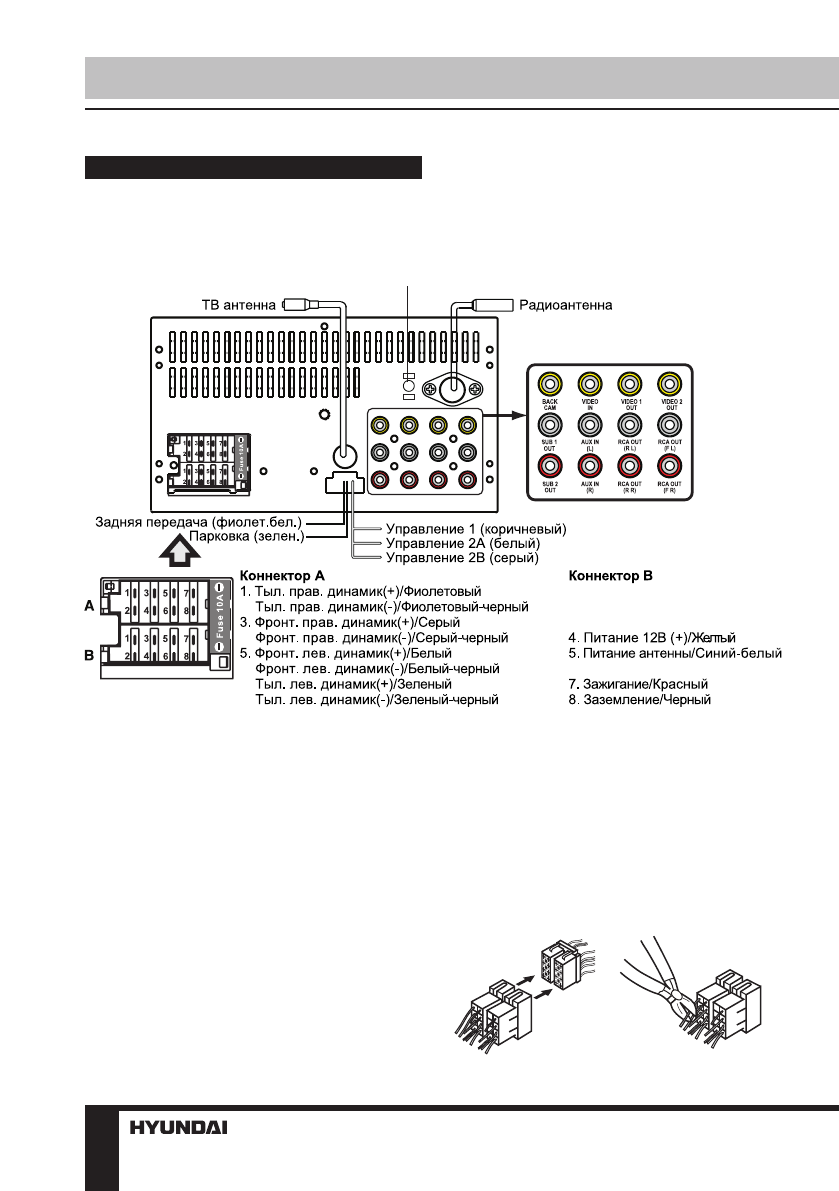

Схема электрических соединений
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
1
2
GPS антенна
2.
4.
6.
7.
8.
1. -
2. -
3. -
6. -
Подсветка панели/Оранж.-бел.
Содержание
- 16 Уважаемый покупатель!; Установка/Подключение; Содержание
- 17 Утилизация изделия
- 18 Перед началом эксплуатации; Установка
- 20 Подключение
- 21 Таблица проводов ISO-коннектора; жение
- 22 Подключение парковочного провода
- 23 Элементы управления
- 24 Управление устройством; Пульт дистанционного управления
- 25 Основные операции
- 26 Операции с радио
- 27 Операции с ТВ-тюнером
- 28 Чистка корпуса устройства
- 29 Комплект поставки; Признаки
- 30 ния; Технические характеристики; Общие
