54

-RU

Вызов предварительной настройки

из памяти

1

Убедитесь, что режим Defeat отключен.

2

Коснитесь одной из кнопок предварительных настроек
[P.SET 1] – [P.SET 6] в списке A.PROCESSOR для выбора
предварительной настройки.

•

Вызов предварительной настройки занимает некоторое время.

Настройка системы сабвуфера

1

Коснитесь кнопки [SETUP] на экране главного
источника.

Откроется экран SETUP для выбора настроек.

2

Коснитесь кнопки [AUDIO SETUP].

Откроется экран настроек AUDIO SETUP.

3

Коснитесь кнопки [

] или [

] раздела SUBWOOFER,

чтобы установить значение ON или OFF.

4

Коснитесь кнопки [

] раздела SUBWOOFER,

после установки для параметра SUBWOOFER
значения ON.

Откроется экран SUBWOOFER SETUP.

Настройки:

LEVEL / PHASE / SYSTEM / CHANNEL

Коснитесь кнопки [

] или [

] раздела LEVEL, чтобы

настроить выход SUBWOOFER.

Диапазон значений: 0 – 15

Коснитесь кнопки [

] или [

] раздела PHASE, чтобы

выбрать значение 0° или 180°.

Для фазы выходного сигнала сабвуфера предусмотрено два

возможных значения - SUBWOOFER NORMAL (0°) или

SUBWOOFER REVERSE (180°).

Если включен режим сабвуфера (Subwoofer), то для
получения желаемого эффекта выберите настройку System 1
или System 2.

Коснитесь кнопки [

] или [

] раздела SYSTEM,

чтобы выбрать значение SYSTEM 1 или SYSTEM 2.

Для выходного сигнала сабвуфера можно выбрать режим

стерео или моно. Убедитесь, что параметры выходного

сигнала соответствуют типу сабвуфера.

Коснитесь кнопки [

] или [

] раздела CHANNEL,

чтобы выбрать значение STEREO или MONO.

Информация о временной коррекции

Расстояние между слушателем и динамиками в салоне автомобиля

меняется в широких пределах из-за нестандартного расположения

динамиков. Из-за разницы в расстояниях между динамиками и

слушателем происходит смещение звукового образа и частотных

характеристик. Причиной этого является временная задержка

прохождения звукового сигнала к правому и левому уху слушателя.

Для коррекции этого сдвига данное устройство может задерживать

передачу звукового сигнала к динамикам, расположенным ближе

всего к слушателю. Это позволяет создать эффект удаленности

динамиков. Таким образом, за счет оптимизации фаз создается эффект

равноудаленности слушателя от левого и правого динамиков.

Настройка выполняется для каждого динамика с шагом 3,4 см.

Выберите значение временной коррекции для переднего

левого и правого заднего динамиков от нуля и ниже.

Звучание становится несбалансированным из-за неодинаковых

расстояний между точкой прослушивания и различными динамиками.

Разница в расстояниях между передним левым и правым задним

динамиками составляет 1,75 м (68-7/8 дюймов).

Здесь мы вычислим значение временной коррекции для

переднего левого динамика на вышеуказанной диаграмме.

Условия:
Самый дальний динамик - точка прослушивания : 2,25 м

(88-9/16 дюймов)
Передний левый динамик – точка прослушивания: 0,5 м

(19-11/16 дюймов)
Расчет: L = 2,25 м – 0,5 м = 1,75 м (68-7/8 дюймов)

Временная коррекция = 1,75

÷

 343

*

1

×

1000 = 5,1 (мс)

*

1

Скорость звука: 343 м/с (765 миль/час) при 20°C

Другими словами, применение временной коррекции 5,1 мс к

переднему левому динамику создает эффект равноудаленности

слушателя от всех, даже самых дальних, динамиков.
Временная коррекция компенсирует разницу во времени, в

течении которого звуковой сигнал должен достичь точки

прослушивания.

Время приема звукового сигнала передним левым динамиком

скорректировано на 5,1 мс, в результате чего звуковые сигналы от

других динамиков достигают точки прослушивания одновременно.

Приведем временную коррекцию каждого динамика к
одинаковому уровню.

1

Находясь в точке прослушивания (кресло
водителя и т.п.), измерим расстояние (в метрах)
между вашей головой и различными динамиками.

2

Рассчитаем разницу между значением коррекции
на расстояние до самого дальнего динамика и
других динамиков.

L = (расстояние до самого дальнего динамика) –

(расстояние до других динамиков)

Настройка уровня сабвуфера

Настройка фазы сабвуфера

Настройка системы сабвуфера

SYSTEM 1: Уровень сигнала сабвуфера меняется в соответствии

с главной настройкой уровня громкости.

SYSTEM 2: Регулировка уровня сигнала сабвуфера

отличается от процедуры настройки основного
параметра громкости. Например, даже при
низких значениях уровня громкости можно
слышать сигнал сабвуфера.

Настройка канала сабвуфера

STEREO: Выходной сигнал сабвуфера (лев./прав.) в режиме

стерео

MONO:

Выходной сигнал сабвуфера в режиме моно

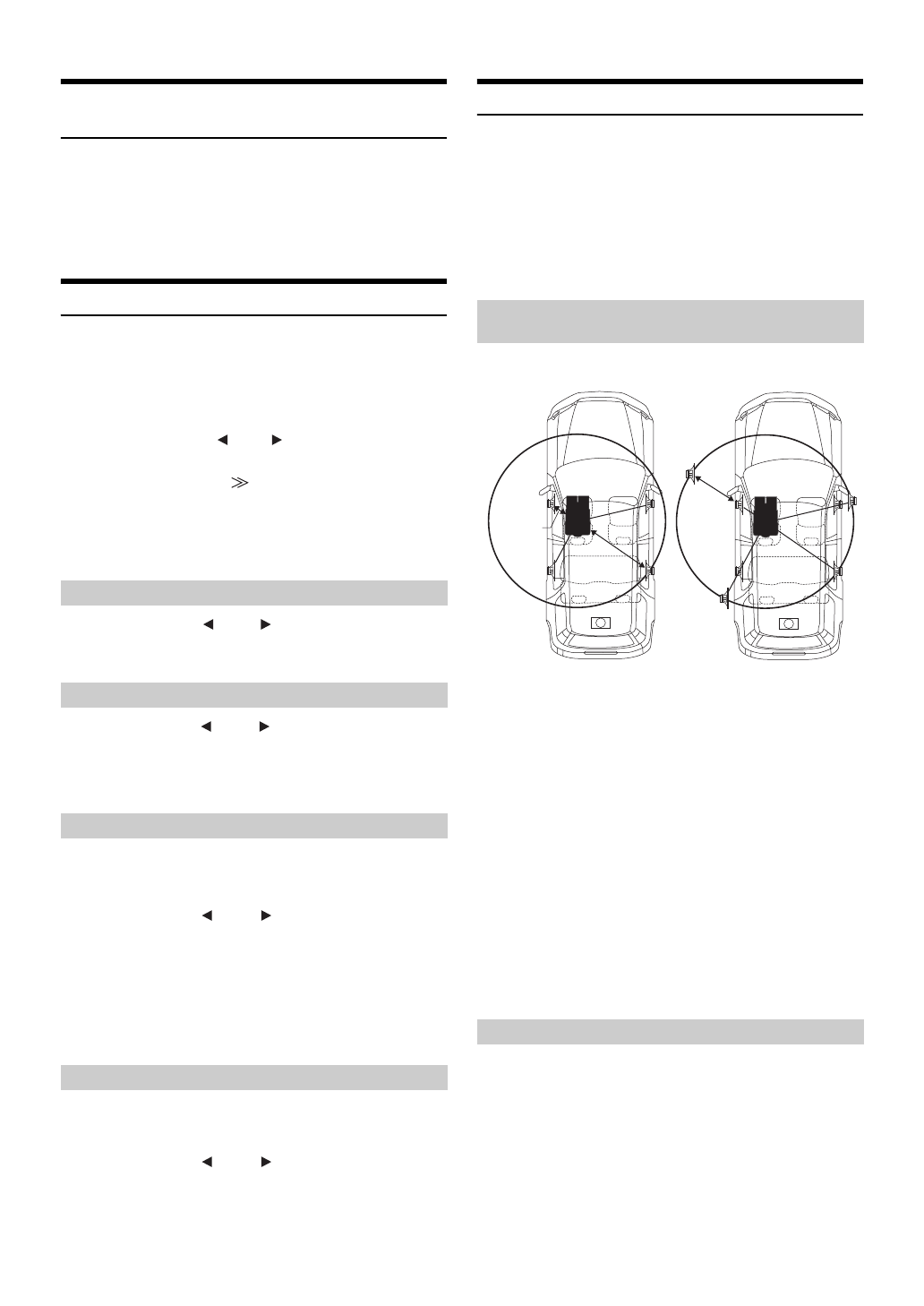

Пример 1. Точка прослушивания:
переднее левое сидение

Пример 2. Точка прослушивания: все сидения

5,1ms

2,25m

0,5m
