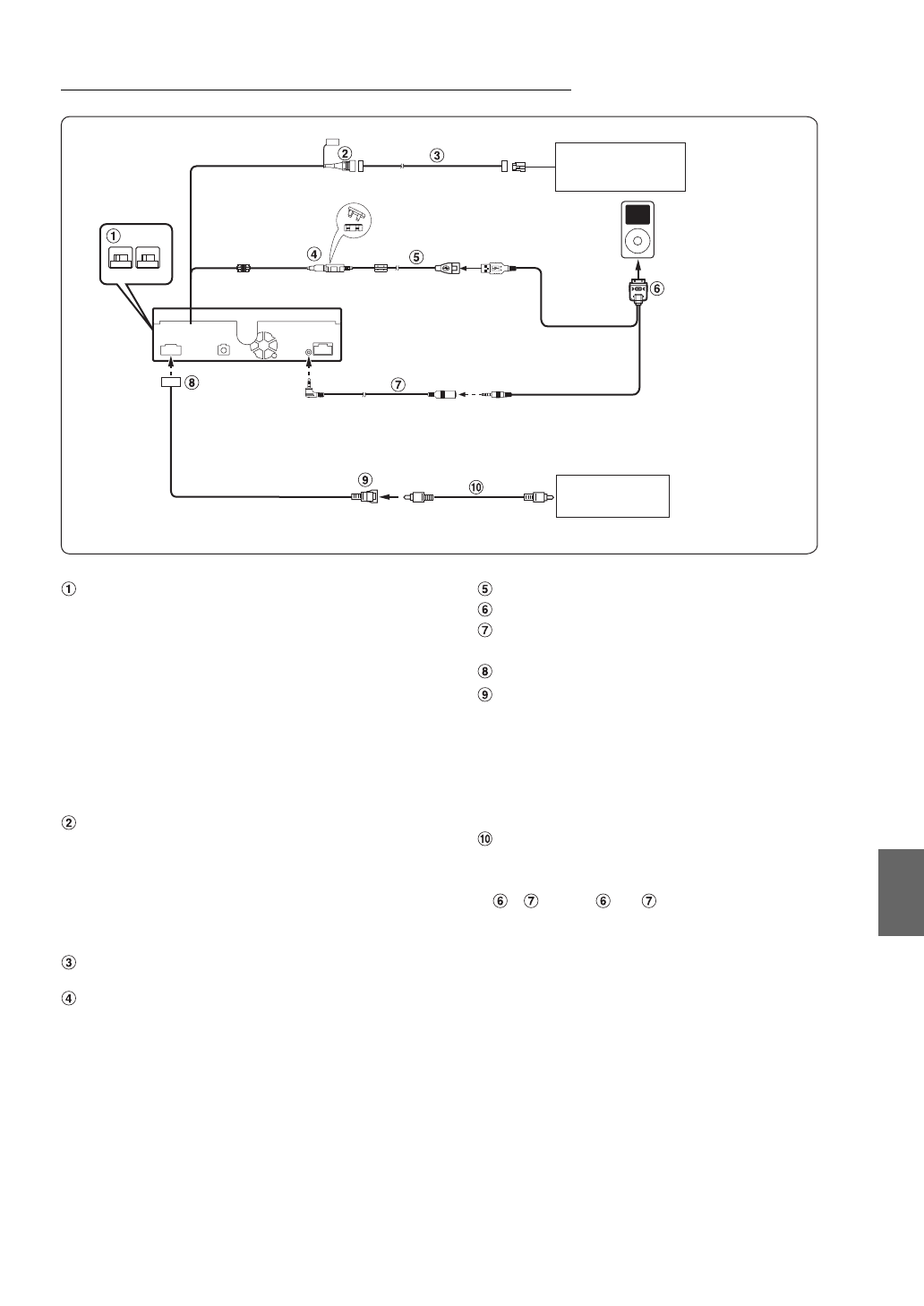

Подключение iPhone/iPod с поддержкой видео и камеры заднего вида

Переключатель систем

При подключении эквалайзера или аудиопроцессора
через Ai-NET переместите два переключателя в
положение EQ/DIV. Если процессор не подключен,
оставьте переключатель в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).

•

Не устанавливайте эти два переключателя в разные
положения.

•

Перед изменением положения переключателя не забудьте
выключить питание устройства.

Входной прямой разъем CAMERA

Используйте при подключении приобретаемой
дополнительно камеры заднего вида (например,

HCE-C107D и т.д.).

•

Задайте значение “Direct” в разделе “Настройка входа
режима камеры заднего вида” (стр. 46) при подключении
камеры заднего вида с выходным разъемом Direct, таким
как HCE-C107D.

Удлинительный кабель для камеры

(поставляется с HCE-C107D)
USB-разъем

Удлинительный USB-кабель (в комплекте)

*

USB-кабель 30P (приобретается дополнительно)

*

Удлинительный кабель AV (приобретается
дополнительно)
Разъем AV
Разъем RCA видеовхода/входа камеры (AUX/
CAMERA IN) (желтый)

Используется для входа видеосигнала AUX или при
подключении камеры заднего вида с помощью
выходного разъема RCA.

•

Задайте значение “AUX” в разделе “Настройка входа
режима камеры заднего вида” (стр. 46) при подключении
камеры заднего вида с помощью выходного разъема RCA.

Кабельный удлинитель RCA (приобретается
дополнительно)

*  Дополнительный аксессуар KCU-451iV содержит кабели

 и

. Кабели

 или

 не удастся приобрести

отдельно.

К разъему видеовыхода

iPhone/iPod с поддержкой
видео (приобретается
дополнительно)

Камера заднего вида

(приобретается

дополнительно)

(Желтый)

Камера заднего вида

(приобретается дополнительно)

HCE-C107D

защелка-фиксатор

NORM EQ/DIV
