Установка

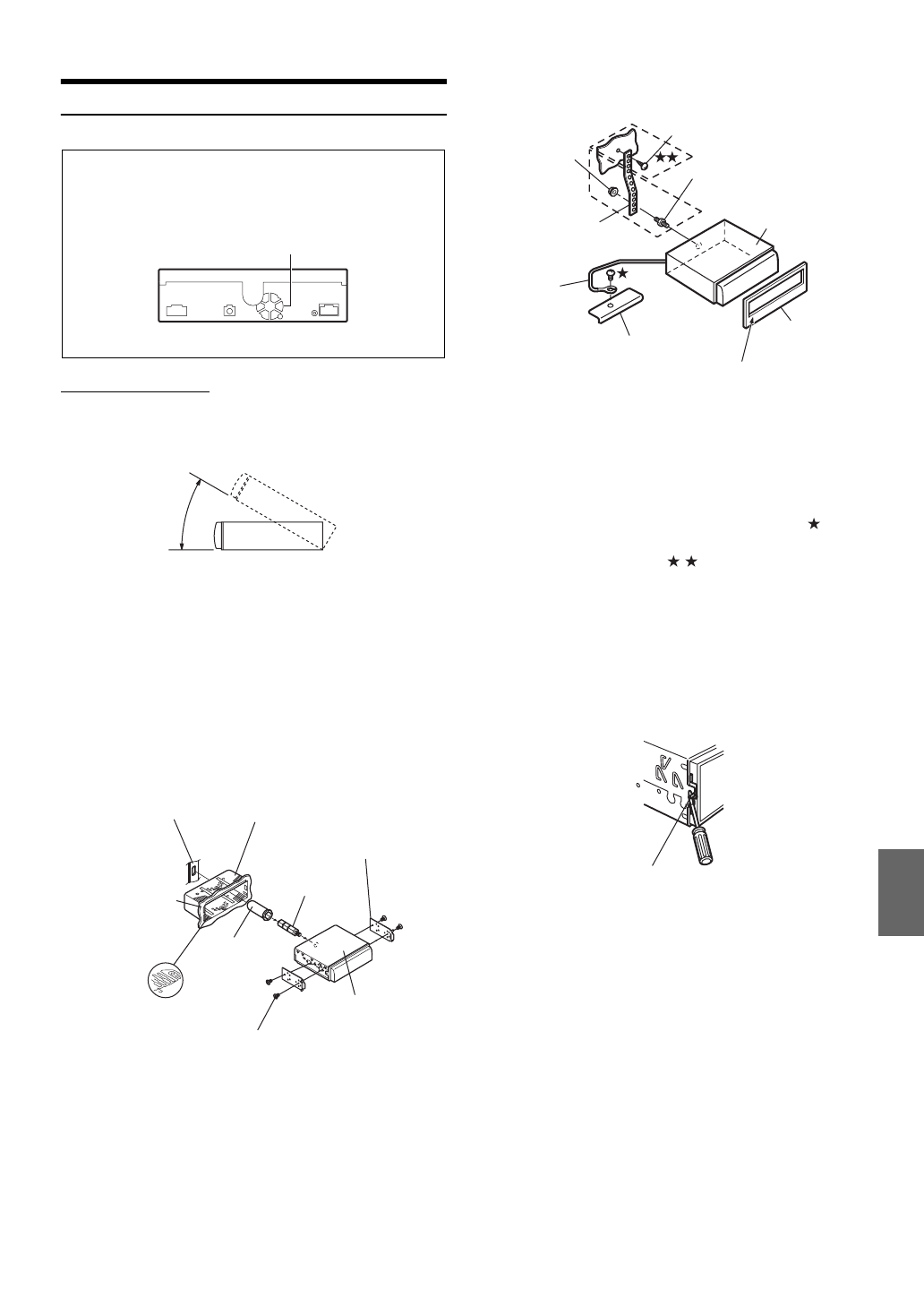

Установка монитора

Место установки

Прежде чем определить место для установки, убедитесь, что

открытие и закрытие дисплея не будет препятствовать

перемещению рычага переключения передач.

•

Устанавливайте под углом не более 30 градусов от
горизонтали.

•

Угол поворота монитора, установленный на заводе, равен
90 градусам. В зависимости от модели автомобиля
дисплей при открытии может касаться приборной
панели. Угол монитора можно отрегулировать и
сохранить в памяти, чтобы монитор не касался
приборной панели при открытии. Для получения
информации о настройке монитора см. “Изменение угла
наклона монитора” на стр. 41.

Выбранный угол монитора остается в памяти даже после
отключения автомобильного аккумулятора.

Удаление

1.

Используя маленькую отвертку (или подобный

инструмент), протолкните стопорные штифты в

положение “верх” (см. описание шага 3). После

разблокирования обоих штифтов вытаскивайте

устройство осторожно, чтобы избежать повторной

блокировки первого штифта до разблокировки

второго.

2. Выдвиньте устройство, оставляя его

незаблокированным.

1

Вставьте монтажную рамку в приборную панель.
Установите прилагаемый кронштейн на монитор.

•

Используйте прилагаемые винты с плоской головкой

(M4

×

 5) для установки монитора.

В противном случае можно повредить устройство.

* Если установленная монтажная рамка не закреплена в

приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.

Отверстие для вентиляции

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе циркуляция
воздуха может быть затруднена. При блокировке тепло будет
накапливаться внутри устройства, что может привести к возгоранию.

Задняя часть устройства

Кронштейн

Монтажная рамка
(в комплекте)

Монтажный
кронштейн (в
комплекте)

IVA-D800R

Винты с плоской головкой
(M4

×

 5) (в комплекте)

Приборная
панель

Резиновый
колпачок
(в
комплекте)

Болт с шестигранной

головкой

(в комплекте)

Нажимные
пластины

*

2

Если автомобиль оборудован кронштейном, вставьте

длинный болт с шестигранной головкой в заднюю

панель устройства IVA-D800R и наденьте на болт

резиновый колпачок. Если автомобиль не оборудован

кронштейном, укрепите блок монитора металлической

монтажной полосой (не входит в комплект). Прикрепите

заземляющий провод устройства к оголенной

металлической поверхности с помощью винта (

), уже

закрепленного на корпусе автомобиля.

•

Для винтов с маркировкой

 используйте

соответствующие винты для выбранного расположения
установки.

Подключите каждый провод усилителя или

эквалайзера к соответствующему проводу, выходящему

из левой нижней части устройства IVA-D800R.

Подключите все выводы устройства IVA-D800R в

соответствии с описанием, представленным в разделе

подключений.

3

Вставьте устройство IVA-D800R в приборную панель.

После установки устройства убедитесь в том, что

стопорные штифты целиком находятся в нижнем

положении. Для этого сильно нажмите на устройство,

одновременно толкая стопорный штифт вниз с

помощью маленькой отвертки. Это гарантирует

правильную фиксацию устройства и не позволяет ему

случайно выскочить из приборной панели. Установите

входящую в комплект переднюю рамку.

Шуруп

Двухсторонний болт

IVA-D800R

Передняя рамка

(в комплекте)

Широкий край должен
быть направлен вниз.

Корпус

Вывод
заземления

Металлическая
монтажная полоса

Шестигранная
гайка (M5)

Стопорный штифт
