-RU

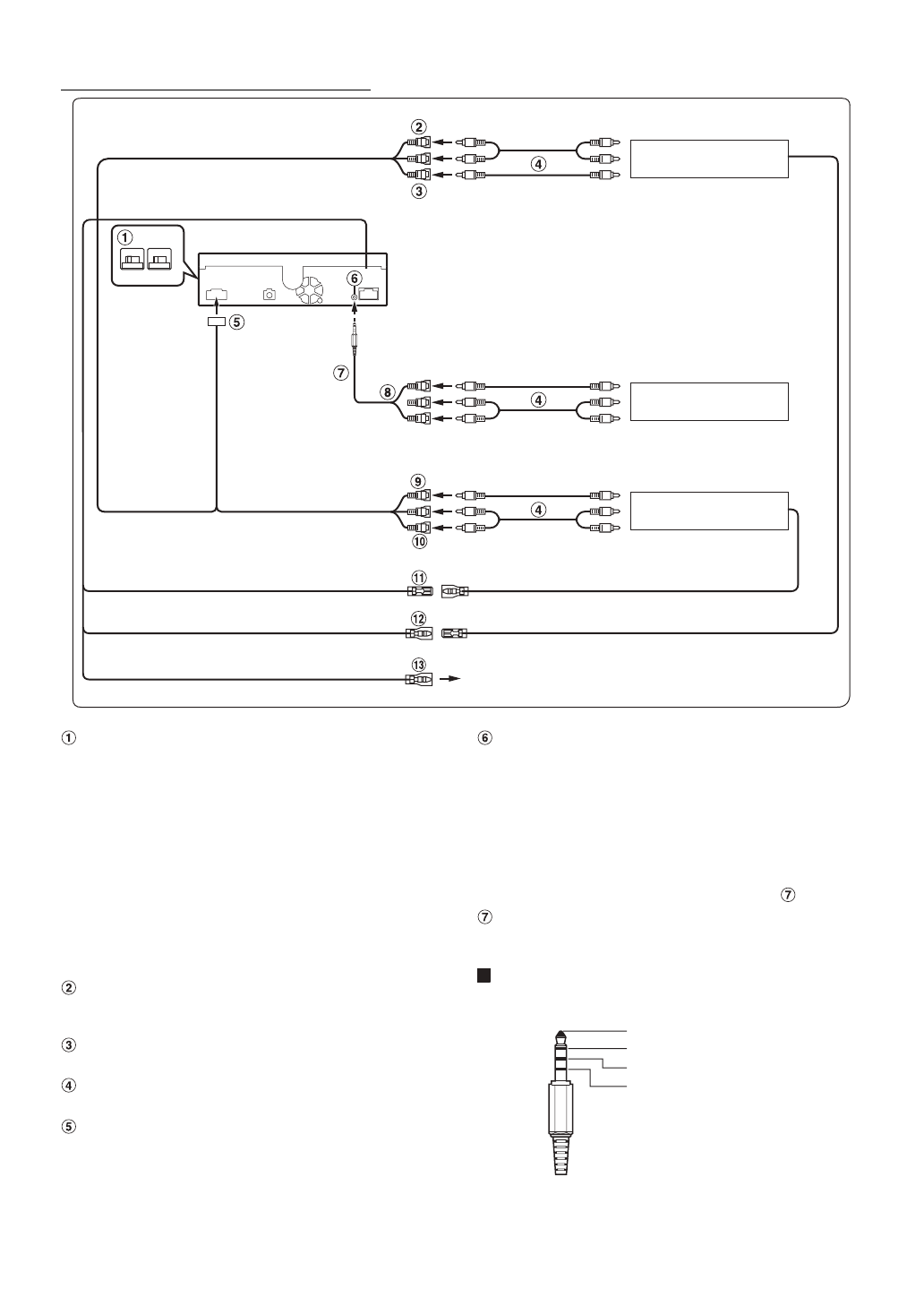

При подключении внешнего оборудования

Переключатель систем

При подключении эквалайзера или аудиопроцессора
через Ai-NET переместите два переключателя в
положение EQ/DIV. Если процессор не подключен,
оставьте переключатель в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).

•

Не устанавливайте эти два переключателя в разные
положения.

•

Перед изменением положения переключателя не забудьте
выключить питание устройства.

Разъем аудиовыхода (AUX OUTPUT)

КРАСНЫЙ - правый аудивыход, БЕЛЫЙ - левый
аудиовыход.

Разъем видеовыхода (AUX OUTPUT) (желтый)

Используется для вывода видеосигнала.

Кабельный удлинитель RCA (приобретается
дополнительно)

Разъем AV

Входной разъем iPod (V)/AUX

Ввод аудио-/видеосигналов iPhone/iPod с поддержкой
видео или аудио-/видеосигналов AUX.

•

Задайте для параметра “AUX2 IN” значение “AUX” в
разделе “Настройка режима AUX” (стр. 45), если
выполняется ввод обычных видео-/аудиосигналов AUX.

•

Если этот разъем используется в качестве обычного
входного видео-/аудиоразъема (вход AUX 2), следует
приобрести дополнительный интерфейсный кабель AV/
RCA. Дополнительные сведения см. в разделе

Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (приобретается
дополнительно)

Используемый 4-полюсный миниразъем AV

Обозначение соединений данной системы:

•

Конфигурация имеющихся в продаже 4-полюсных
миниразъемов АВ не является унифицированной.

аудио Л (белый)

Аудио П (красный)

Заземление

Видео (желтый)

К разъему аудиовхода

К разъему видеовхода

К разъему аудиовыхода

К разъему видеовыхода

Задний монитор (приобретается
дополнительно)

ТВ-тюнер или видеомагнитофон
(приобретается дополнительно)

(белый/коричневый)

REMOTE OUT

REMOTE IN

(белый/коричневый)

REMOTE IN

REMOTE OUT

(белый/коричневый)

(оранжевый/белый)

REVERSE

Используется при подключении камеры
заднего вида.

DVE-5207 и т.д.

(приобретается дополнительно)

К разъему видеовыхода

К разъему аудиовыхода

NORM EQ/DIV
