85

-RU

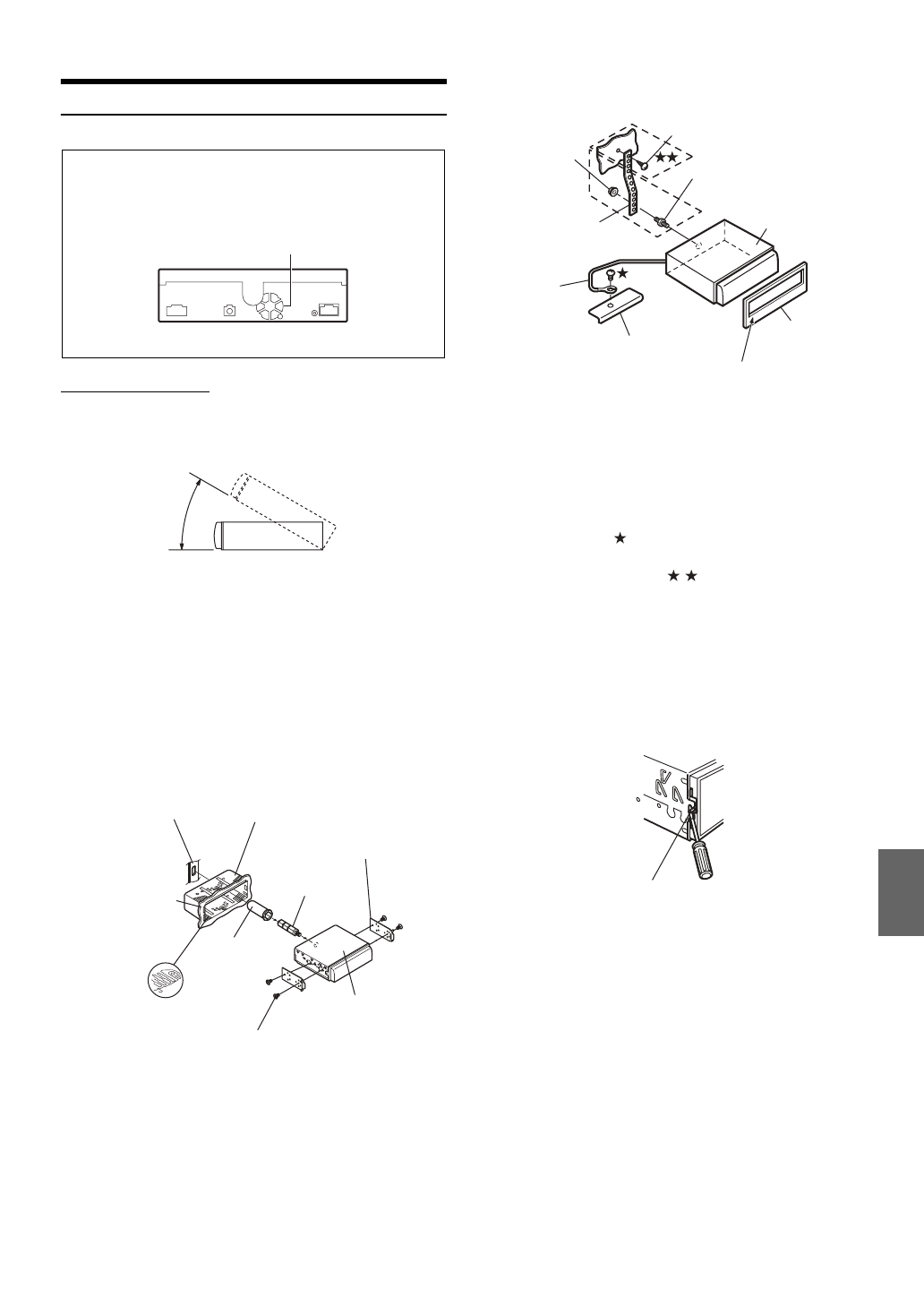

Установка

Установка монитора

Место установки

Прежде чем определить место для установки, убедитесь, что
открытие и закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.

•

Устанавливайте под углом не более 30 градусов от
горизонтали.

•

Угол поворота монитора, установленный на заводе, равен
90 градусам. В зависимости от модели автомобиля
дисплей при открытии может касаться приборной
панели. Угол монитора можно отрегулировать и
сохранить в памяти, чтобы монитор не касался
приборной панели при открытии. Для получения
информации о настройке монитора см. “Изменение угла
наклона монитора” на стр. 39.

Выбранный угол монитора остается в памяти даже после
отключения автомобильного аккумулятора.

Удаление

1. Используя маленькую отвертку (или подобный

инструмент), протолкните стопорные штифты в
положение “верх” (см. описание шага 3). После
разблокирования обоих штифтов вытаскивайте
устройство осторожно, чтобы избежать повторной
блокировки первого штифта до разблокировки
второго.

2. Выдвиньте устройство, оставляя его

незаблокированным.

1

Вставьте монтажную рамку в приборную панель.
Установите прилагаемый кронштейн на монитор.

•

Используйте прилагаемые винты с плоской головкой

(M4

×

 5) для установки монитора.

В противном случае можно повредить устройство.

* Если установленная монтажная рамка не закреплена в

приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.

Отверстие для вентиляции

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе циркуляция
воздуха может быть затруднена. При блокировке тепло будет
накапливаться внутри устройства, что может привести к возгоранию.

Задняя часть устройства

Кронштейн

Монтажная рамка
(в комплекте)

Монтажный
кронштейн (в
комплекте)

IVA-D511RB/
IVA-D511R

Винты с плоской головкой
(M4

×

 5) (в комплекте)

Приборная
панель

Резиновый
колпачок
(в
комплекте)

Болт с шестигранной
головкой
(в комплекте)

Нажимные
пластины

*

2

Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства IVA-D511RB/IVA-D511R и наденьте на
болт резиновый колпачок. Если автомобиль не
оборудован кронштейном, укрепите блок монитора
металлической монтажной полосой (не входит в
комплект). Прикрепите заземляющий провод
устройства к оголенной металлической поверхности с
помощью винта (

), уже закрепленного на корпусе

автомобиля.

•

Для винтов с маркировкой

 используйте

соответствующие винты для выбранного расположения
установки.

Подключите каждый провод усилителя или
эквалайзера к соответствующему проводу, выходящему
из левой нижней части устройства IVA-D511RB/IVA-
D511R. Подключите все выводы устройства IVA-D511RB/
IVA-D511R в соответствии с описанием,
представленным в разделе подключений.

3

Вставьте устройство IVA-D511RB/IVA-D511R в
приборную панель. После установки устройства
убедитесь в том, что стопорные штифты целиком
находятся в нижнем положении. Для этого сильно
нажмите на устройство, одновременно толкая
стопорный штифт вниз с помощью маленькой отвертки.
Это гарантирует правильную фиксацию устройства и не
позволяет ему случайно выскочить из приборной
панели. Установите входящую в комплект переднюю
рамку.

Шуруп

Двухсторонний болт

IVA-D511RB/
IVA-D511R

Передняя рамка

(в комплекте)

Широкий край должен
быть направлен вниз.

Корпус

Вывод
заземления

Металлическая
монтажная полоса

Шестигранная
гайка (M5)

Стопорный штифт
