90

-RU

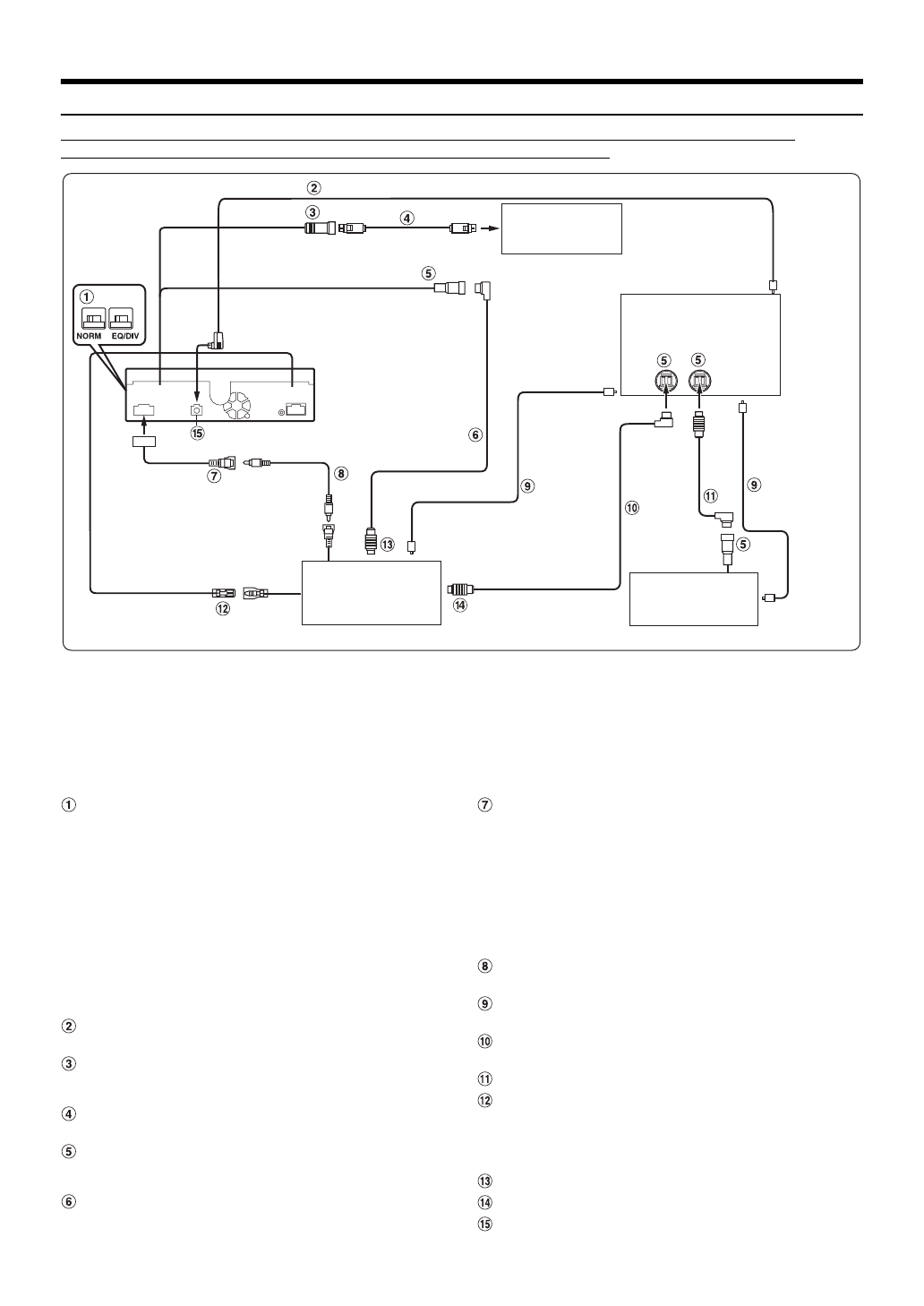

Пример системы

Подключите совместимый с шиной Ai-NET аудиопроцессор (поддерживающий цифровое оптическое
подключение), систему навигации, проигрыватель DVD-дисков и чейнджер.

•

При подключении совместимого с цифровым оптическим входом устройства необходимо установить режим работы
этого устройства. См. “Настройка цифрового выхода” (стр. 46).

При использовании оптического кабеля соблюдайте следующие меры предосторожности.

•

Не скручивайте оптический кабель витками с радиусом менее 30 мм.

•

Не устанавливайте предметы на оптический кабель.

•

Не сгибайте оптический кабель под острым углом.

Навигационная система
(приобретается
дополнительно)

Входной цифровой
оптический разъем
(для главного блока)

Аудиопроцессор (Ai-NET)
(поддерживающий цифровое
оптическое подключение)
(приобретается дополнительно)

Входной цифровой
оптический разъем
(для проигрывателя
DVD-дисков)

Кабель
Ai-NET

Входной
цифровой
оптический
разъем (для
чейнджера)

*

Оптический

кабель

Кабель
Ai-NET

CD-чейнджер (Ai-NET)
(приобретается
дополнительно)

*

Подключайте только совместимый с цифровым оптическим входом чейнджер

Видеопроигрыватель DVD-
дисков (Ai-NET) (DVA-5210 и
т. д.) (приобретается
дополнительно)

Оптический кабель

REMOTE IN

REMOTE OUT

(белый/
коричневый)

(белый/
коричневый)

(Желтый)

Кабель Ai-NET

(Желтый)

Оптический цифровой кабель (KWE-610A)

NVE-N099P и т. д.

Переключатель систем

При подключении эквалайзера или аудиопроцессора
через Ai-NET переместите два переключателя в
положение EQ/DIV. Если процессор не подключен,
оставьте переключатель в положении NORM.
Переместите оба переключателя влево, чтобы
установить их в положение NORM.
Переместите оба переключателя вправо, чтобы
установить их в положение EQ/DIV
(если смотреть на переднюю панель).

•

Не устанавливайте эти два переключателя в разные
положения.

•

Перед изменением положения переключателя не забудьте
выключить питание устройства.

Оптический цифровой кабель (KWE-610A)
(приобретается дополнительно)

Входной разъем RGB (черный)

Подключите к выходному разъему RGB системы
навигации.

Кабель RGB (поставляется в комплекте с
системой навигации)

Разъем Ai-NET

Подключите этот вывод к выходному или входному
разъему другого устройства с поддержкой шины Ai-NET.

Кабель Ai-NET (в комплекте с
видеопроигрывателем DVD-дисков)

Разъем RCA видеовхода/входа камеры

(AUX/CAMERA IN) (желтый)

Используется для входа видеосигнала AUX или при
подключении камеры заднего вида с помощью
выходного разъема RCA.

•

Если этот разъем используется в качестве обычного
входного видеоразъема AUX, задайте в разделе “Настройка
входа режима камеры заднего вида” (стр. 44) значение,
отличное от “AUX”, и задайте для параметра “AUX1 IN”
значение ON в разделе “Настройка режима AUX”.

Удлинитель RCA (в комплекте с
видеопроигрывателем DVD-дисков)

Оптический кабель (приобретается
дополнительно)

Кабель Ai-NET (в комплекте с
аудиопроцессором)

Кабель Ai-NET (в комплекте с CD-чейнджером)

Выход дистанционного управления (белый/
коричневый)

Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.

К разъему Ai-NET (серый)

К разъему Ai-NET (черный)

Разъем цифрового выхода (оптический)
