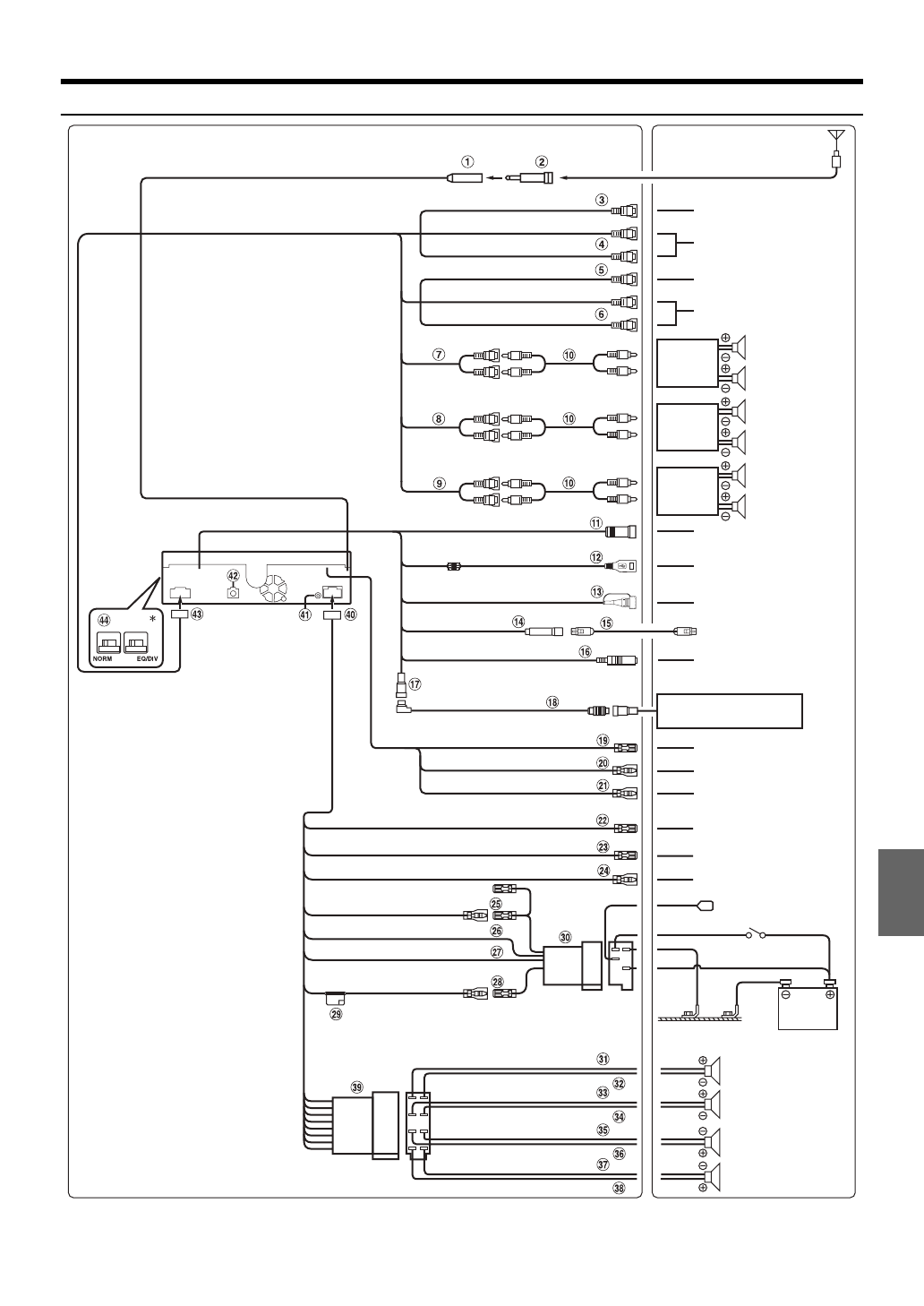

Соединения

•

Переведите переключатель системы в положение “NORM” при подключении только чейнджера (если не используется совместимый с шиной Ai-NET эквалайзер).
Если подключен аудиопроцессор IMPRINT, выберите положение EQ/DIV.

* Переключатели системы находятся на правой стороне устройства (если смотреть на переднюю панель).

(Красный)

К выходному проводу ДУ

Чейнджер компакт-дисков

(приобретается дополнительно)

Сабвуфер

Сабвуфер

Сабвуфер

Тыловой левый

Тыловой правый

Фронт. левый

Фронт. правый

Усилитель

К разъемам выхода
аудиосигнала (П, Л)

К разъемам входа
аудиосигнала (П, Л)

К разъему
видеовыхода

К разъему
видеовхода

(Белый)

(Желтый)

(Красный)

(Белый)

(Желтый)

К плюсовой клемме
сигнального провода лампочки
заднего хода автомобиля

REMOTE IN (белый/коричневый)

REMOTE OUT (белый/коричневый)

К блоку интерфейсу
рулевого пульта ДУ

К интерфейсному блоку
BLUETOOTH INTERFACE (KCE-400BT)
(приобретается дополнительно)

К камере заднего вида,
например HCE-C107D и т.д.

К USB-накопителю/
переносному аудиоплееру
или iPod/iPhone

К системе навигации

Антенна

Антенный ISO-разъем

К телефону автомобиля

К питанию антенны

REVERSE (оранжевый/белый)

К усилителю или эквалайзеру

Батарея

Замок зажигания

Фронтальный левый

Тыловой левый

Тыловой правый

Фронтальный правый

Динамики

(синий/белый)

(Синий)

(розовый/черный)

(желтый/синий)

(Желтый)

(Черный)

(Красный)

(Зеленый)

(Зеленый/черный)

(Белый/черный)

(Серый)

(Фиолетовый/черный)

(Фиолетовый)

ВХОДНОЙ ПРЕРЫВАТЕЛЬ
ЗВУКА

УДАЛЕННОЕ ВКЛЮЧЕНИЕ

СТОЯНОЧНЫЙ ТОРМОЗ

ACC

Заземление

ПИТАНИЕ АНТЕННЫ

БАТАРЕЯ

(Серый/черный)

(Белый)

К входному проводу ДУ

К сигнальному проводу
стояночного тормоза
