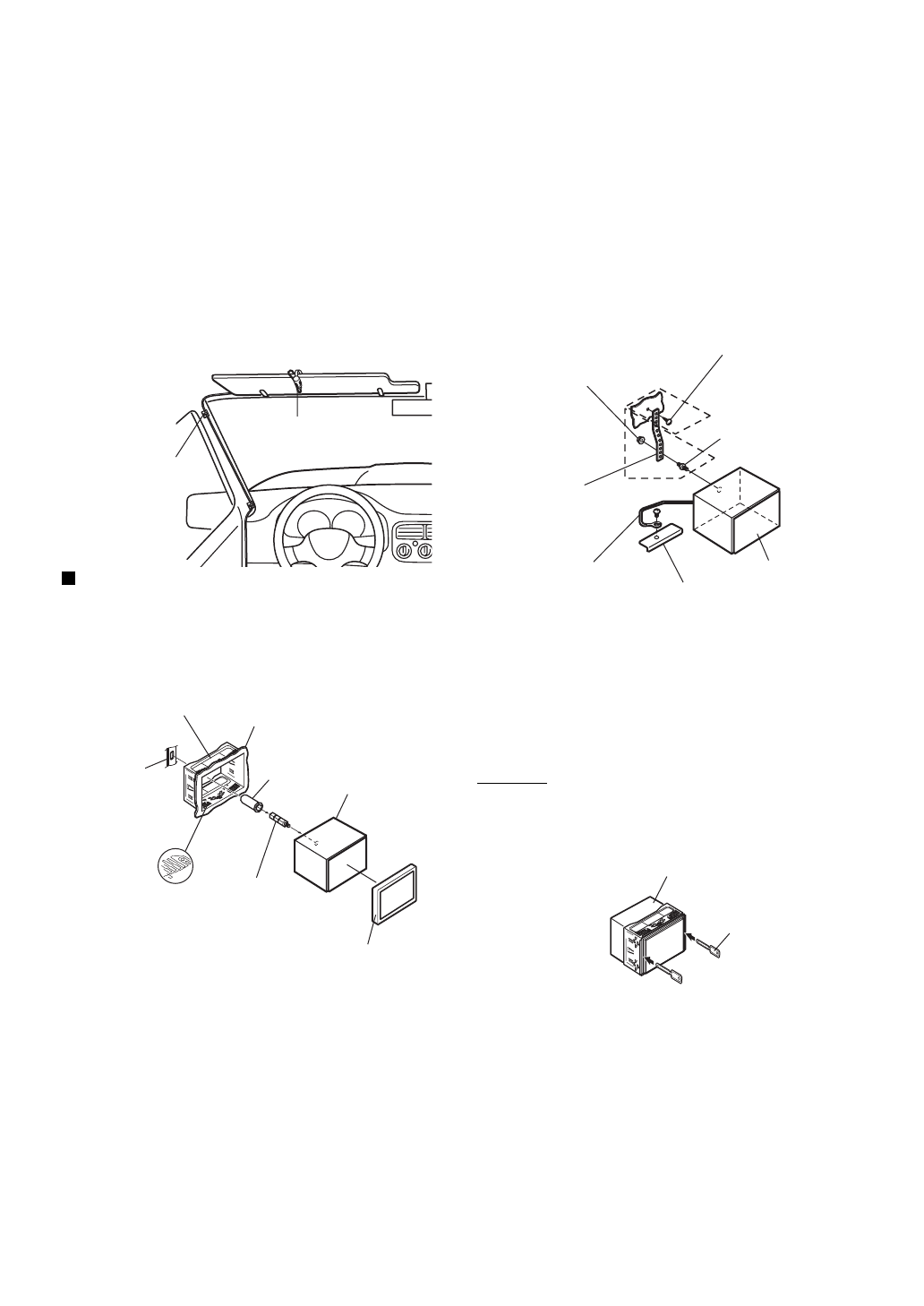

Установка микрофона.

Для обеспечения безопасности убедитесь в следующем:

•

Место для установки устойчивое и прочное.

•

Установка не создаст помех для обзора водителя и
выполнения действий.

•

Микрофон расположен в месте, где хороший прием
голоса водителя (на солнцезащитном козырьке и
т.п.).

Когда говорите в микрофон, не следует менять свое
обычное положение тела, принятое для вождения
автомобиля. Такие действия отвлекают внимание и
могут помешать безопасному движению автомобиля.
Когда устанавливаете микрофон, тщательно
оценивайте направление и расстояние. Убедитесь, что
в выбранном месте голос водителя хорошо
принимается.

Для INE-W920R

5

Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 96).
Сдвиньте устройство в монтажную рамку и
закрепите.

*

1

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

*

2

Можно установить входящую в комплект лицевую
панель.

6

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства INE-W920R и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

*

1

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства INE-W920R в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

7

Вставьте устройство INE-W920R в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Удаление

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

Кабельный зажим

(приобретается

дополнительно)

Микрофон

Монтажный стакан
(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель

*

2

 (в комплекте)

Данное устройство

Шестигранный болт
(в комплекте)

Ключ для
кронштейна

Нажимные
пластины

*

1

Шестигранная гайка (M5)

Шуруп

Двухсторонний болт

Данное устройство

Корпус

Вывод заземления

Металличес-
кая монтажная
полоса

*

2

*

1

Данное устройство

Ключи для
кронштейна
(в комплекте)
