70
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Передний редуктор
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указываемыми в таблице регламента технического обслуживания, начинающейся на
стр. 63. Поддерживайте уровень масла по кромку заливного отверстия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификаций элементов трансмиссии на стр. 69. На стр. 94 указаны каталож-
ные номера продуктов POLARIS.
Уровень масла

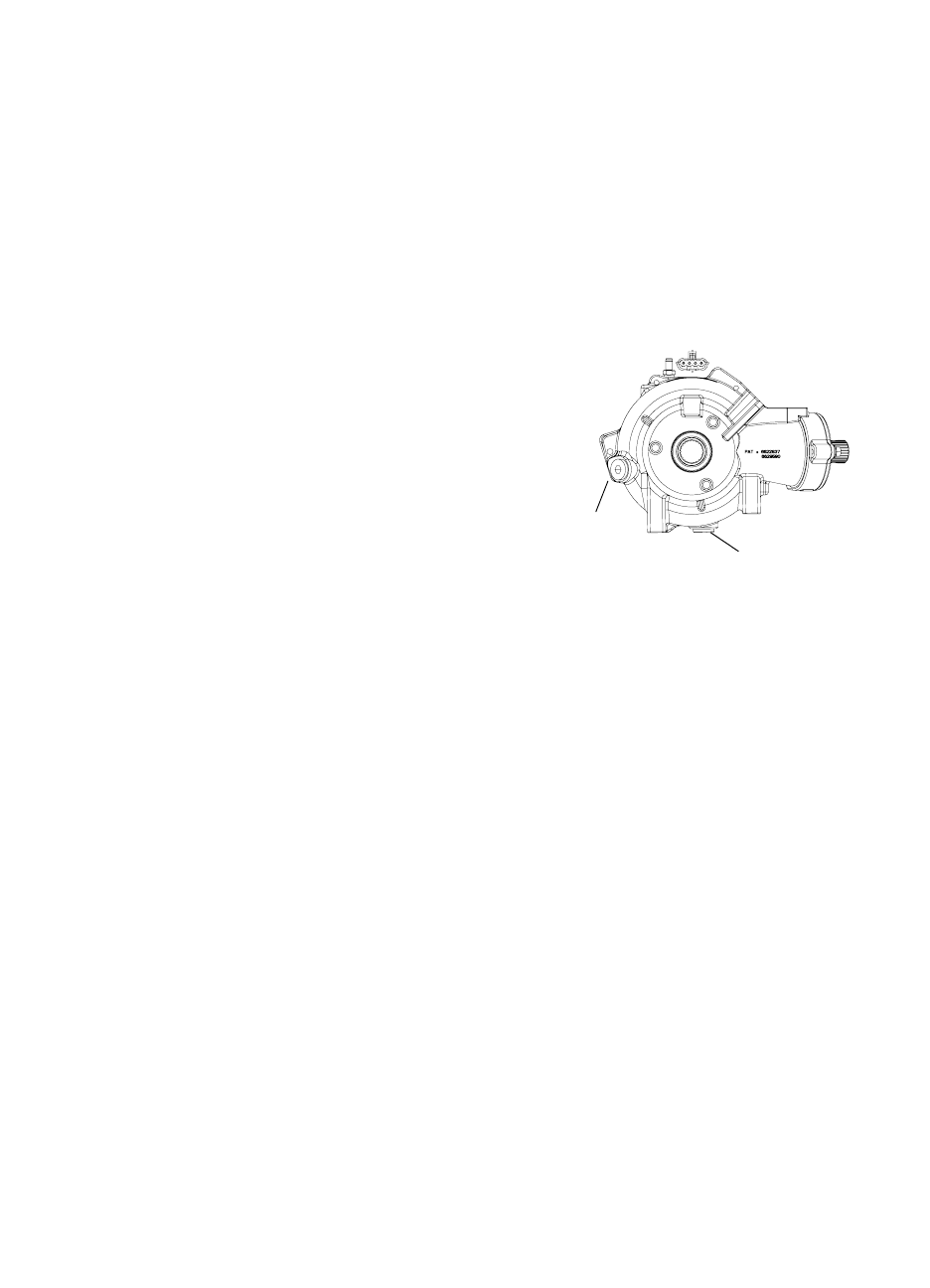

Заливная пробка расположена в правой части
картера редуктора.
1. Расположите технику на ровной поверхно-
сти.
2. Снимите заливную пробку. Проверьте уро-
вень масла.
3. Долейте рекомендованное масло при необ-
ходимости.
4. Установите заливную пробку. Затяните в
соответствии со спецификацией.
Замена масла
1. Установите снегоболотоход на подъемник.
2. Снимите переднее колесо со стороны водителя.
3. Снимите заливную пробку.
4. Расположите емкость для отработанного масла под сливной пробкой справа.
5. Снимите сливную пробку. Полностью слейте масло.
6. Очистите и установите сливную пробку. Затяните в соответствие со специфика-
цией.
7. Долейте рекомендованное масло.
8. Установите заливную пробку. Затяните в соответствии со спецификацией.
9. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
Сливная
пробка
Заливная
пробка
