69
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Коробка передач)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
63. Проверьте уровень масла, он должен доходить до нижней части заливного
отверстия. За информацией по рекомендованному маслу и спецификациями,
обратитесь к таблице спецификации элементов трансмиссии. На стр. 94 указаны
каталожные номера продуктов POLARIS.
Уровень масла
Заливная пробка расположена с правой стороны редуктора. Доступ к сливной пробке с
задней правой стороны транспортного средства.
1. Расположите технику на ровной поверхности. Выверните заливную пробку
2. Проверьте уровень масла. Открутите заливную пробку добавьте рекомендованное
масло при необходимости.
3. Установите заливную пробку. Затяните в соответствии со спецификацией.

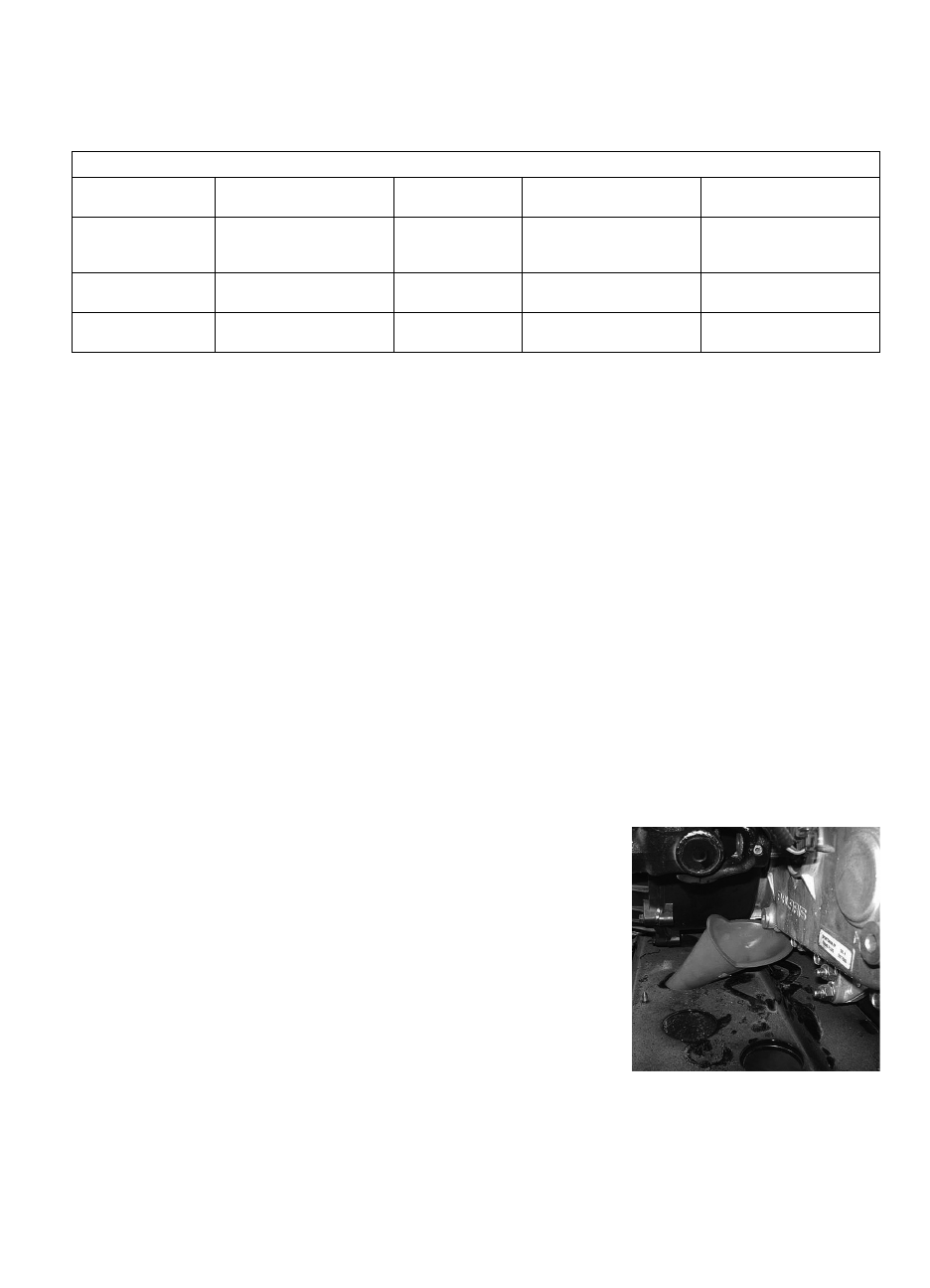

Замена масла
Для поддержания гарантии на снегоболотоход замену масла в коробке передач должен
производить дилер. Сливная пробка расположена на дне коробки передач.
1. Открутите заливную пробку.
2. Вставьте воронку в отверстие в защите днища под
сливной пробкой. Поместите емкость для
отработанного масла под транспортным средством
туда, где находится воронка.
3. Снимите сливную пробку. Полностью слейте масло.
4. Установите сливную пробку с новой прокладкой.
Затяните в соответствие со спецификацией..
5. Долейте рекомендованное масло
6. Установите заливную пробку. Затяните в соответствии
со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
RANGER
Diesel Спецификации трансмиссии
Трансмиссия
Масло
Емкость
Затяжка заливной
пробки
Затяжка сливной
пробки
Главная коробка
передач
(Трансмиссия)
AGL Gearcase
Lubricant &
Transmission Fluid
1000 мл
16.3 Нм
16.3 Нм
Масло переднего
редуктора
Жидкость Demand
drive
200 мл
11-13.6 Нм
15 Нм
Масло заднего
редуктора
ATV Angle Drive Fluid
591 мл
27-40 Нм
0.2-0.3 Нм
