12
БЕЗОПАСНОСТЬ

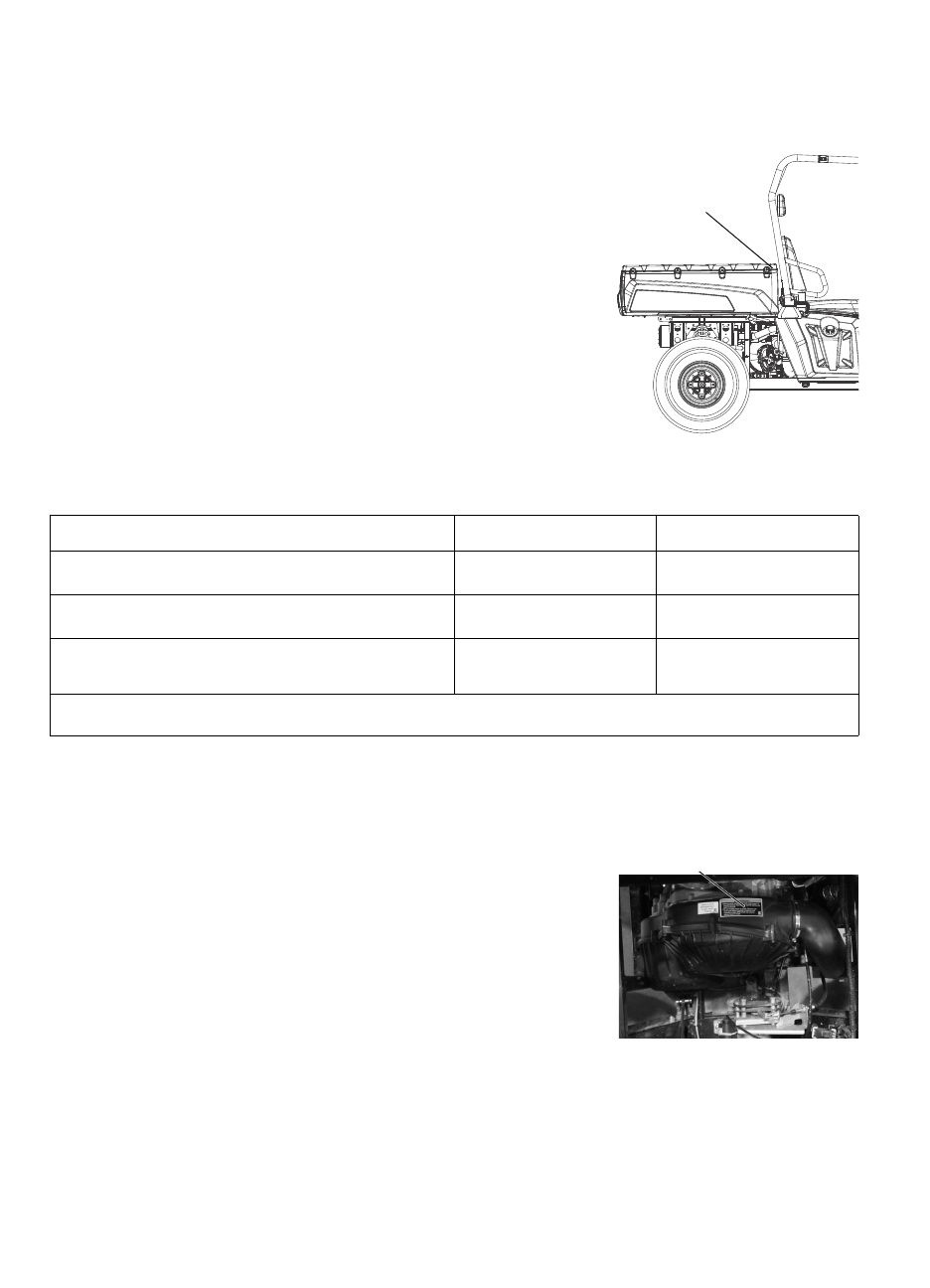

Предупредительные таблички и их расположение
Предупреждение о давлении в шинах/нагрузке/пассажирах
ВНИМАНИЕ
x
• Не перевозите пассажиров в кузове.
• Водителя и пассажира может выбросить со своих мест.
Это может привести к серьезной травме или гибели.
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА снегобо-
лотоходА может стать причиной потери управления и, как
результат, стать причиной ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ПРИ-
ВЕСТИ К ЛЕТАЛЬНОМУ ИСХОДУ.
• При движении с грузом снизьте скорость и обеспечьте
достаточный тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяже-
сти или незакрепленных грузов увеличивает риск
потери контроля. Центр тяжести груза должен нахо-
диться как можно ниже, груз должен быть хорошо сба-
лансирован и надежно закреплен.
• Для устойчивого движения по пересеченной местности рекомендуем снизить скорость и по
возможности облегчить груз.
МАКСИМАЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ
КУЗОВА
454 кг
454 кг
ДАВЛЕНИЕ В ШИНАХ PSI (KПa)
ПЕРЕДНИЕ 10 (69)
ЗАДНИЕ 12 (83)
ПЕРЕДНИЕ 12 (83)
ЗАДНИЕ 16 (110)
МАКСИМАЛЬНЫЙ ВЕС, ВКЛЮЧАЯ ВЕС САМОГО
снегоболотоходА, ВОДИТЕЛЯ, ПАССАЖИРА, ГРУЗА
И ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ
682 кг
795 кг
7180170
Предупреждение на
крышке вариатора
Предупреждение на крышке вариатора
ВНИМАНИЕ
НЕ НАСТУПАЙТЕ
• Движущиеся детали, которые находятся под кожухом ремня
вариатора, представляют большую опасность. Езда на снего-
болотоходе со снятым кожухом ремня вариатора ЗАПРЕ-
ЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и
вариатора. Это приводит к поломкам ответственных деталей,
изменению баланса масс деталей или увеличению оборотов
двигателя, что может стать причиной аварий и несчастных
случаев.
7172563
Переключение передач
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание возможных повреждений трансмиссии переключайте передачи, только на полно-
стью остановленном снегоболотоходе, холостых оборотах двигателя и нажатой педали тормоза.
7172674
RANGER
4 x 4 Diesel
Crew Diesel
За более подробной информацией по размещению груза обратитесь к настоящему
Руководству или дилеру Polaris.
