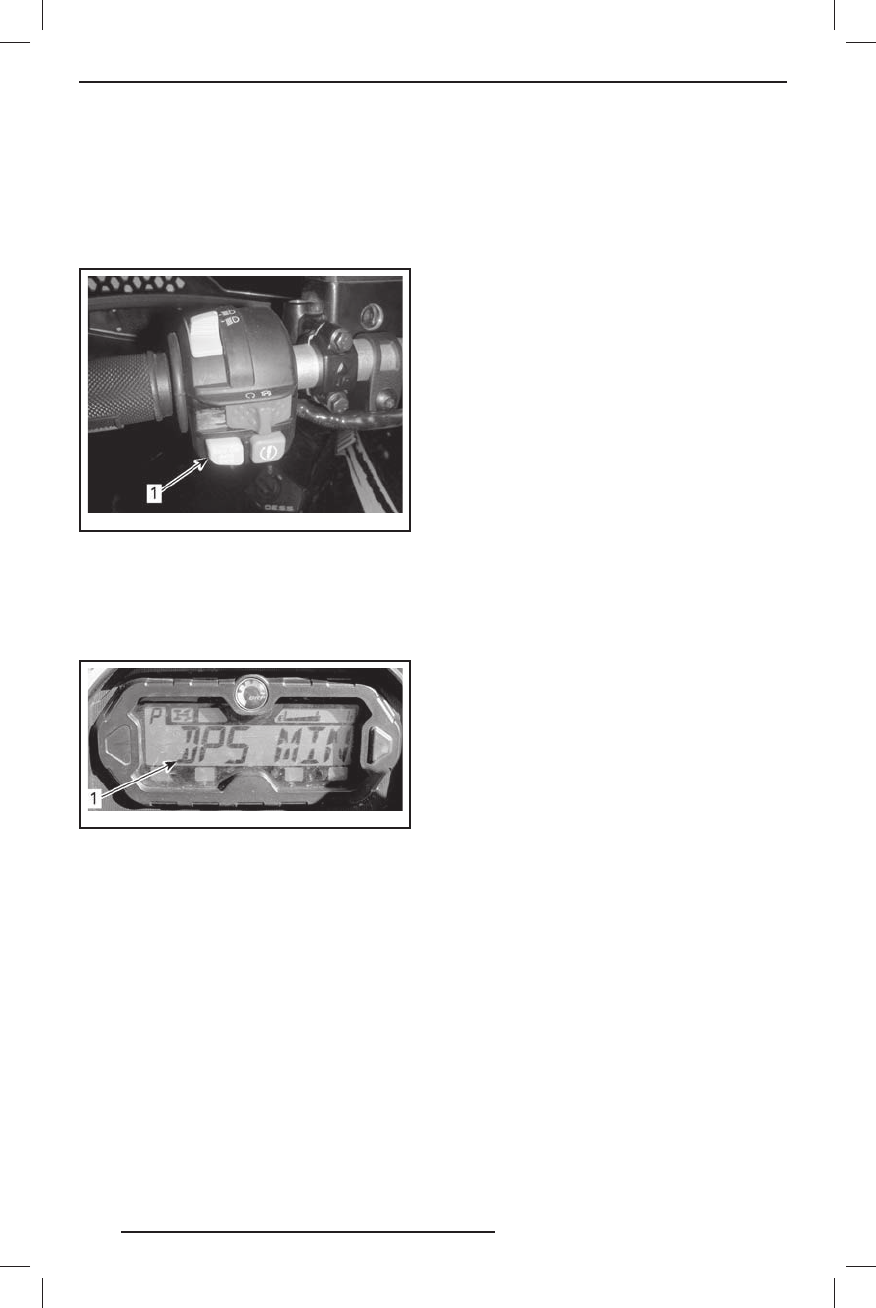

86
Проверка тек ущих настроек DPS осу-
ществляется в следующей последова -
тельности.
1. На жмите и отпустите кнопк у изме -
н е н и я р еж и м о в р а б от ы ус и л и тел я
рулевого управления (
DPS
).
vm o20 12-0 14- 021 _d
ТИПОВОЙ ВАРИАНТ
1. Кнопка изменения режимов работы усилите -
ля рулевого управления ( DPS )
2. Те к у щ и е н а с т р о й к и о т о б р а з я т с я
на дисплее многофункционального
информационного центра.
vm o20 10-0 06- 002 _a
1. Отображение режимов работы DPS
Изменение режимов работы усилителя
рулевого управления.
1. На ж мите и удерж ив айте в течение
2 сек унд кнопк у DPS, чтобы перейти
к следующей настройке.
2. Отпустите кнопк у DPS.
3. Повторяйте приведённые выше шаги,
пока не будет выбрана необходимая
настройка.
ПРИМЕЧАНИЕ :
Возможность рег ули -
ровки усилителя рулевого управления
при движении задним ходом не предус -
мотрена.
НАСТРОЙК А МОТОВЕЗДЕХОД А
`13 Can-Am Renegade 500_800_1000.indb 86
`13 Can-Am Renegade 500_800_1000.indb 86
19.11.2012 11:07:44
19.11.2012 11:07:44
