110
Свечи зажигания
Получение доступа к свечам
зажигания
Снимите боковые панели.
Отсоедините провод свечи зажигания.
Снятие свечи зажигания
Выв ер ни те с в еч у з а ж игани я н а од ин
оборот.
!
О С ТОРОЖ НО П р и работе с о сжа -
тым воз ду хом наде вайте защ итные
оч ки.
Очистите свечу, за жигания и головк у
цилиндра (если есть возможность, де -
лайте это с помощью сжатого возду ха).
Полностью выверните и извлеките све -
чи зажигания.

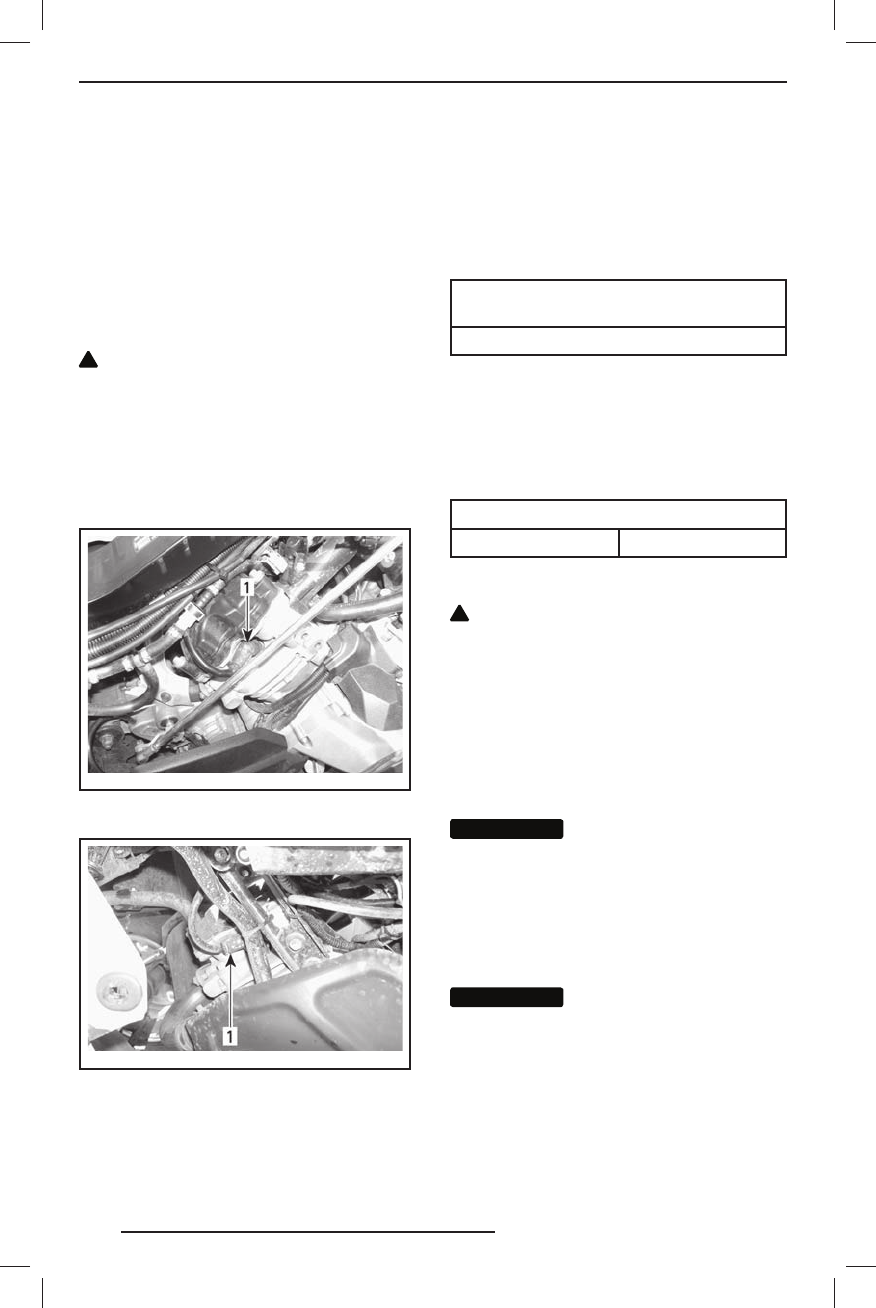

vm o20 06-0 07- 029 _a
ПРАВАЯ СТОРОНА — ЗА ДНИЙ ЦИЛИНДР
1. Свеча зажигания
vm o20 06-0 07- 030 _a
ЛЕВАЯ СТОРОНА — ПЕРЕДНИЙ ЦИЛИНДР
1. Свеча зажигания
Установка свечи зажигания
Перед установкой свечи зажигания ещё
раз проверьте, хорошо ли очищены кон-
тактные поверхности от грязи и нагара.
Используя щуп, установите межэлек-
тродный зазор свечи зажигания.
МЕЖЭЛЕКТРОДНЫЙ ЗАЗОР
СВЕЧИ ЗАЖИГАНИЯ
0,6–0,7 мм
Н а н е с и т е с м а з к у, п р е д ох р а н я ю щ у ю
от заед ания, на резьбовую часть свечи
зажигания.
Вверните свечу зажигания рукой, затем
подтяните её динамометрическим тор -
цевым к лючом.
МОМЕНТ ЗАТЯЖКИ
Свеча зажигания
(20 ± 2,4) Н•м
Аккумуляторная батарея
!
ОС ТОРОЖНО Не з аря жайте акк у-
м ул я то р н у ю бата р е ю н а бо р т у м о -
тове з д еход а.
На этих моделях мотовез деходов ис -
пользуются акк умуляторные батареи
V RL A ( с в и н ц о в о - к и с л от н ы е б а т а р е и
с к лапанным рег улир ов анием ). Акк у -
муляторы этого типа — необслу жива -
емые, долив дистиллиров анной вод ы
в процессе эксплуатации не требуется.
ВНИМАНИЕ
ВНИМАНИЕ
Н и ко гд а н е с н и м а й т е
ге рметичную кр ышк у акк умул ятор -
ной батаре и.
Снятие аккумуляторной батареи
Сначала отсоедините ЧЁРНЫЙ провод
( – ) от вывода батареи, а затем — КРАС-
НЫЙ (+).
ВНИМАНИЕ
ВНИМАНИЕ
В с е гд а с нач а л а отк л ю -
ч айте ЧЁРНЫЙ ( – ) п ровод .
Выверните винты крепления, снимите
ремень крепления акк умуляторной ба -
тареи, затем снимите батарею с рамы.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
