Д анный к люч может ис поль зо в ат ь с я
в о д и тел я м и, кото р ы е п р е д п о ч и т а ют
резкий отк лик на нажатие педали аксе -
лератора, и больше под ходит д ля усло -
вий движения, при которых необходимы
высокая скорость и более интенсивное
у с ко р е н и е. Н а п р и м е р, н а о т к р ы т о й
местности и прямых трассах.
8) Многофункциональный
переключатель
Многофункциональный перек лючатель
располагается на левой стороне руля.
На многофункциональном переключателе
располагаются следующие органы управ-
ления.
vm o20 12-0 14- 021 _a

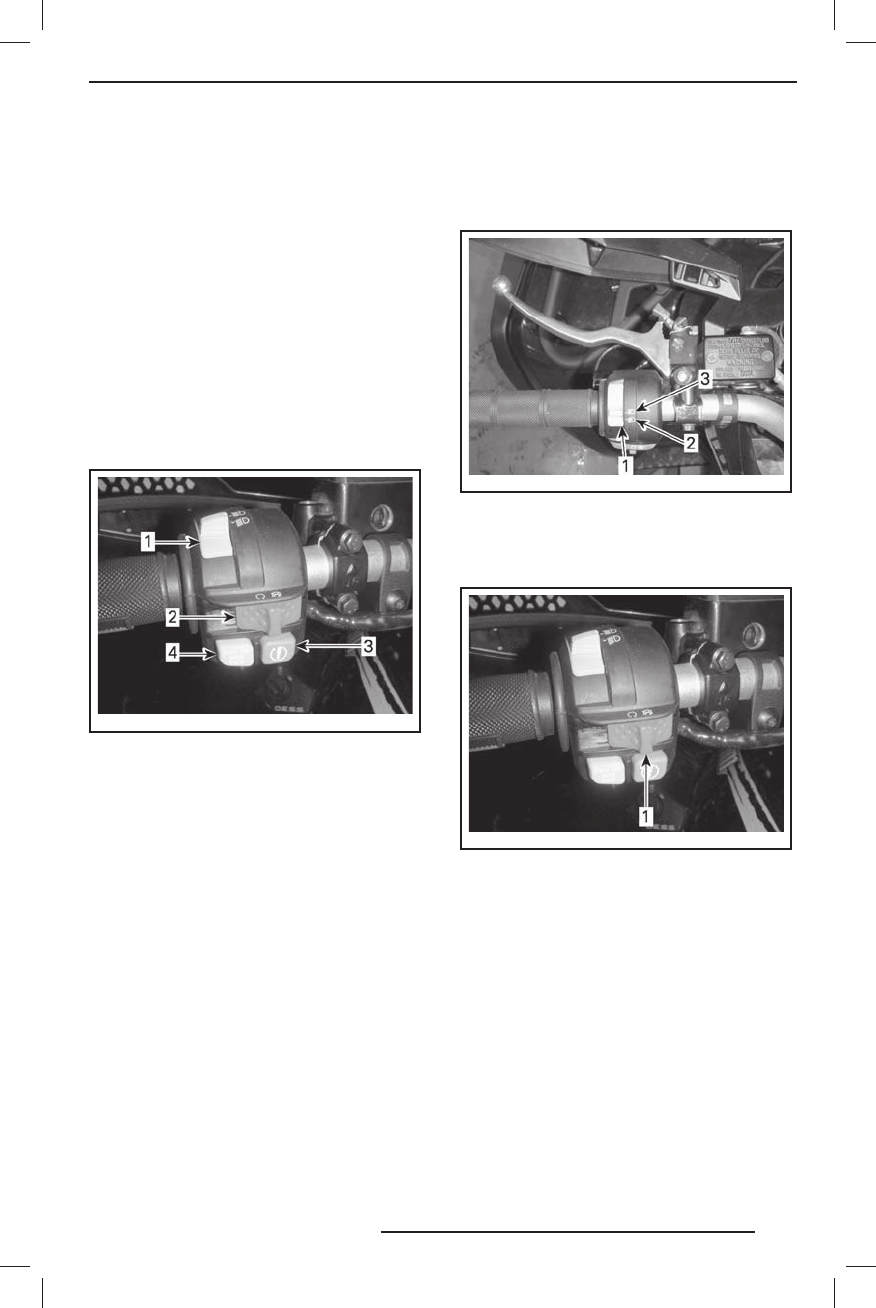

ТИПОВОЙ ВАРИАНТ — МНОГОФУНКЦИОНА ЛЬ -
НЫЙ ПЕРЕК ЛЮЧАТЕЛЬ
1. Перек лючатель света фар
2. Вык лючатель двигателя
3. Кнопка запуска двигателя
4. Кнопка отмены ограничения OVERRIDE / изме -
нения режимов работы усилителя рулевого
управления ( DPS )
Переключатель света фар
Д анный перек лючатель используется
д ля вк лючения ближнего или д альнего
света фар.
vm o20 12-0 05- 003 _a
1. Перек лючатель света фар
2. Ближний свет
3. Дальний свет
Выключатель двигателя
vm o20 12-0 14- 021 _b
ТИПОВОЙ ВАРИАНТ
1. Вык лючатель двигателя
Вык лючатель можно использовать д ля
остановки двигателя в экстренной си -
т уации.
Чтобы остановить двигатель, установи-
те вык лючатель двигателя в положение
«STOP».
ПРИМЕЧАНИЕ :
Двигатель можно вы -
к л ю ч и т ь, п о в е р н у в к л ю ч з а ж и г а н и я
в положение «OFF», од нако мы р еко -
мендуем останавливать его с помощью
вык лючателя двигателя.
ОРГАНЫ УПРАВЛЕНИЯ
`13 Can-Am Renegade 500_800_1000.indb 67
`13 Can-Am Renegade 500_800_1000.indb 67
19.11.2012 11:07:43
19.11.2012 11:07:43
