ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

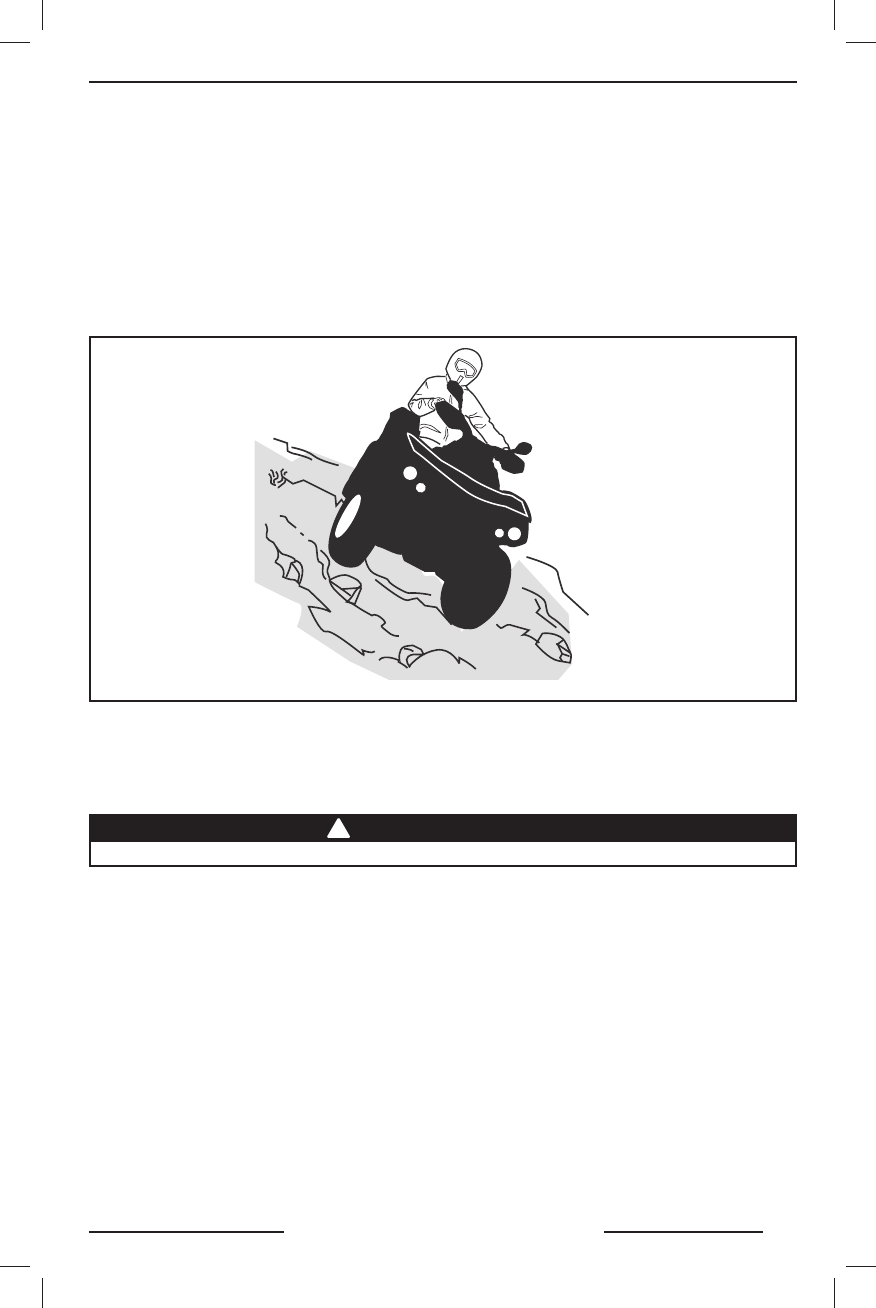

Движение вдоль склона
Во время движения в доль ск лона холма равновесие мотовездеход а
очень лег-
ко
может быть нарушено. Старайтесь выбирать д ругие маршру ты. Если Вам все
же приходится двигаться поперёк ск лона, то ПОСТОЯННО держите своё тело
с нак лоном в сторону вершины холма... и будьте готовы быстро спрыгну ть с мо -
товездеход а именно в эт у сторону в слу чае опасности.
Не пытайтесь удержать
мотовездеход от переворачивания.
Остерегайтесь посторонних предметов, впадин и оседаний грунта, которые мог у т
резко поднять один борт мотовездеход а и переверну ть его.
vm o20 12-0 12- 527
Обрывы
Когд а колес а наезжают на пустот у, мотовез деход теряет «почву под ногами»
и обычно останавливается. Если провал достаточно кру той и глубокий, то мото -
вездеход «ныряет» и опрокидывается.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не п ытайте с ь п ре одоле в ать обр ы в ы. В ы бе р ите д ругой мар ш ру т.
Пересечение водных преград
Водоём на пу ти — большая опасность. В глубоком водоёме мотовездеход может
всплыть и переверну ться. Проверьте глу бину водоёма и скорость потока, пре -
ж де чем принять решение о его шт урме. Пересечение водоёма допускается лишь
в том случае, если уровень воды не поднимается выше подножек мотовездеход а.
Остерегайтесь подводных камней, растений, полузатопленных брёвен и скользкой
поверхности как при движении по водоёму, так и при съезде /выезде из него — это
может привести к потере сцепления колёс с дорогой. Это может привести к потере
сцепления колёс с опорной поверхностью. Не въезжайте в воду на большой скоро -
сти. Вод а резко тормозит мотовездеход , и Вы просто можете вылететь со своего
водительского места.
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
`13 Can-Am Renegade 500_800_1000.indb 55
`13 Can-Am Renegade 500_800_1000.indb 55
19.11.2012 11:07:43
19.11.2012 11:07:43
