ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

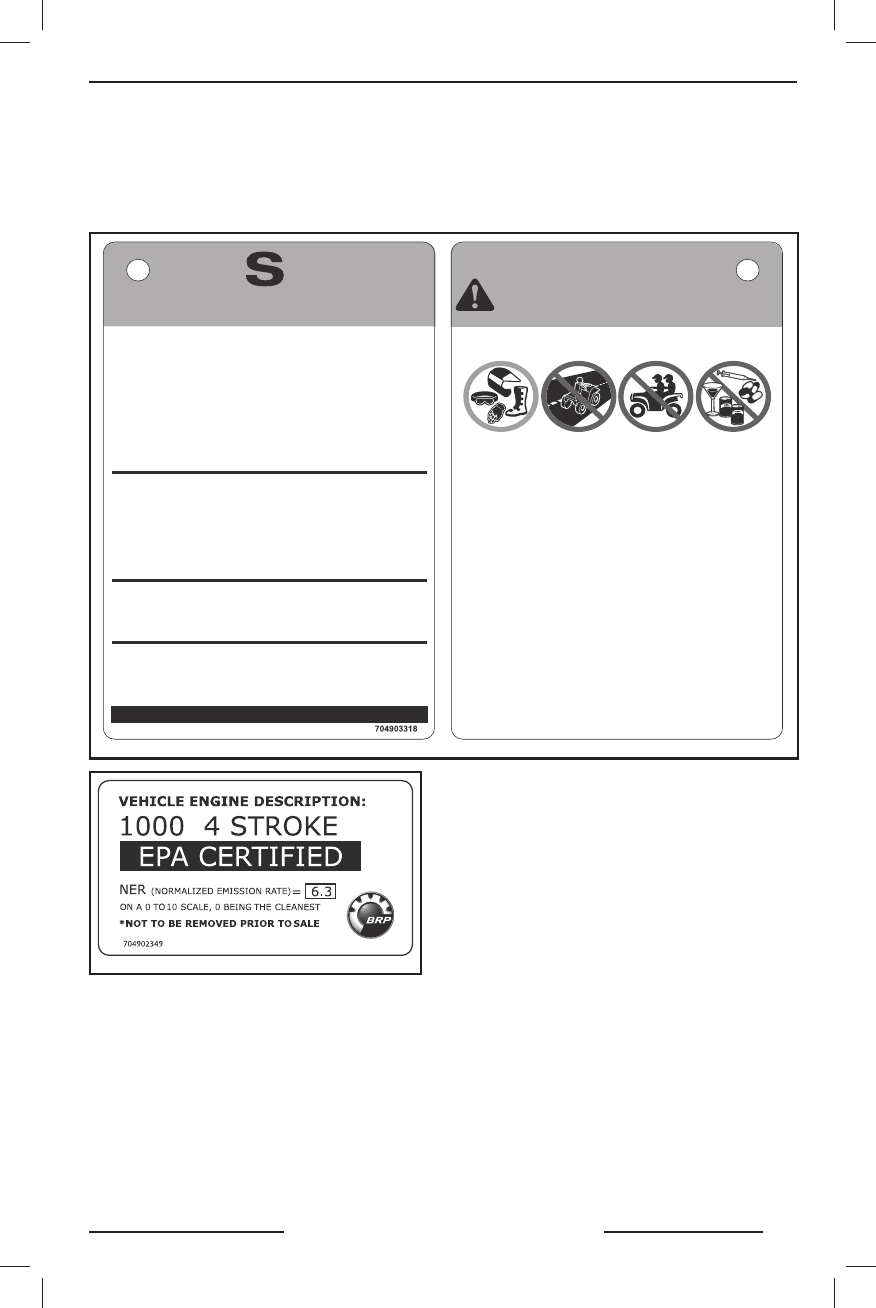

ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ
Предупреждающие таблички
На корпусе мотовез деход а прикреплены таблички с ва жной информацией, ка -
сающейся Вашей безопасности, а так же информацией, касающейся содержания
вредных веществ в отработавших газах.
704 903 318
СПОРТИВНАЯ МОДЕЛЬ
МОТОВЕЗДЕХОД ПРЕДНАЗНАЧЕН
ДЛЯ АКТИВНОГО ОТДЫХА.
К ЭКСПЛУАТАЦИИ ДОПУСКАЮТСЯ
ТОЛЬКО ПОДГОТОВЛЕННЫЕ ВОДИТЕЛИ.
ПЕРЕВОЗКА ПАССАЖИРОВ
НЕ ДОПУСКАЕТСЯ.
МИНИМАЛЬНО ДОПУСТИМЫЙ
ВОЗРАСТ ВОДИТЕЛЯ — 16 ЛЕТ.
МОТОВЕЗДЕХОД КАТЕГОРИИ S ОТЛИЧАЕТСЯ
ВЫСОКИМИ ДИНАМИЧЕСКИМИ КАЧЕСТВАМИ,
ОН ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ
ВНЕДОРОЖНОГО ИСПОЛЬЗОВАНИЯ.
К УЧАСТИЮ В СПОРТИВНЫХ СОСТЯЗАНИЯХ
ДОПУСКАЮТСЯ ТОЛЬКО ХОРОШО ПОДГОТОВЛЕННЫЕ
ОПЫТНЫЕ ВОДИТЕЛИ.
РЕКОМЕНДУЕМ ПРОЙТИ КУРСЫ ВОЖДЕНИЯ.
ОБРАТИТЕСЬ К ВАШЕМУ ДИЛЕРУ.
УЗНАЙТЕ У ДИЛЕРА ВСЮ ИНФОРМАЦИЮ
О ЗАКОНАХ, РЕГЛАМЕНТИРУЮЩИХ
ЭКСПЛУАТАЦИЮ МОТОВЕЗДЕХОДОВ.
НЕ СЛЕДУЕТ СНИМАТЬ ДАННЫЙ ЯРЛЫК ПЕРЕД ПРОДАЖЕЙ.
ПРЕДОСТЕРЕЖЕНИЕ
Нарушение правил эксплуатации приводит
к ТРАВМАМ И ГИБЕЛИ ЛЮДЕЙ.
ВОДИТЕЛЬ
ДОЛЖЕН ИМЕТЬ
ЗАЩИТНЫЙ
ШЛЕМ
И ОДЕЖДУ
ЗАПРЕЩАЕТСЯ
ВЫЕЗЖАТЬ
НА ДОРОГИ
ОБЩЕГО
ПОЛЬЗОВАНИЯ
ПЕРЕВОЗКА
ПАССАЖИРОВ
ЗАПРЕЩЕНА
АЛКОГОЛЬ И
НАРКОТИКИ
ЗАПРЕЩЕНЫ
ЗАПРЕЩАЕТСЯ
вождение:
• без надлежащей подготовки;
• на скорости, не соответствующей опыту водителя
и условиям движения;
• на дорогах общественного пользования из-за опас-
ности столкновения с другими транспортными
средствами;
• с пассажиром — возможна потеря управляемости.
Водитель
ОБЯЗАН
:
• знать и правильно использовать приемы вождения,
во избежание опрокидывания машины на склонах
и неровной местности;
• избегать выезда на дороги с покрытием — ухудша-
ется управляемость и устойчивость мотовездехода.
СТРОГО СОБЛЮДАЙТЕ ИНСТРУКЦИИ
ПО ЭКСПЛУАТАЦИИ МОТОВЕЗДЕХОДА
704 902 349 _e n
ТИПОВОЙ ВАРИАНТ — ПОК АЗАН ДВИГАТЕЛЬ
10 0 0
`13 Can-Am Renegade 500_800_1000.indb 39
`13 Can-Am Renegade 500_800_1000.indb 39
19.11.2012 11:07:42
19.11.2012 11:07:42
