83
Реализовано два режима рег улировки
подвески с пневмоподкачкой (ACS ):
– автоматический режим;
– ручной режим.

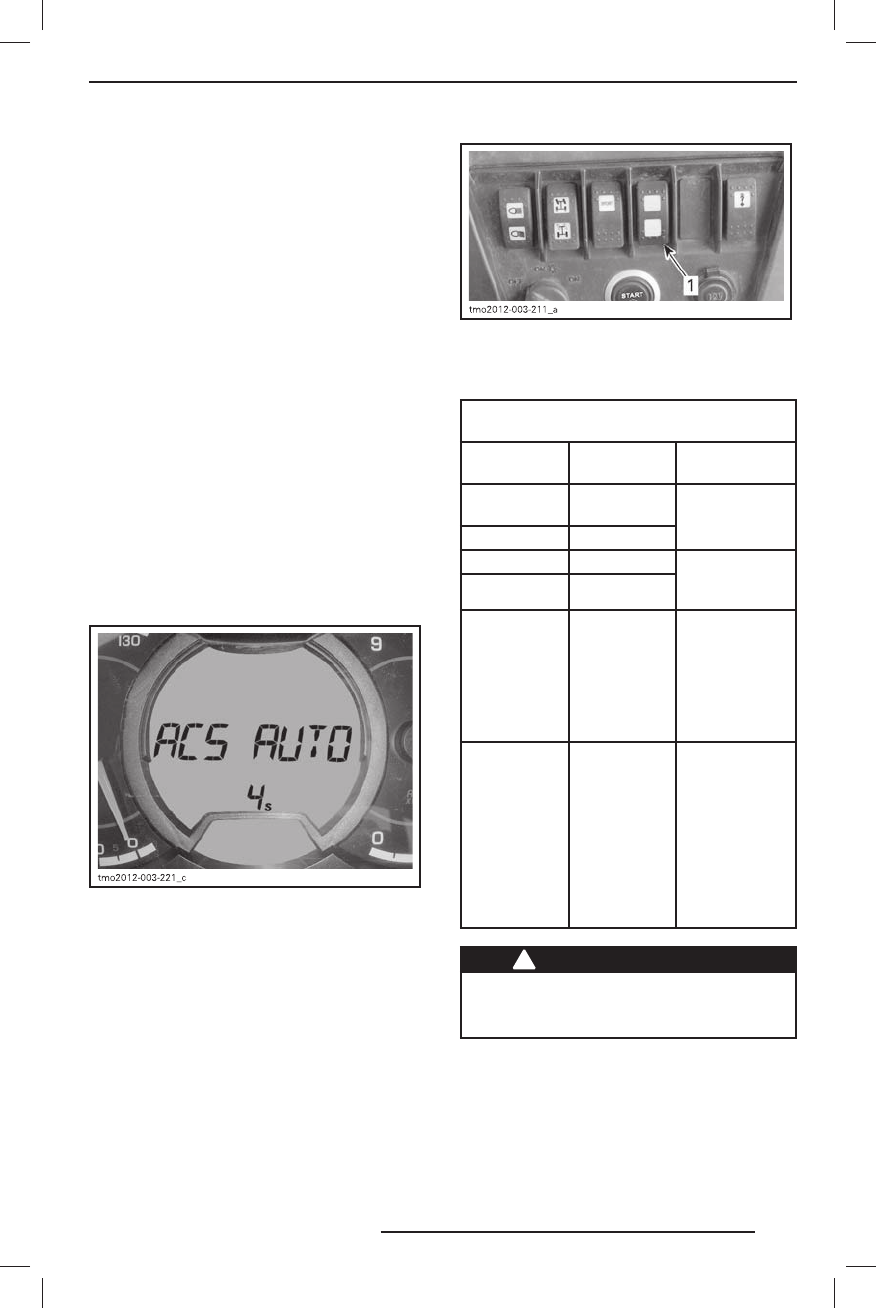

Автоматический режим
Автоматический режим позволяет од -
новременно рег улиров ать переднюю
и заднюю подвески.
Для перехода в автоматический режим:
Нажимайте кнопк у MODE, пока на дис -
плее не появится сообщение ACS AUTO
или ACS MAN.
Нажмите кнопк у SET, чтобы отображе -
ние тек ущего режима подвески стало
мигать.
Нажимайте кнопк у SET, чтобы выбрать
ACS AUTO.
ПРИМЕЧАНИЕ :
Выбранная настройка
подвески с пневмоподкачкой от ACS1
до ACS6 отображалась на индикаторе
выбранной перед ачи.
На ж мите и удерж ив айте к нопк у SE T,
чтобы подтвердить сделанный выбор.
Регулировка подвески в автоматиче-
ском режиме :
С помощью кнопки рег улировки подве -
ски выберите необходимую настройк у
д ля передней и задней подвесок.
1. Кнопка изменения настроек подвески ( ACS )
Д ля выбора соответствующей настрой-
ки см. приведённую ниже таблицу.
НАСТРОЙКИ ПОДВЕСКИ
С ПНЕВМОПОДКАЧКОЙ (ACS)
НАСТРОЙКА
КОМФОРТ
УСЛОВИЯ
ДВИЖЕНИЯ
ACS 1
Самая
мягкая
Движение
по трассе
ACS 2
Мягкая
ACS 3
Полумягкая
Движение
по трассе
с грузом
ACS 4
Полужёсткая
ACS 5
Жёсткая
с большим
дорожным
просветом
Движение
по мягким
грунтам
(грязь, вода)
и преодоле-
ние препят-
ствий
ACS 6
Очень жёст-
кая с мак-
симальным
дорожным
просветом
Движение
по мягким
грунтам
(грязь, вода)
и преодоле-
ние препят-
ствий или
перевозка
тяжёлых
грузов
!
ПРЕДОСТЕРЕЖЕНИЕ
Р е г ул и р у й т е п о д в е с к у с у ч ё т о м
загруз ки мотовез деход а, ус ловий
и с корос ти д в и же ни я.
Ручной режим
Р у чной режим позволяет независимо
рег улировать переднюю и заднюю под-
вески.
ПОДВЕСК А
