80
ПОДВЕСК А
ЗАВОДСКИЕ НАСТРОЙКИ ЗАДНЕЙ ПОДВЕСКИ
РЕГУЛИРОВКА
МОДЕЛЬ
ЗАВОДСКИЕ УСТАНОВКИ
Предварительный натяг пружины
Base
DPS
XT
Положение кулачкового
регулятора 1 (мягк.)
X
Длина пружины 362 мм
LTD
Не регулируется
Демпфирующая способность при ходе сжатия
(низкая скорость)
X
12 положений
LTD
10 положений
Демпфирующая способность при ходе сжатия
(высокая скорость)
X
12 положений
Демпфирующая способность при ходе отбоя
X
12 положений
Регулировка подвески
Регулировка предварительного
натяжения пружины (все модели,
кроме LTD)
Уменьшите д лину пру жины д ля увели -
чения жёсткости при движения по пере -
сечённой местности или д ля буксиров -
ки прицепа.
Увеличьте д лин у пру ж ины д ля б олее
м я г ко й е з д ы и д в и же н и я п о р о в н о й
местности.
!
ПРЕДОСТЕРЕЖЕНИЕ
Левый и правый рег улировочные
кулачки должны всегда находиться
в одинаковых положениях. Не регу-
лируйте только один к улачок. Это
у х удшает управляемость и устой-
чивость мотовездехода, что может
привести к происшествию.
Поднимите мотовездеход. Д лина пру-
жин должна измеряться без нагрузки
на колеса.
Д лина пру жин с обеих сторон должна
быть одинаковой.
Ре г ул и р о в к а о с у щ е с т в л я е т с я п о в о -
рачиванием к улачкового рег улятора.
Пользуйтесь инструментом, вход ящим
в возимый комплек т инструментов.
Все модели, кроме X
Ре г ул и р о в к а о с у щ е с т в л я е т с я п о в о -
рачиванием к улачкового рег улятора.
Пользуйтесь инструментом, вход ящим
в возимый комплек т инструментов.

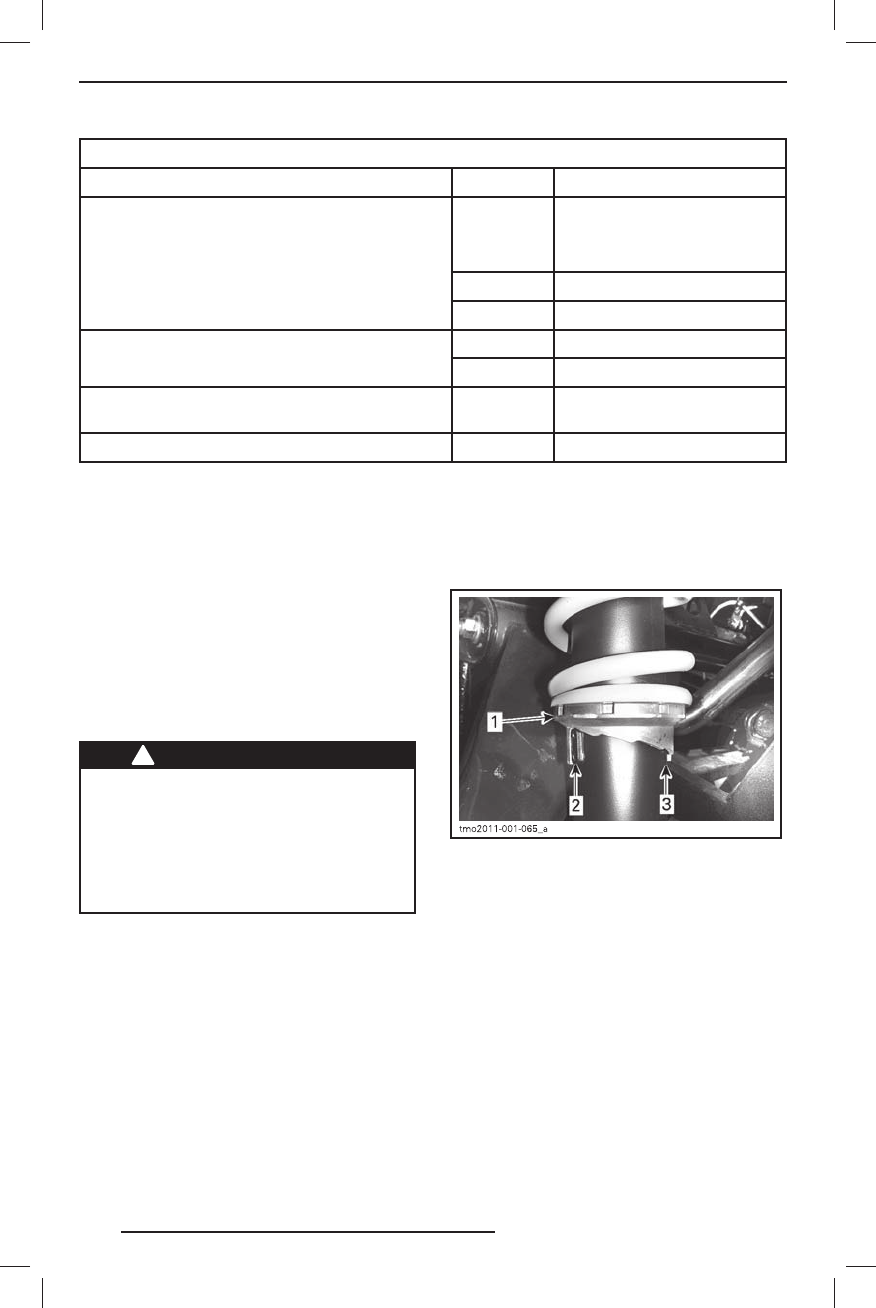

ТИПОВОЙ ВАРИАНТ
1. Поверну ть к улачковый рег улятор
2. Уменьшение предварительного натяжения
3. Увеличение предварительного натяжения
Модели X
Чтобы выполнить рег улировк у, отпус -
т и те с то п о р н о е кол ь ц о и п о в е р н и те
рег улировочное кольцо в ну жное по -
ложение. Пользуйтесь инструментом,
вход ящим в возимый комплек т инстру-
ментов.
