109
П Р И М Е Ч А Н И Е :
Н е в ы в о р а ч и в а й т е
пробк у сливного отверстия полностью.

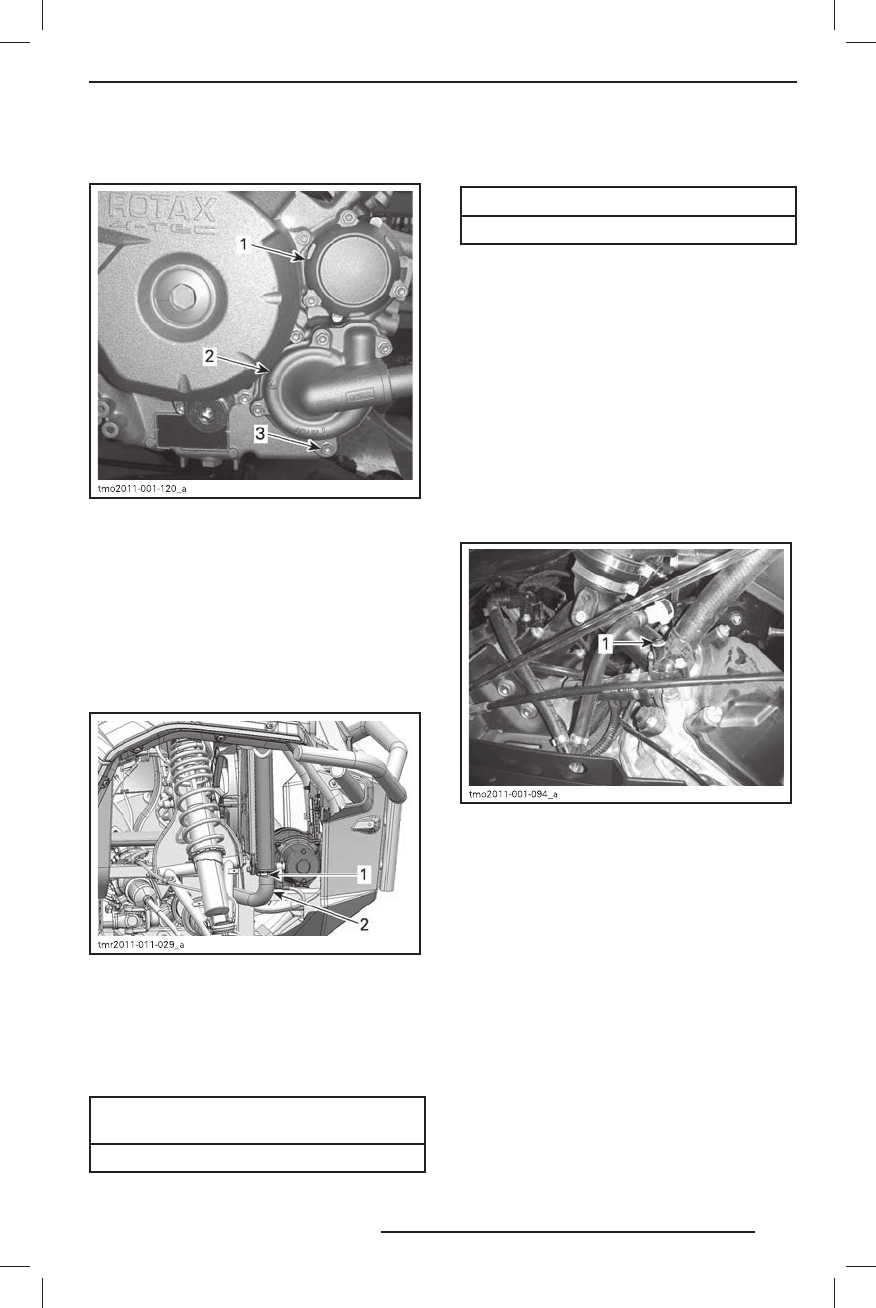

1. Крышка масляного фильтра
2. Крышка насоса системы ох лаж дения
3. Пробка сливного отверстия
4. Отсоедините нижний шланг ра диа -
то р а и с л ей те о с т а в ш у ю с я ох л а ж-
д а ю щ у ю ж и д ко с т ь в п о д хо д я щ у ю
ёмкость.
ПРИМЕЧАНИЕ :
Запомните расположе -
ние хому та крепления нижнего шланга
на радиаторе.
1. Запомните расположение хому та шланга
2. Снимите нижний шланг радиатора
5. Полностью слейте жидкость из сис -
темы.
6. Установите пробк у сливного отверс -
тия системы ох лаж дения.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ СЛИВНОГО
ОТВЕРСТИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ
(9–11) Н•м
7. Ус т ан о в и те ш л анг р а д и ато р а в и с -
ходное положение.
ХОМУТ ШЛАНГА РАДИАТОРА
(2,5–3,5) Н•м
8. З а л е й т е ох л а ж д а ю щ у ю ж и д ко с т ь
в расширительный бачок.
9. Залейте охлаждающую жидкость в си-
стему охлаж дения, обратитесь к опи-
санию операции «
УДАЛЕНИЕ ВОЗДУ-
ХА ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ
».
Удаление воздуха из системы охлаж-
дения
Модели 800R
1. Выверните винт отверстия д ля уд а -
ления возду ха, которое расположе -
н о н а к р ы шке ко р п ус а те р м о с т а т а
переднего цилиндра.
ТИПОВОЙ ВАРИАНТ
1. Винт д ля удаления возду ха
Модели 1000
2. Выверните винты отверстий д ля уда-
ления возду ха на крышках термоста-
тов переднего и заднего цилиндров.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Commander 800R1000.indb 109
`13 Can-Am Commander 800R1000.indb 109
06.11.2012 15:24:12
06.11.2012 15:24:12
