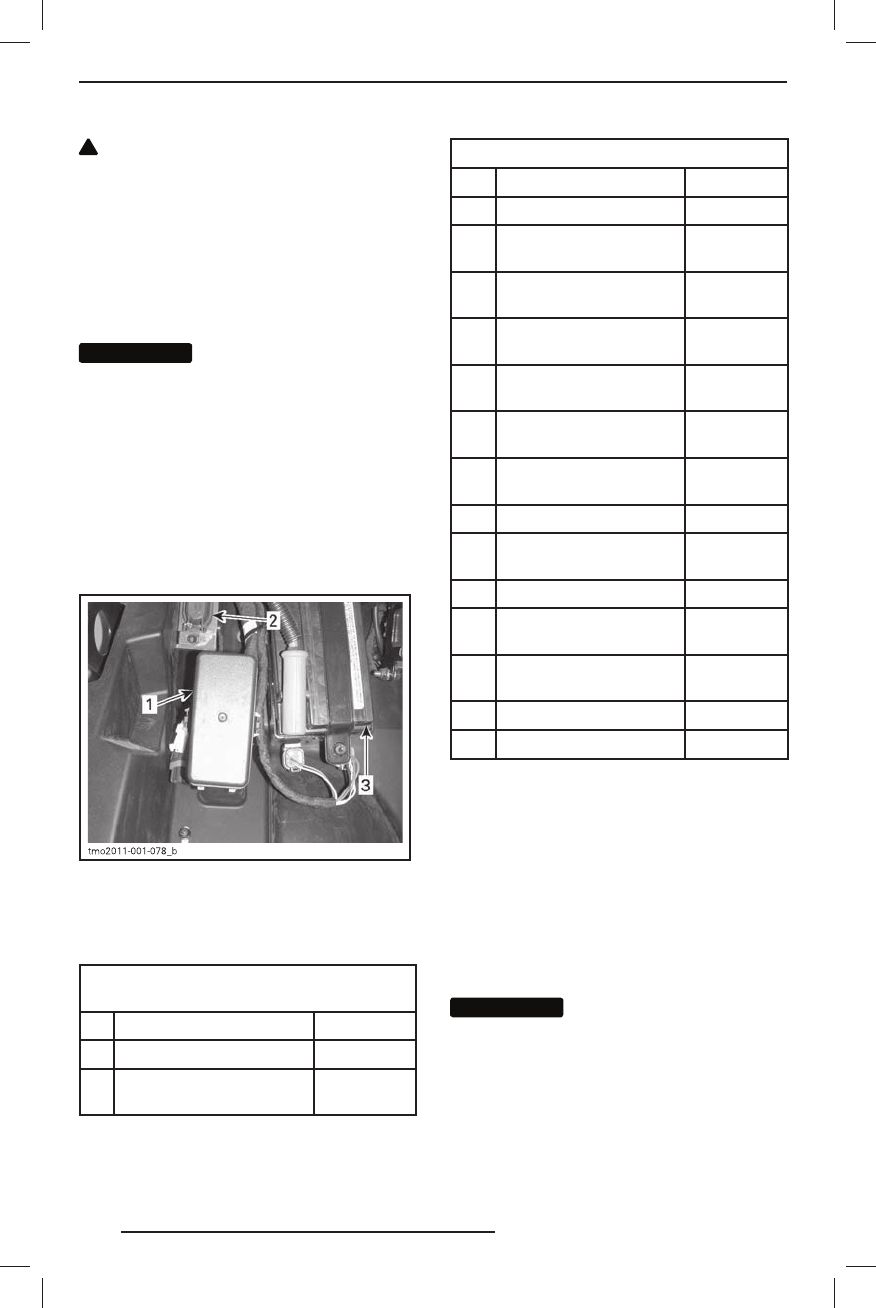

116
!
О С ТОР ОЖ Н О П е р в ы м п р и с ое д и -
н я е т с я К РА С Н Ы Й ( + ) п р о в о д , з а -
те м — ЧЁРНЫЙ ( – ) .
Предохранители
Замена предохранителя
Если предох ранитель перегорел, его
необходимо заменить предохраните -
лем такого же номинала.
ВНИМАНИЕ
ВНИМАНИЕ
Не поль зуйте с ь пре до -
х р а н и т е л я м и , р а с с ч и т а н н ы м и
на больший ток ( больше го номина -
ла ) — это может приве с ти к с е рьёз -
н ы м п о в р еж д е н и я м.
Расположение блоков
предохранителей
На мотовездеходе имеется два блока
предохранителей. Оба они располага -
ются под консолью со стороны водите -
ля рядом с акк умуляторной батареей.
1. Основной блок предохранителей
2. Дополнительный блок предохранителей
3. Акк умуляторная батарея
Описание блока предохранителей
ДОПОЛНИТЕЛЬНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Доп. оборудование
(главный)
40 A
ОСНОВНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Доп. оборудование
(главный)
40 A
F4
Спидометр/задние
фонари
10 A
F5
Зажигание/подача то-
плива/датчик скорости
7,5 A
F6
Блок управления дви-
гателем (ECM)
5 A
F7
4WD привод (лебёдка,
если имеется)
5 A
F8
Замок зажигания/реле
стартера/часы
30 A
F9
Вентилятор
25 A
F10
Компоненты для Евро-
пейской версии
5 A
F11
Фары
30 A
F12
Электрическая розетка
(пост. тока)
15 A
F13
Предохранитель цепей
управления реле
5 A
F14
Доп. оборудование
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ :
Назначение предохра -
нителей указано на обратной стороне
крышки блока предохранителей.
Световые приборы
По с л е з а м ен ы п е р его р е в ш ей л а мпы
обязательно проверьте работоспособ -
н о с т ь с о о т в ет с т в у ю щ е го с в ет о в о го
прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Не прикас айте с ь па ль -
ц а м и к к о л б е г а л о г е н н о й л а м п ы ,
так как это сокращ ает с рок её с лу ж-
б ы . О с т а в л е н н ы е н а л а м п е с л е д ы
п а л ь ц е в с о т р и т е и з о п р о п и л о в ы м
с п и р т о м , к о т о р ы й н е о б р а з у е т
плё нк у на е ё пове рхнос ти.
О тс о ед ини те элек т р ич е с к ий р азъ ём
от лампы.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
