32

ните следующее:
1.  Открутите  болты  и  гайки  крепления

кожуха  и  снимите  кожух  6  защитный

ремней (Рис. 2).

2.  Снимите ремень 1 переднего хода со

шкивов вала двигателя 7 и редуктора

5 (Рис. 27).

1

7

2

6

3

5

4

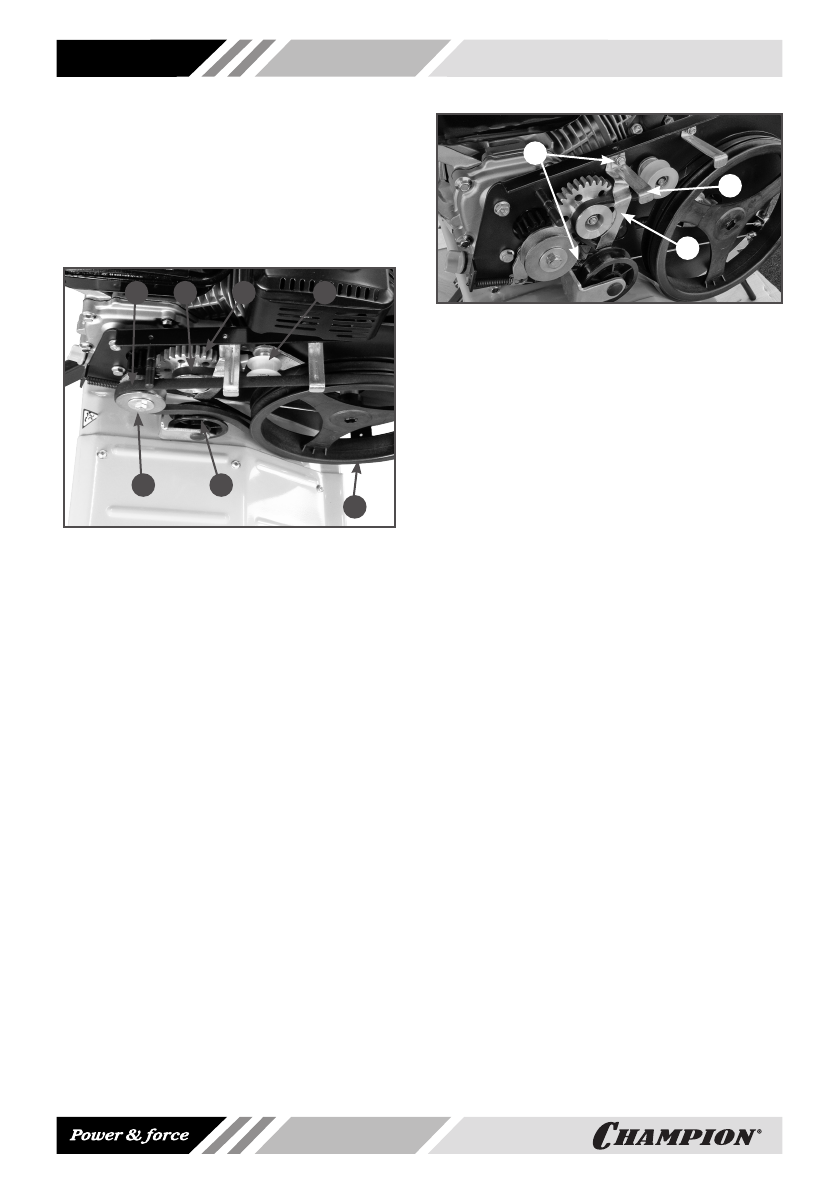

Рис. 27 Обслуживание ремней привода

1. Ремень клиновой переднего хода

2. Ремень клиновой заднего хода

3. Шестерня заднего хода

4. Ролик натяжной ремня заднего хода

5. Шкив ведомый (вала редуктора)

6. Ролик натяжной ремня переднего хода

7. Шкив ведущий (вала двигателя)

3.  Открутите болты и гайки 1 крепления

успокоителя 2 ремня переднего хода

и  ограничительной  пластины  3  рем

-

ня  заднего  хода  и  снимите  успокои

-

тель 2 и пластину 3 (Рис. 28).

1

3

2

Рис. 28 Снятие ремня заднего хода

1. Гайка крепления (2 шт.)

2. Успокоитель ремня переднего хода

3. Пластина ограничительная ремня заднего

хода

4.  Снимите  ремень  2  заднего  хода  со

шкивов  шестерни  3  заднего  хода  и

редуктора 5 (Рис. 27).

5.  Установку  ремней  привода  произ

-

ведите  в  обратной  последователь

-

ности.  При  необходимости,  произве

-

дите  регулировку  тросов  включения

переднего и заднего хода.

6.  Установите кожух защитный ремней.

РЕГУЛИРОВКА ТРОСОВ

Тросы  включения  переднего  и  заднего

хода  должны  быть  отрегулированы  так,

чтобы  при  полностью  нажатом  рычаге

включения  переднего  или  заднего  хода

пружина  1  троса  включения  переднего

хода  и  пружина  2  троса  включения  за

-

днего  хода  были  растянуты  на  0,5-1  см

(Рис. 29).
