8).  Для  этого  выполните  следующее:

открутите два винта крепления скобы

и  снимите  скобу  3  крепления  с  крон

-

штейна  рычагов  включения  передне

-

го  и  заднего  хода.  Установите  крон

-

штейн  1  снизу  на  правую  рабочую

рукоятку,  а  сверху  приложите  скобу

крепления.  Совместите  отверстия  в

кронштейне  и  скобе  и  закрутите  вин

-

ты крепления, не затягивая их. Отре

-

гулируйте  положение  кронштейна  на

рабочей  рукоятке  так,  чтобы  правой

рукой было удобно по очереди нажи

-

мать и на рычаг включения переднего

и  на  рычаг  включения  заднего  хода.

После  окончательной  регулировки

плотно  затяните  винты  крепления

скобы (Рис. 8).

2

5

1

3

4

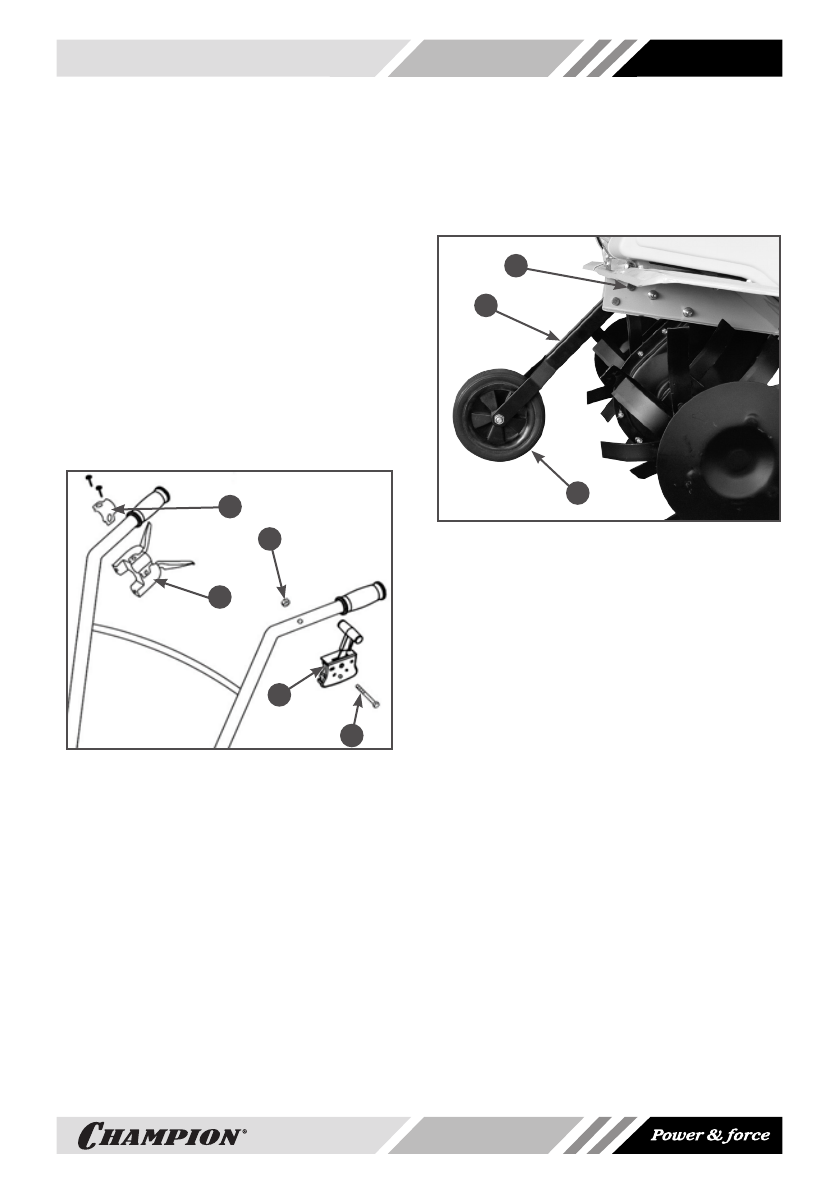

Рис. 8 Установка кронштейна рычагов

включения переднего и заднего хода и

рычага газа

1. Кронштейн с рычагами включения переднего

и заднего хода

2. Скоба крепления кронштейна

3. Рычаг газа

4. Болт крепления рычага сцепления

5. Гайка крепления рычага газа

7.  Установите  на  левую  рабочую  рукоят

-

ку рычаг 3 газа (Рис. 8). Для установки

рычага  3  газа  выполните  следующее:

совместите  отверстия  в  левой  рабо

-

чей  рукоятке  и  корпусе  рычага  3  газа,

вставьте в отверстие болт 4 и закрутите

гайку 5 до упора (Рис. 8).

8.  Установите  кронштейн  2  с  транспорти

-

ровочным  колесом  3  и  закрепите  его  с

помощью двух пальцев 1 и двух шплин

-

тов (Рис. 9).

1

2

3

Рис. 9 Установка кронштейна с

трансортировочным колесом

1. Палец

2. Кронштейн

3. Колесо транспортировочное
