13

8. СБОРКА

Комплектность  мотокультиватора  приве

-

дена в Таблице 1.

Таблица 1. Комплектность

мотокультиватора

Наименование

Кол-во

Мотокультиватор

1 шт.

Руководство по эксплуатации

1 шт.

Рукоятки рабочие

1 шт.

Фрезы

1 к-т

Диск для защиты растений с

крепежом

2 шт.

Сошник

1 шт.

Кронштейн сошника

1 шт.

Крыло защитное

2 шт.

Колесо транспортировочное с

кронштейном

1 шт.

Ключ свечной с воротком

1 шт.

Отвертка

1 шт.

Пакет с крепежом

1 к-т

ВНИМАНИЕ!

Производитель  оставляет  за

собой право без предваритель-

ного  уведомления  вносить  из-

менения в комплектность

Мотокультиватор поставляется в практиче

-

ски собранном состоянии.

Для окончательной сборки мотокультивато

-

ра выполните следующее:
1. Извлеките из упаковки содержимое.
2. Установите  фрезы  на  выходной  вал  ре

-

дуктора,  закрепите  их  пальцами  1  и

шплинтами 2 (Рис. 3).

После  установки  крайней  внешней  фре

-

зы  (например,  В)  установите  диск  защиты

растений  А  и  закрепите  его  пальцем  1  и

шплинтом 2 (Рис. 5).
Для примера на Рис. 3 показана установка

правых фрез.

A

B

C

D

1

1

1

1

2

2

2

2

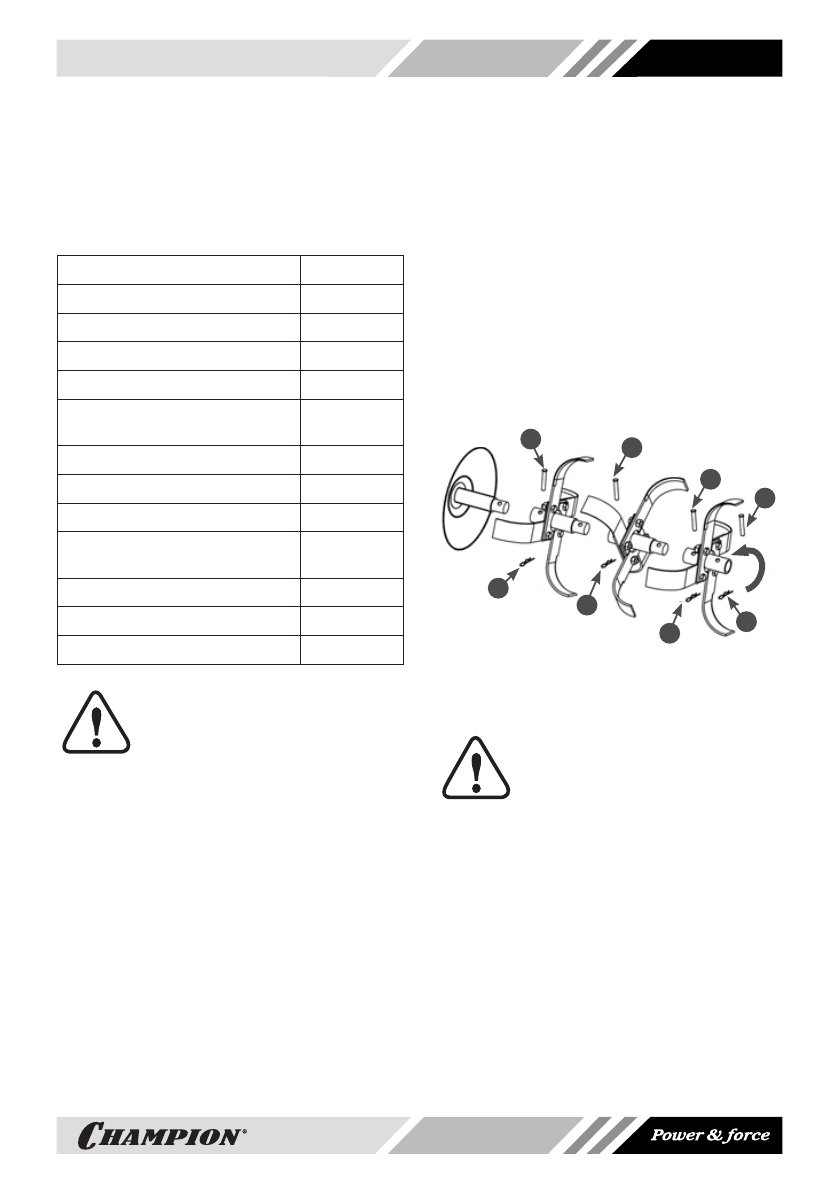

Рис. 3 Установка фрез

А. Диск защиты растений В. Внешняя правая

фреза С. Средняя правая фреза

D. Внутренняя правая фреза 1. Палец 2. Шплинт

ПРИМЕЧАНИЕ!

Фрезы  должны  быть  уста-

новлены  так,  чтобы  лезвия  1

ножей    врезались  в  землю  при

движении  мотокультиватора  вперед

(Рис. 4).
