14

1

1

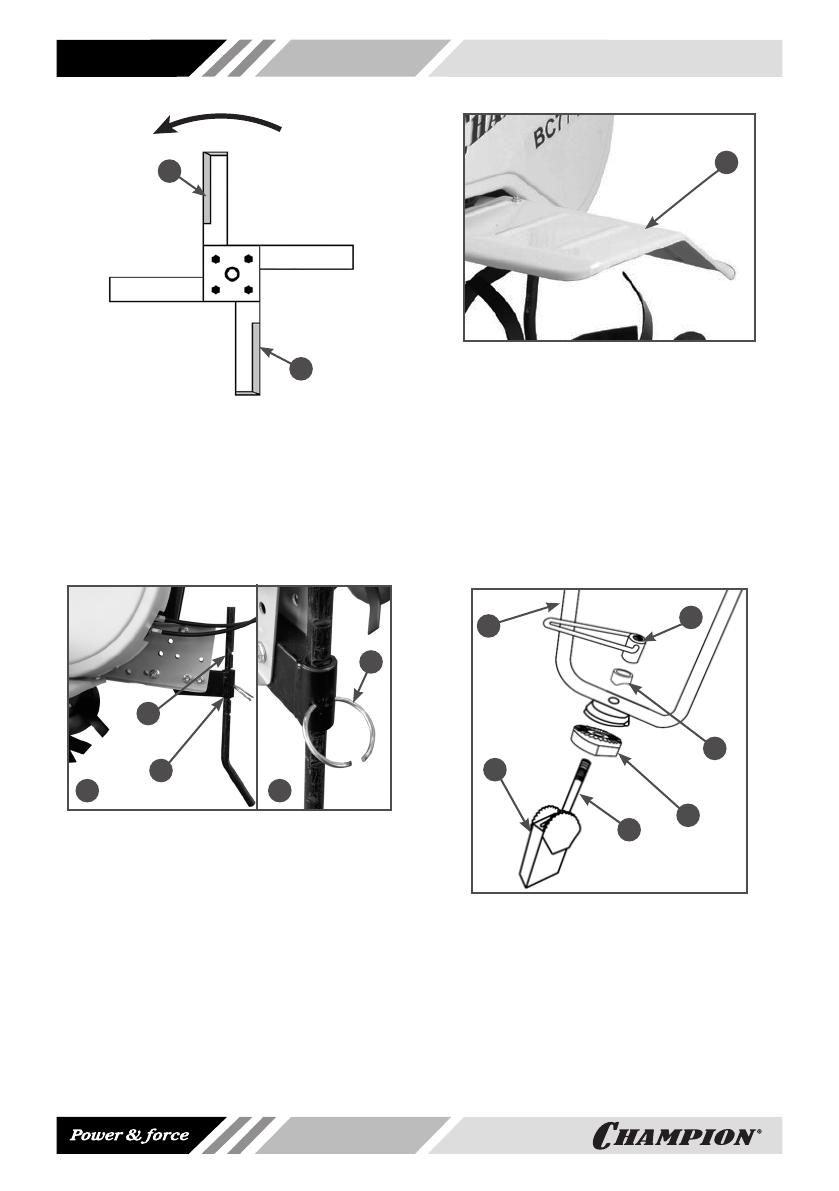

Рис. 4 Правильная установка фрез

1. Лезвие ножа

3.  Установите  сошник  1  в  кронштейн  2

сошника  (Рис.  5А).  Совместите  паз

в  сошнике  и  отверстие  в  кронштейне

сошника  и  вставьте  в  отверстие  сто

-

порное кольцо 3 (Рис. 5В).

1

2

A

B

3

Рис. 5 Установка сошника

1. Сошник

2. Кронштейн сошника

3. Кольцо стопорное

4.  Установите  на  мотокультиватор  за

-

щитные крылья 1 и закрепите их с по

-

мощью болтов и гаек (Рис. 6).

1

Рис. 6 Установка защитных крыльев

1. Крыло защитное

5.  Установите  рабочие  рукоятки  1  на

стойку  2  (Рис.  7).  Установите  на

шпильку  6  двухстороннюю  зубчатую

пластину  5,  рабочие  рукоятки  1  и  на

-

кладку  4  (Рис.  7).  Закрутите  ручку  3,

не  затягивая  ее  до  конца.    Отрегули

-

руйте  положение  рабочих  рукояток

1  по  горизонтали  и  вертикали,  после

чего закрутите ручку 3 до упора (Рис.

7).

1

2

3

4

5

6

Рис. 7 Установка рабочих рукояток

1. Рукоятки рабочие

2. Стойка рабочих рукояток

3. Ручка крепления рабочих рукояток

4. Накладка

5. Пластина зубчатая

6. Шпилька крепления рабочих рукояток

6.  Установите  на  правую  рабочую  руко

-

ятку кронштейн 1 с рычагами включе

-

ния  переднего  и  заднего  хода  (Рис.
