Installation Instructions

 DMA Series

9

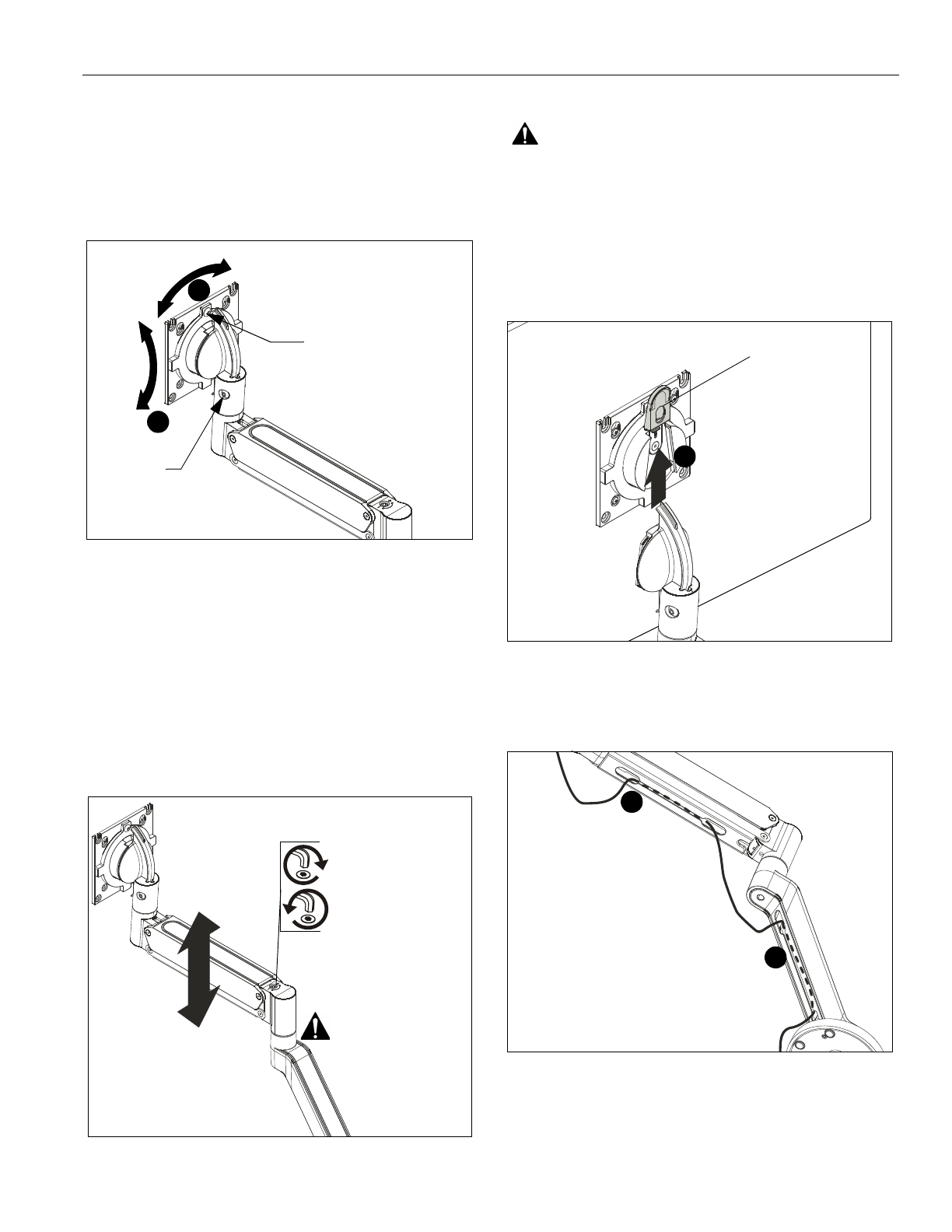

Adjustments

Pitch Adjustment

1.

Adjust pitch to desired tilt position. (See Figure 12)

2.

Adjust pitch tension screw to change the adjustment

tension. (See Figure 12)

Figure 12

3.

The monitor may be adjusted 90 degrees in either direction

in order to provide a portrait view of the monitor. (See Figure

12)

4.

Tighten rotational tension screw completely to lock rotation

position.

Lift Arm Tension Adjustment

1.

Tension may be adjusted with tension adjustment screw

inside cable management cover and 5/32” hex key (H).

(See Figure 13)

Figure 13

Display Removal

WARNING:

Only remove display from mount when the

display can be lifted up from the mount! DO NOT remove
display unless the display is in the upright position! (See
Figure 14)

1.

Make sure display is in the upright position.

2.

Remove quick release faceplate from mount by pulling

quick release lever and sliding faceplate off mount. (See

Figure 14)

Figure 14

Cable Management

1.

Tuck cables into channels located on underside of mounting

arms. (See Figure 15)

Figure 15

pitch
tension

3

1

Rotational tension screw

(Quick release tab

hidden for clarity)

Reduce tension

Increase tension

(lighter display)

(heavier display)

Do NOT over-tension

adjustment tension
screw.

quick release tab

2

(underside)

1

1
