Installation Instructions

 DMA Series

7

3.

Reattach removed piece of clamp and screws to assembly.

(See Figure 5)

4.

Tighten clamp using clamp screw until mount is securely

fastened to desk. (See Figure 5)

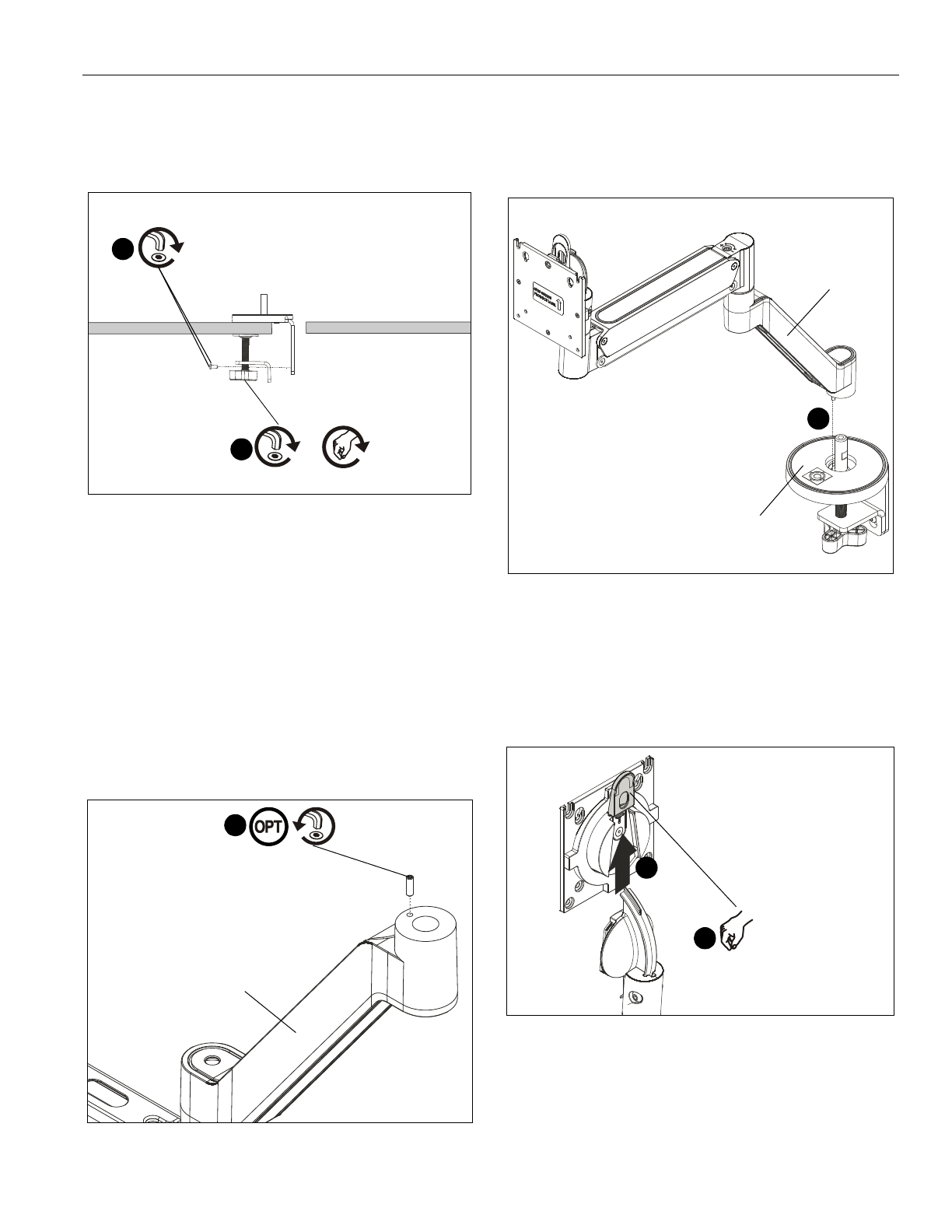

Figure 5

NOTE:

Clamp can be turned either by turning the knob (See

Figure 1) or turning the bolt with a hex key (See Figure
2) depending on installer preference.

Installing Arm to Base Assembly

IMPORTANT ! :

If rotational stop is not desired, rotational

stop screw must be removed prior to installing arm to
base assembly. (See Figure 6)

NOTE:

The rotational stop screw prevents the arm from

rotating more the 90 degrees in either direction.

1.

(Optional) Use hex key to remove rotational stop screw if

rotational stop feature is not desired. (See Figure 6)

Figure 6

2.

Place mounting arm(s) (A) onto base assembly (B) by

slowly lowering arm onto base assembly pin. (See Figure 7)

NOTE:

The arm will stay on the base without any fasteners

being tightened.

Figure 7

Display Installation - Standard Faceplate

1.

Remove quick release faceplate from mount by pulling

quick release lever and sliding faceplate off mount. (See

Figure 8)

Figure 8

x 2

3

 or

4

(underside view)

(A)

rotational stop screw

1

2

(A)

(B)

(DMA1 shown)

quick release lever

1

1
