 DMA Series

Installation Instructions

6

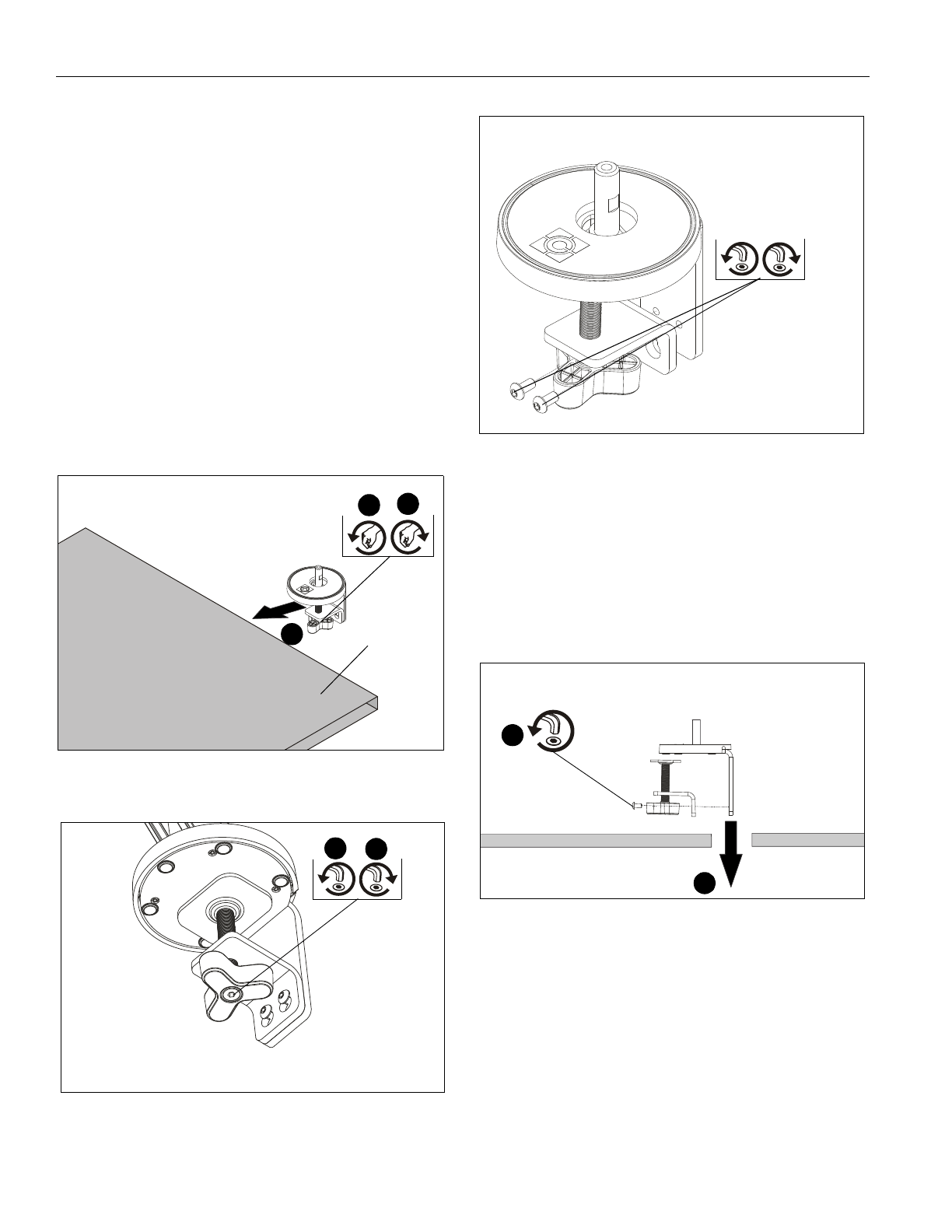

Assembly And Installation

Connecting Desk Clamp to Desk
Standard Installation

1.

Loosen clamp screw on base assembly (B) until enough

space is created between clamp and base to allow for desk

mounting. (See Figure 1) or (See Figure 2)

NOTE:

Clamp can be turned either by turning the knob (See

Figure 1) or turning the bolt with a hex key (See Figure
2) depending on installer preference.

NOTE:

If space is limited behind desk (i.e. against wall, etc.),

remove lower piece of clamp and two screws holding it
to the base and reattach parts prior to Step 2! (See
Figure 3)

2.

Place base assembly (B) on top of desk at desired mounting

location. (See Figure 1)

3.

Tighten clamp using clamp screw until mount is securely

fastened to desk. (See Figure 1) or (See Figure 2)

Figure 1

Figure 2

Figure 3

Grommet Hole Option

NOTE:

DMA1-2 mounts may be installed directly to grommet

holes larger than 2” in diameter.

1.

Remove lower piece of clamp from assembly by removing

two button head cap screws holding piece to assembly.

(See Figure 4)

2.

Install remaining part of clamp through grommet hole. (See

Figure 4)

Figure 4

1

2

3

desk

1

3

2

x 2
