ZOTA «MK-S Plus»
1 - Котел
2 - Отопительные приборы
3 - Бак ГВС с встроенным «сухим» ТЭНом
4 - Распределительный элемент возвратного трубопровода
5 - Датчик температуры улицы (T°датч.1)
6 - Датчик температуры помещения 1 (T°датч.2)
8 - Датчик температуры ГВС (T°датч.3)
11 - Насос котла (Насос 1)
15 - Трехходовой клапан с шаговым приводом (Клапан)

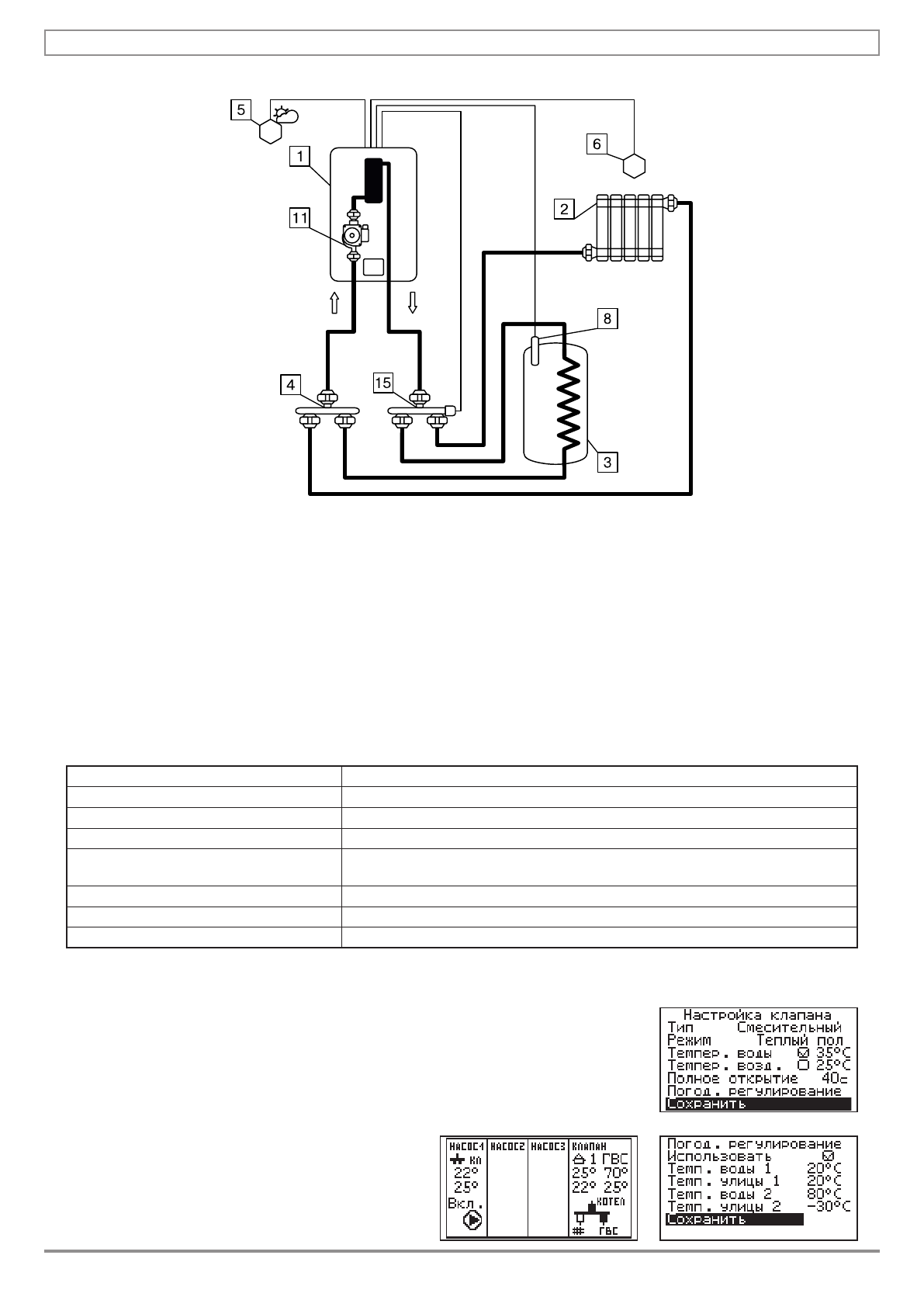

Схема 2. Контур отопления 1 и ГВС управляемые с помощью переключающего
клапана
Таблица 6 - Подключаемые датчики в разъемы блока управления
Комбинации настроек
Схема 2
T°датч.1 (Рис.3 поз.9)
Датчик температуры улицы
T°датч.2 (Рис.3 поз.8)
Датчик температуры помещения 1
T°датч.3 (Рис.3 поз.7)
Датчик темп. ГВС
Канал термостата (Рис.3 поз.3) Может быть использован вместо - Датчик температуры
помещения 1 (T°датч.2)
Канал каскадного (Рис.3 поз.2) -
Насос 1 (Рис.3)
Насос клапана 1 Режим: Отопление или ГВС
Клапан (Рис.3)
Клапан Отопление или ГВС
9.2. Варианты реализации гидравлической схемы №2:
Гидравлическая схема предполагает обязательную установку трехходового клапана
переключающего типа.
9.2.1. Одиночная работа котла MK-S Plus по температуре
теплоносителя и регулировка температуры в баке ГВС.
Необходимо подключить датчик температуры ГВС (Датч. 3 на
БУ котла) из комплекта поставки котла.
Настроить необходимую для поддержания температуру ГВС.
Для установки температуры ГВС необходимо войти в основное
меню, далее подменю «Темп. ГВС», и установить необходимую
температуру. Диапазон регулирования
от 30 до 70°С.
Или
воспользоваться
горячей
клавишей. Зажатая на 2 сек кнопка
«Вниз» переход в меню настройки
температуры помещений.
