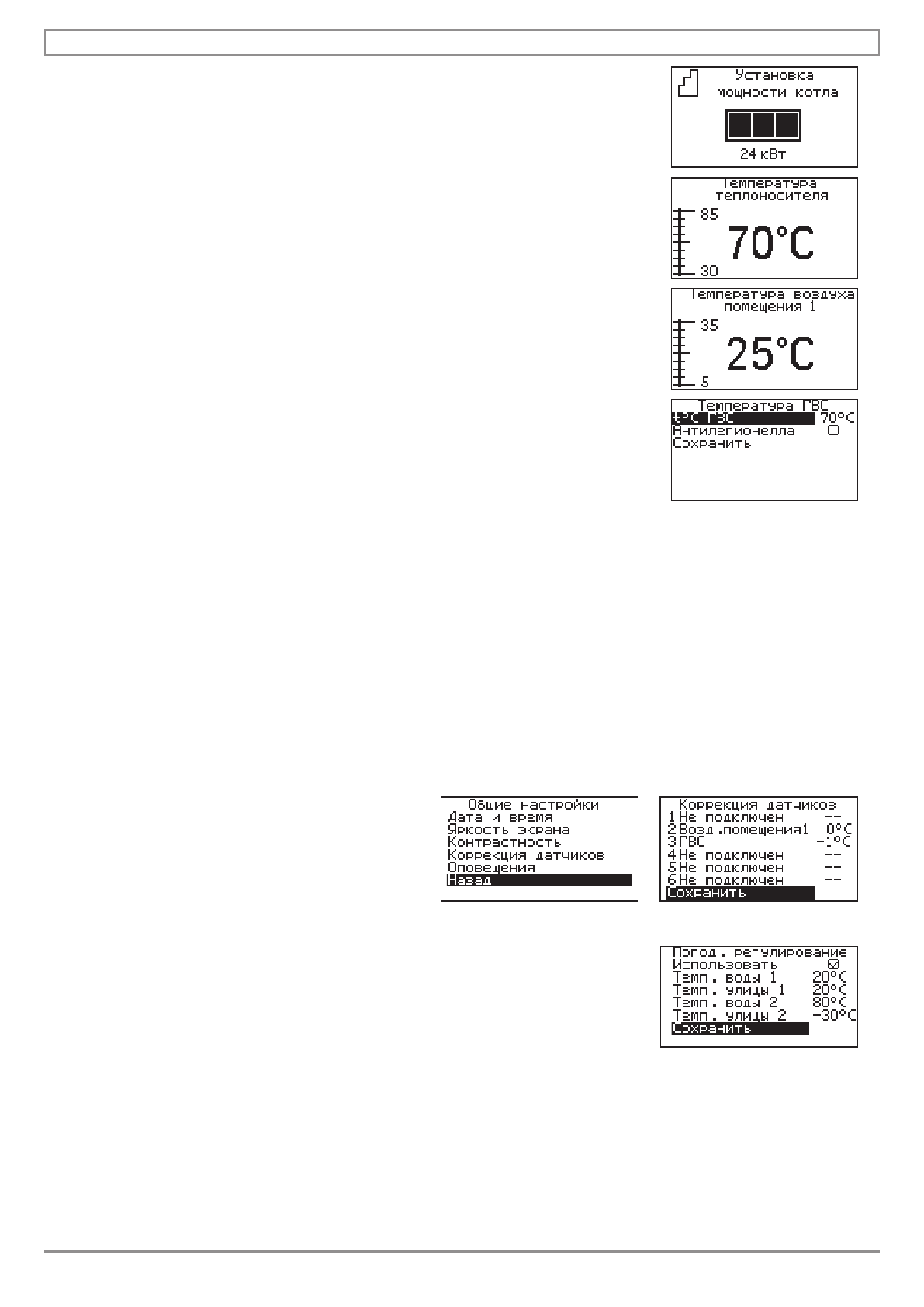

ZOTA «MK-S Plus»
стр. 19
7.3.6. Установка мощности котла.
7.3.6.1. Пункт меню «Мощность котла» позволяет задать
максимальную мощность котла. При этом ограничивается
количество ступеней, используемых котлом одновременно. Для
увеличения или уменьшения количества используемых ступеней
нажать кнопку «ВВЕРХ» или «ВНИЗ», для выбора нажать кнопку
«ВВОД».
7.3.7. Установка температуры теплоносителя.
7.3.7.1. Для установки температуры теплоносителя котла
необходимо войти в основное меню, далее подменю «Темп.
теплоносителя» и установить необходимую температуру. Диапазон
регулирования от 30 до 85°С.
Или воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Ввод» переход в меню настройки
температуры теплоносителя котла.
7.3.8. Установка температуры воздуха в помещении.
7.3.8.1. Для установки температуры воздуха в помещении
необходимо войти в основное меню, далее подменю «Темп. возд.
контуров», выбрать необходимый контур под номером 1 или 2 и
установить необходимую температуру. Диапазон регулирования
от 5 до 35°С.
Контуры появляются при подключении датчиков температуры
помещения в соответствующие разъемы платы.
Воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений.
7.3.9. Установка температуры ГВС.
7.3.9.1. Для установки температуры ГВС необходимо войти в основное меню, далее
подменю «Температура ГВС», и установить необходимую температуру. Диапазон
регулирования от 20 до 70°С.
Контуры появляются при подключении датчика температуры ГВС в соответствующие
разъемы платы T°датч.3 (Рис.3 поз.7).
Воспользоваться горячей клавишей.
Зажатая на 2 сек. кнопка «Вниз» - переход в меню настройки температуры ГВС.
Так же можно активировать функцию «Антилегионелла».
При активации функции «Антилегионелла» в режимах работы контуров «ГВС»,
«Приоритет ГВС» или «Параллельные насосы») с 23-59 часов субботы по 02-00 часов
воскресенья каждую неделю будет меняться уставка ГВС на 72 градуса и нагревать ГВС
для обеззараживания.
7.3.10. Корректировка температуры помещения и улицы.
7.3.10.1.
Для
корректировки
показаний датчиков необходимо войти
в основное меню, далее подменю
«Общие настройки», далее «Коррекция
датчиков».
Коррекция
датчиков
доступна для всех подключенных к котлу
датчиков. Диапазон коррекции от +5 до
-5°С.
7.3.11. Выбор погодозависимого регулирования.
7.3.11.1.
Для
активации
функции
«Погодозависимое
управление»
необходимо
подключить
датчик
уличной
температуры из комплекта поставки в разъем T°датч.1 на блоке
управления котлом, далее войти в основное меню, далее подменю
«Погод. регулирование», установить галочку «Использовать» и
настроить:
- Нижнюю точку «темп. воды 1» при «темп. улицы 1», где «темп. воды 1»;
- Минимальная температура теплоносителя в котле, а «темп. улицы 1» - максимальная
температура воздуха на улице;
- Верхнюю точку «темп. воды 2» при «темп. улицы 2», где «темп. воды 2» - максимальная
температура теплоносителя в котле, а «темп. улицы 2» - минимальная температура
воздуха на улице.
