ZOTA «MK-S Plus»
стр. 15
7. ПОДГОТОВКА К РАБОТЕ И РАБОТА КОТЛА
7.1. Для подготовки первого включения котла после монтажа необходимо включить
выключатель защитный (Рис.2 поз.13) вместе с дистанционным расцепителем в верхнее
положение. Перевести выключатель (Рис.2 поз.15) в положение ВКЛ. После этого на
блок управления подается питающее напряжение, блок индикации переходит в ждущий
режим и загорается индикатор (Рис.4 поз.2).
7.2. Для включения котла удерживать кнопку «ВВОД» на передней панели блока
индикации в течении трех секунд, после этого гаснет индикатор (Рис.4 поз.2) и котел
переходит в рабочий режим.
7.3. Описание органов управления и индикации на передней панели приведено на
рисунке 4.

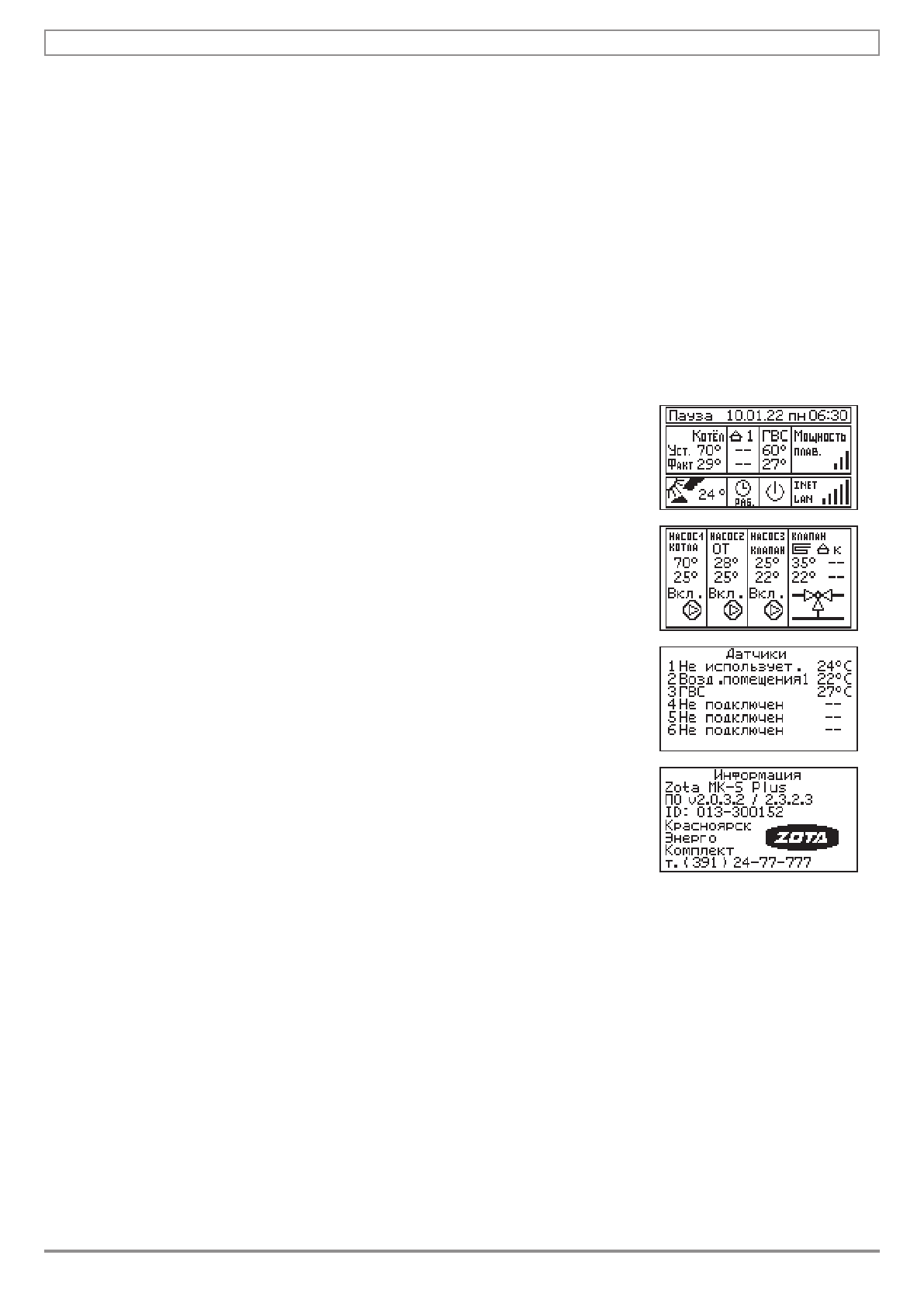

7.3.1. После перехода в рабочий режим появляется основной экран, который отображает
текущие параметры работы котла:
• Текущие время и дату, текущую мощность котла и режим работы, индикатор режима
отключения (при активации внешнего термостата), температуру воздуха на улице,
температуру теплоносителя, индикатор состояния котла, температуру в помещении,
температуру ГВС.
7.3.2. Во время отображения основного экрана нажатием кнопок
«ВНИЗ» и «ВВЕРХ» (Рис.4 поз.10; 9) можно переключиться на
дополнительные экраны: «Насосы», «Датчики», «Информация».
На дополнительном экране «Насосы» отображается информация:
• Состояния насосов;
«НАСОС1», «НАСОС2», «НАСОС3», «КЛАПАН»
• Температура теплоносителя;
• Температура воздуха помещения;
• Температура ГВС.
Насосы и клапан отображаются соответствующей пиктограммой.
Работающий насос отображается надписью «Вкл.», при
остановленном насосе надписью: «Выкл».
Если датчик соответствующего контура не подключен, то вместо
температуры отображается «--».
Работающий клапан отображается мигающим треугольником.
Треугольник слева обозначает, что привод работает на открывание
клапана. Треугольник справа обозначает, что привод работает
на закрывание клапана.
7.3.3. Горячие клавиши.
• Зажатая на 2 сек. кнопка «Вверх» (Рис.4 поз.10) - переход в
меню настройки температуры в помещении.
• Зажатая на 2 сек. кнопка «Вниз» (Рис.4 поз.9) - переход в
меню настройки температуры ГВС.
• Зажатая на 2 сек. кнопка «Ввод»/«Галочка» (Рис.4 поз.8) -
переход в меню настройки температуры теплоносителя котла.
• Зажатая на 2 сек. кнопка «Отмена»/«Крестик» (Рис.4 поз.7) -
переход в меню настройки мощности котла.
С расположением горячих клавиш можно ознакомиться на Рис.7.
Работа горячих клавиш возможна только с основного и дополнительных экранов.
Работа горячих клавиш зависит от использования функций, если Вы не используете
датчик температуры в помещении, горячая клавиша перехода в меню настройки
температуры в помещении работать не будет, тоже относится и к меню ГВС.
7.3.4. Описание пунктов меню управления котла.
Для настройки режимов работы котла или изменения текущих настроек необходимо
перейти в главное меню управления нажав кнопку «ВВОД» (Рис.4 поз.8). После этого
появляется экран главного меню.
Для перехода по пунктам меню необходимо нажать «ВНИЗ» и «ВВЕРХ», для выбора
пункта меню нажать кнопку «ВВОД». (Рис.4 поз.9; 10; 8).
С перечнем пунктов меню «Пользователя» можно ознакомится в таблице 3.
С описанием меню «Пользователя» можно ознакомится в таблице 4.
