стр. 34

ZOTA «MK-S Plus»

9. ГИДРАВЛИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

9.1. Варианты реализации гидравлической схемы №1.

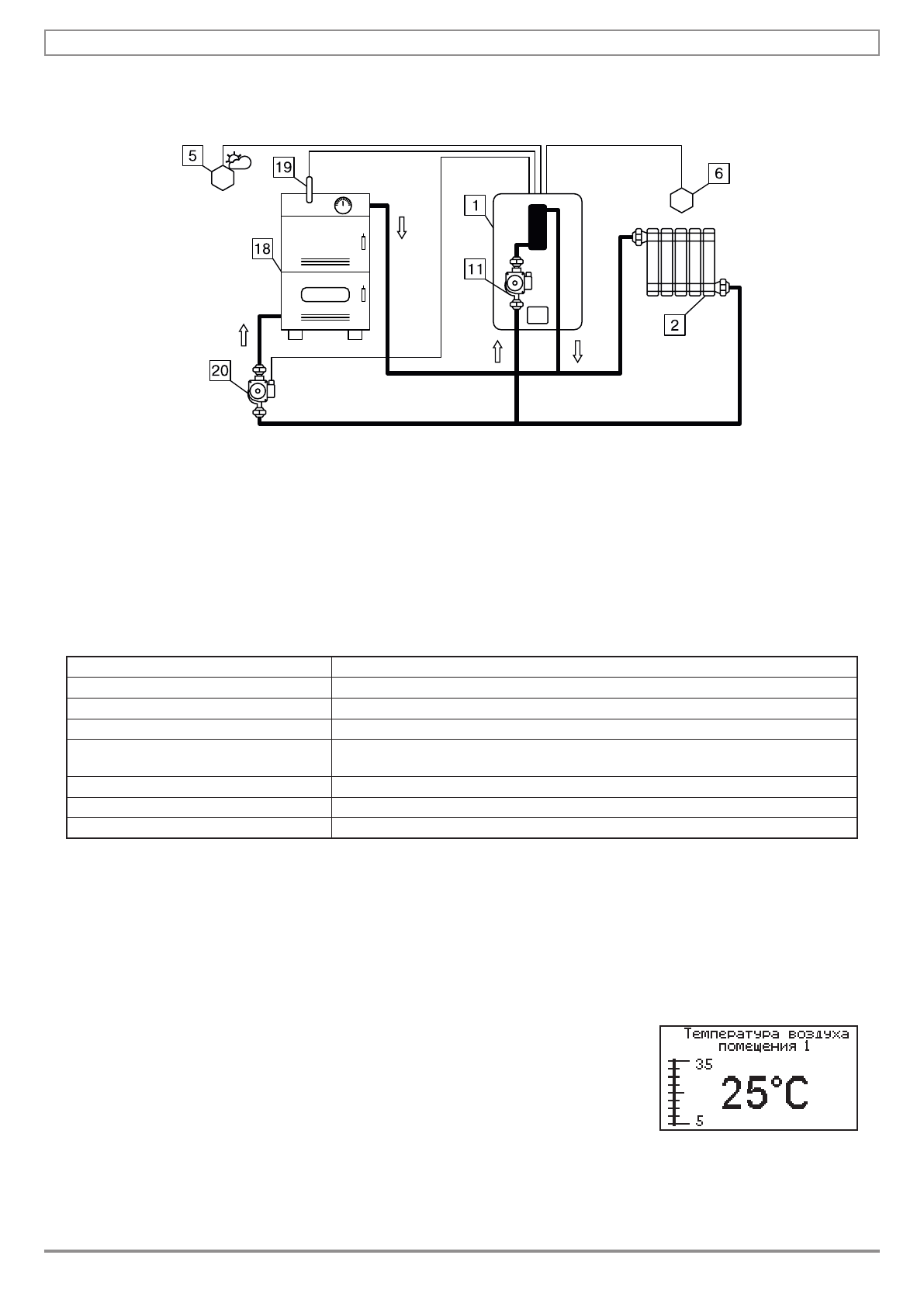

Схема 1. Контур отопления 1 с погодозависимым управлением

Таблица 5 - Подключаемые датчики в разъемы блока управления

Комбинации настроек

Схема 1

T°датч.1 (Рис.3 поз.9)

Датчик температуры улицы

T°датч.2 (Рис.3 поз.8)

Датчик температуры помещения 1

T°датч.4 (Рис.3 поз.6)

Датчик температуры основного котла

Канал термостата (Рис.3 поз.3) Каскадное управление «Ведомый», нормально замкнутый

контакт (можно переделать на нормально разомкнутый)

Канал каскадного (Рис.3 поз.2) Каскад - ведомый

Насос 1 (Рис.3)

Насос контура отопления 1/Насос котла

Насос 3 (Рис.3)

Насос основного котла

9.1.1. Одиночная работа котла MK-S Plus по температуре теплоносителя (комплектация

из коробки).

Насос  1  работает  в  режиме  работы  «Насос  котла»,  работает  постоянно,  если

установленная мощность не равна 0.

Котел поддерживает установленную температуру теплоносителя.

9.1.2. Одиночная работа котла MK-S Plus по температуре в помещении 1.

Необходимо подключить датчик температуры в помещении 1 (Датч. 2 на БУ котла) из

комплекта поставки котла.

Настроить необходимую для поддержания температуру в помещении 1.

Для  установки  температуры  воздуха  в  помещении  необходимо

войти в основное меню, далее подменю «Темп. возд. контуров»,

выбрать  необходимый  контур  под  номером  1  и  установить

необходимую  температуру.  Диапазон  регулирования  от  5  до

35°С.

Контуры  появляются  при  подключении  датчиков  температуры

помещения в соответствующие разъемы платы.

Или воспользоваться горячей клавишей.

Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений.

Насос  1  работает  в  режиме  работы  «Насос  контура  отопления»,  работает  во  время

нагрева  помещения,  отключается  при  достижении  температуры  в  помещении,  после

завершения времени работы функции «Пауза откл. насосов».

1 - Котел

2 - Отопительные приборы

5 - Датчик температуры улицы (T°датч.1)

6 - Датчик температуры помещения 1 (T°датч.2)

11 - Насос котла (Насос 1)

18 - Основной котел

19 - Датчик температуры основного котла (T°датч.4)

20 - Насос основного котла (Насос 3)
