ZOTA «MK-S Plus»

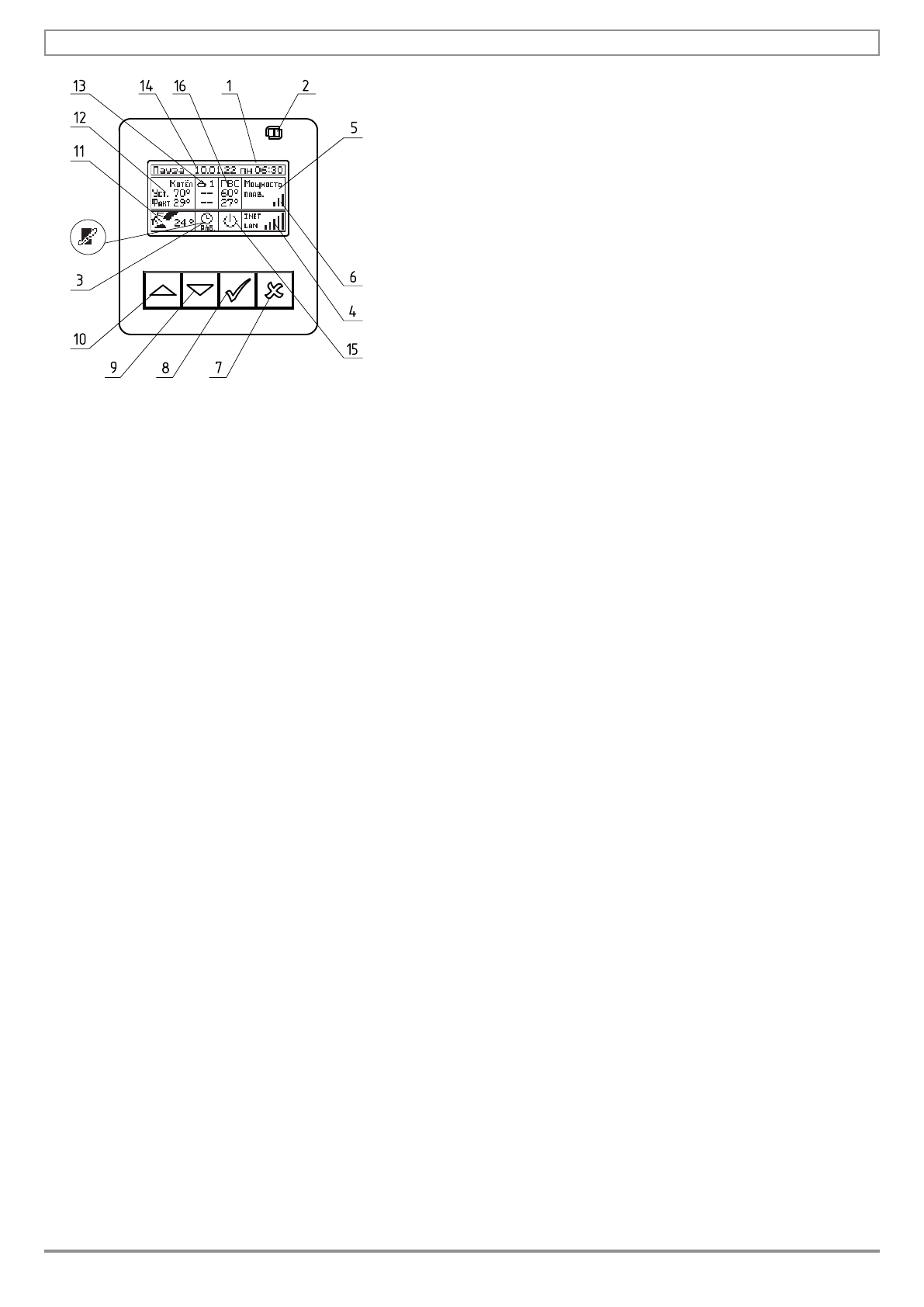

Рис.4 Расположение органов управления и индикации на передней панели

1 - Жидкокристаллический дисплей

2 - Индикатор ждущего режима

3 - Индикатор работы встроенного

термостата или OpenTherm

4 - Индикатор работы модуля GSM/GPRS или LAN

5 - Текущая мощность котла

6 - Количество включенных ступеней

7 - Кнопка выход

8 - Кнопка ввода режимов работы,

включения/отключения котла

9 - Кнопка перемещения по меню вниз

10 - Кнопка перемещения по меню вверх

11 - Температура на улице

12 - Температура теплоносителя

13 - Температура в помещении

14 - Текущие время и дата

15 - Индикатор работы внешнего термостата

16 - Температура ГВС

6. РАЗМЕЩЕНИЕ И МОНТАЖ

6.1.  Установку  котла  целесообразно  производить  по  проекту,  выполненному

специализированной организацией.

Монтаж котла должен производиться в закрытом помещении на стационарной жесткой

поверхности с достаточным запасом прочности.

Для  монтажа  котла  должна  использоваться  стена  из  огнеупорных  материалов  либо

изоляционная прокладка между стеной и котлом.

Запрещается  устанавливать  котел  в  помещении,  в  котором  имеются  взрывоопасные

материалы.  Не  допускается  установка  котла  рядом  с  нагревательными  приборами

(каминами, печами, плитами, духовками) или над ними.

При  монтаже  котла  необходимо  выдерживать  минимальные  расстояния  до  стен,

пола  и  потолка,  указанные  на  Рис.5.  Расстояние  необходимо  соблюдать  для  удобства

эксплуатации и сервисного обслуживания.

Внимание!

  Запрещается  помещать  котел  в  ниши,  загораживающие  крепежные

элементы кожуха котла и препятствующие естественной вентиляции изделия.

6.2. Монтаж котла рекомендуется производить в следующей последовательности:

• Закрепить планку монтажную на вертикальной поверхности в необходимом месте с

помощью  шурупов,  входящих  в  комплект,  и  установить  на  неё  котел,  как  показано  на

Рис.2;

• Подсоединить котел к системе отопления. Габаритные и присоединительные размеры

котлов указаны на Рис.6.

6.3. Заполните систему теплоносителем.

6.3.1. При заполнении системы отопления и ее запуске необходимо исключить попадание

теплоносителя внутрь кожуха на электрические провода, разъемы и электронные блоки

котла.

6.3.2. Если в системе отопления в качестве теплоносителя используется вода, то объем

жидкости в системе отопления не должен превышать 120 литров для расширительного

бака  12.  Если  в  качестве  теплоносителя  используется  этиленгликоль,  разведенный

с  водой  в  соотношении  не  более  1:1,  то  объем  жидкости  в  системе  отопления  не

должен превышать 100 для расширительного бака 12. Если объем жидкости в системе

отопления превышает указанные значения, то необходимо установить дополнительный

расширительный бак на обратном трубопроводе системы отопления.

6.3.3. Теплоноситель должен соответствовать требованиям п.п.1.10.

6.3.4. Проверьте надежность и герметичность всех соединений водяного контура.

6.3.5. Заполните систему и циркуляционный насос теплоносителем. Частичное удаление

воздуха  из  циркуляционного  насоса  происходит  автоматически  после  его  включения.

Однако  воздух  необходимо  удалить  из  циркуляционного  насоса  полностью,  выполнив

следующие операции:
