стр. 6

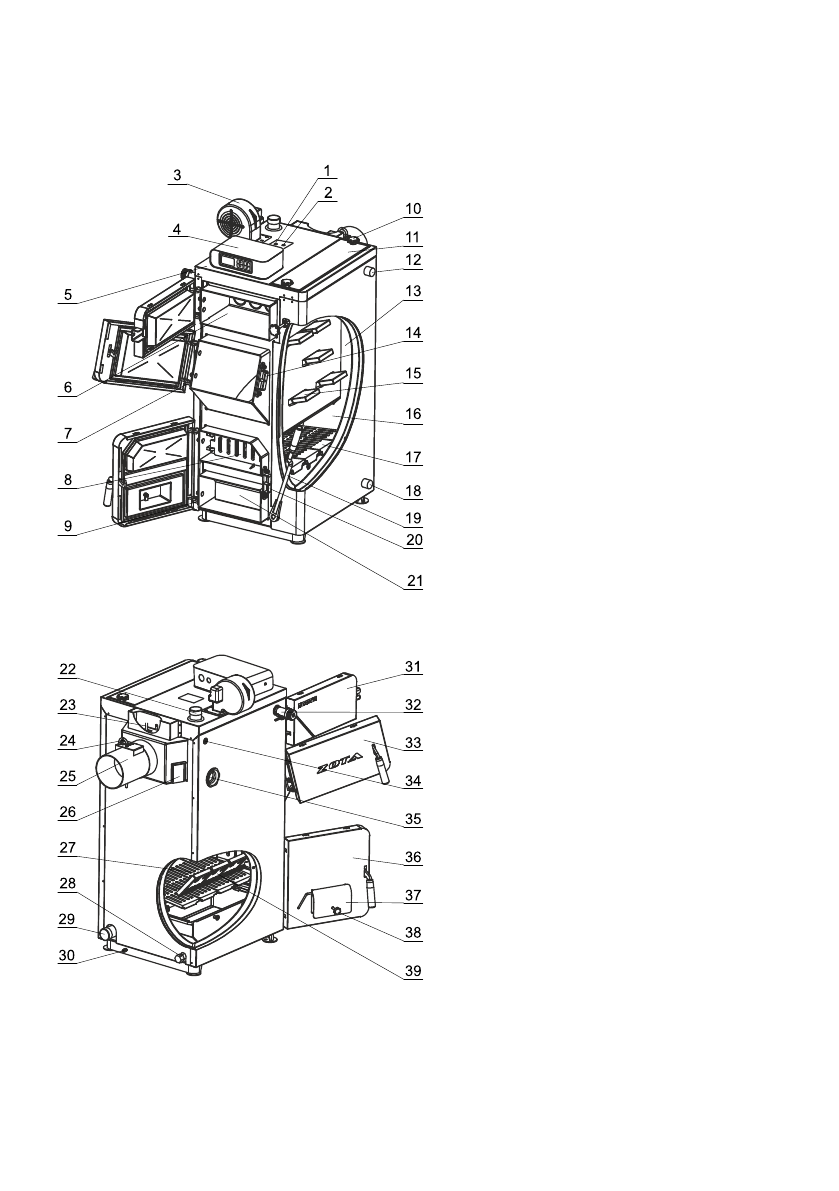

Ðис.1 Конструкция отопительного котла
1 - Датчик температуры
теплоносителя
2 - Àварийный термоограничитель
3 -Вентилятор наддува
4 –Пульт управления
5 -Кожух верхний
6 -Горизонтальный теплообменник
7 -Ðегулировочная скоба дверцы
загрузочной
8 -Ðешетка шуровочная
9 -Ðегулировочная скоба дверцы
зольника
10 -Ðучка заглушки вертикального
теплообменника
11 -Заглушка вертикального
теплообменника
12 -Патрубок рециркуляции(подача)
13 -Вертикальный теплообменник
14 -Ðегулировочный замок дверцы
загрузочной
15 -Вставки из шамота
16 -Корпус котла
17 -Шуровочные колосники
18 -Патрубок рециркуляции (обратка)
19 -Ðычаг шуровочного механизма
20 -Ðегулировочный замок дверцы
зольника
21 -Зольный ящик
22 -Патрубок выхода теплоноси-
теля (подача)
23 -Датчик температуры дымовых
газов
24 -Заслонка дымохода
25 -Дымоход
26 -Люк прочистной
27 -Топочное пространство
28 -Ñливной патрубок с заглушкой
29 -Патрубок входа теплоносителя
(обратка)
30 -Болт заземления
31 -Дверца прочистная
горизонтального теплообменника
32 -Тягорегулятор
33 -Дверца загрузочная
34 -Место установки датчика
температуры Блока ТЭН
35 -Заглушка отверстия под Блок
ТЭН
36 -Дверца зольника
37 -Заслонка подачи воздуха
38 -Ðучка заслонки подачи воздуха
39 -Наклонные колосники
