стр. 13
6.9 Во - избежание конденсации продуктов сгорания в котле и повышения
долговечности котла и дымохода отопительный котел должен быть оборудован
рециркуляционной системой или смесительным устройством, поддерживаю
-
щим температуру теплоносителя на входе в котел выше 65
о
Ñ, (см. рис.7;8).
6.10. Для увеличения точности регулирования температуры теплоносителя в
котле и предотвращения его закипания необходимо
правильно настроить клапан на вентиляторе наддува.
При работе котла на мощности близкой к номи
-
нальной (температура уходящих газов больше 200
градусов) произведите остановку котла.

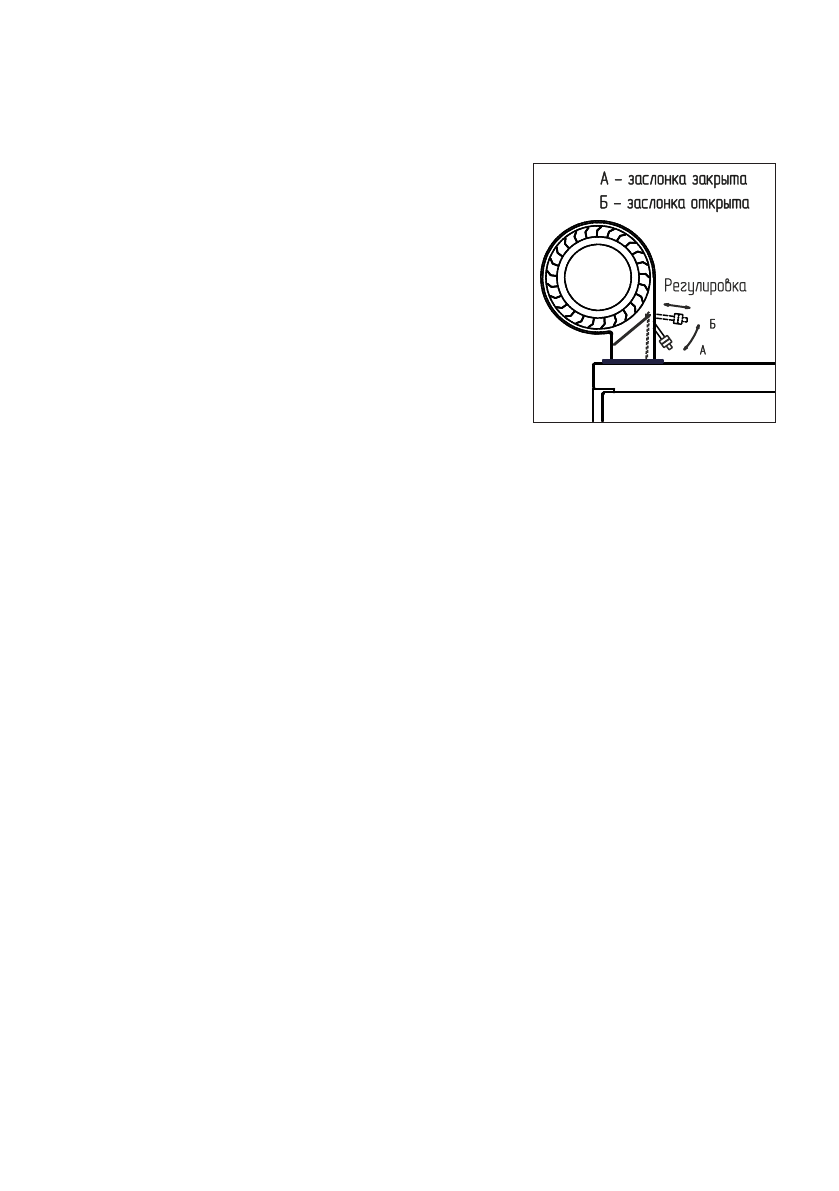

Перемещением рычага влево-вправо, а так же
перемещением гаек по резьбе вперед/назад осу
-
ществите настройку положения противовеса таким
образом, чтобы в выключенном состоянии вентиля
-
тора клапан перекрывал канал поступления воздуха
(положение À), а при включении вентилятора на
разогретом котле приоткрывался (положение Б).
Пример правильной настройки клапана и про
-
тивовеса клапана показан на рисунке.
6.11. Электромонтаж и подключение котла к электрической сети произво
-
дить согласно схемы подключения, указанной в приложении 1.
6.11.1. Ñнимите крышку пульта управления.
6.11.2. Подключите провод от вентилятора к разъему (5) и к шине зазем
-
ления пульта. Номера разьемов указаны на плате управления. Для котла
Zota Magna-45 провод от вентилятора проложите по задней стенке кожуха в
кабель-канале и пропустите его через сальник (4) Ðис.3.
6.11.3. Подключите насосы контура отопления (поз.16) и контура рецирку
-
ляции (поз. 14) к соответствующим разьемам на плате управления.
При необходимости можно подключить насос контура горячего водоснаб
-
жения (ГВÑ), вытяжной вентилятор и привод термосмесительного клапана.
Датчики температуры указанных контуров подключаются согласно схемы
подключения, указанной в приложении 1. Дополнительные датчики темпера
-
туры не входят в комплект поставки и приобретаются отдельно.
Мощность каждого двигателя насоса и вытяжного вентилятора не должна
превышать 200 Вт при напряжении
~
220В. Мощность двигателя привода кла
-
пана не должна превышать 20 Вт при напряжении
~
220В.
6.11.4. Для подключения дополнительного модуля-GSM необходимо устано
-
вить плату модуля на стойки внутри корпуса пульта управления. Подключить
кабель модуля-GSM к разьему (19) на плате управления. Далее необходимо
установить SIM-карту в модуль, предварительно сняв запрос PIN-кода и при
-
соединить антенну к разьему модуля-GSM. Провод от антенны пропустите
в кабельный ввод (6) Ðис.3 на задней стенке корпуса пульта управления и
установите антенну на корпус котла. Провод от антенны не должен касаться
поверхностей, нагревающихся в процессе эксплуатации.
6.11.5. Присоедините провод заземления котла к болту (поз.30) Ðис.1 на
корпусе котла и произведите заземление котла медным проводником сечением
не менее 4мм
2
. Подключение котла к электросети производится прилагаемым
сетевым шнуром в розетку (
~
220В).
Внимание!
Проверьте соответствие подключения проводов (L), (N) сетевого
шнура согласно схеме подключений приложения 1.
Включение котла производится выключателем (поз.2) Ðис.3, расположенным
на задней стенке пульта управления. При правильном подключении сети
электропитания к пульту управления индикаторная лампа выключателя питания
(поз.2) должна гореть в положении ”ВКЛ” .
